Forum: Platinen Wofür sind die USB Pins?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Simon K. (simon1516)


Angehängte Dateien:

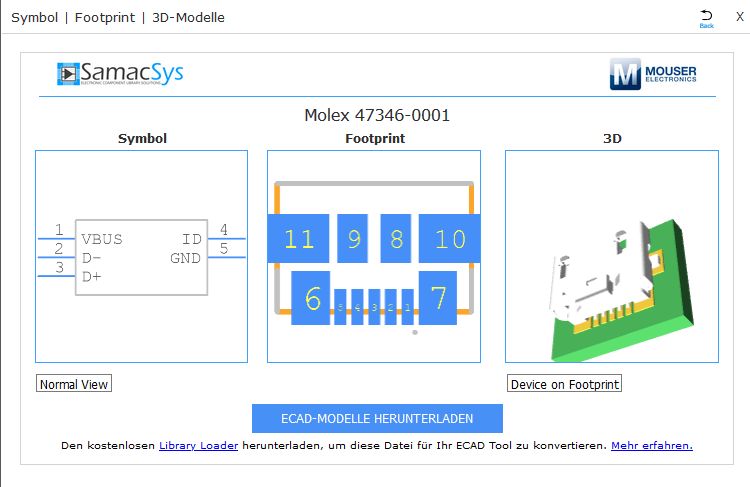

  • preview image for 2.PNG
    37,4 KB, 242 Downloads

Bewertung
0 lesenswert
nicht lesenswert
Hi,

kann mir jemand sagen, wofür die Pads 7-11 sind (s. Anhang Footprint)?
Sind die lediglich zur Befestigung da? Finde leider keine Info dazu im
Datenblatt...

Danke und Gruß

Simon

von Frank K. (fchk)


Bewertung
1 lesenswert
nicht lesenswert
Ja, die sind alle mit dem Buchsengehäuse verbunden.

fchk

von -gb- (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Befestigung und Schirmung. Im Symbol sollte da eigentlich ein Anschluss
für den Schirm sein. Warum der bei dem Symbol hier fehlt ist unklar,
finde ich nicht gut.
