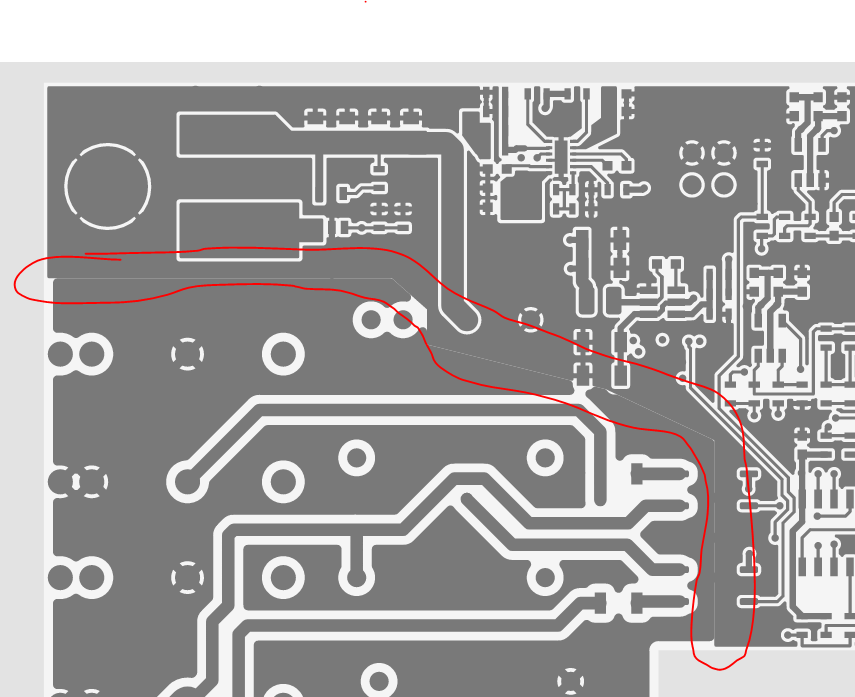

Hallo, Auf einer Platine habe ich einen Abschnitt bei dem die Massefläche etwas gröber ist und einen weiteren Abschnitt da ist sie sehr fein. Nun ist es aber so, wenn ich zwei Masseflächen mit gleichem Netznamen aber unterschiedlichen Parametern überlappe, dann ist igendwie doch ein Kupferfreier übergang zu erkennen. Wie macht ihr sowas in kicad?
Probiere mal bei einer der beiden Flächen den "Zone priority level" zu erhöhen (unter Properties der Fläche). Was passiert dann?
Da wird 1x die clearance zwischengemacht, denke das ist richtig. Drehe den ansatz um: Nimm eine Massefläche und definiere für die netze eine netzklasse mit höherer clearance.
