BGA: Was bedeuten diese Maße?

[Billiglohnland (Gast)]

Seite 457:

https://www.xilinx.com/support/documentation/user_guides/ug331.pdf

Ball-Diameter. Da gibt es einmal "ddd" und "eee" mit 0.25mm bzw. 0.10mm.

Welcher Wert bedeutet da was? Heist das, die Bälle können zwischen
0.25mm und 0.10mm groß sein?

[Fpgakuechle K. (Gast)]

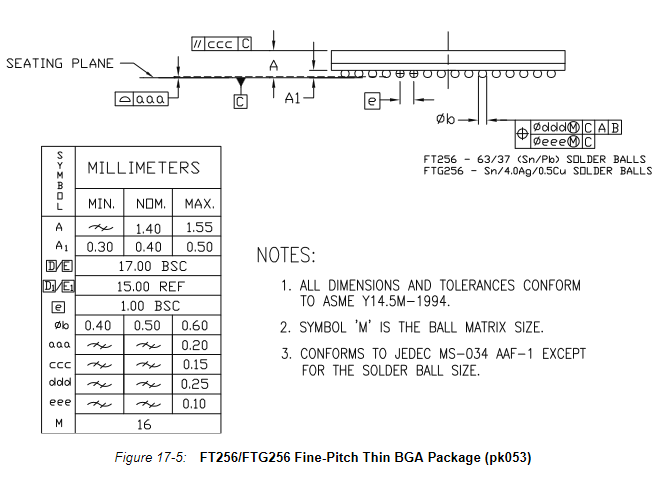

Würd mich auch interessieren wie man diese modorne Hieroglyphenkartusche
zu lesen hat. Hab sie mal in den Anhang gepackt, da man nicht gleich das
ganze pdf nehmen muß.

[Gustl B. (gustl_b)]

Bei der 7er Serie ist das besser beschrieben. Aber ja, interessiert mich
hier auch, das sieht seltsam aus.

[Thorsten S. (thosch)]

Nein, der Ball-Durchmesser ist mit Durchmesserzeichen b bezeichnet und
beträgt somit nominal 0,50mm, minimal 0,40mm und maximal 0,60mm.

[Billiglohnland (Gast)]

Achsoo. Vielen Dank!

Das kleine "b" neben dem Durchmesser-Symbol hab ich übersehen

[HeikoG (Gast)]

Die Angaben aaa, bbb usw. sind Toleranzangaben. Das Fadenkreuz vor ddd
und eee sagt das das eine Positionstoleranz ist. Die anderen Toleranzen
sind für die Parallelität und Höhenabweichung des Packages.

Etwas mehr dazu steht unter

https://en.wikipedia.org/wiki/Geometric_dimensioning_and_tolerancing

Heiko

[Fpgakuechle K. (Gast)]

Ah, da hab ich was gefunden:

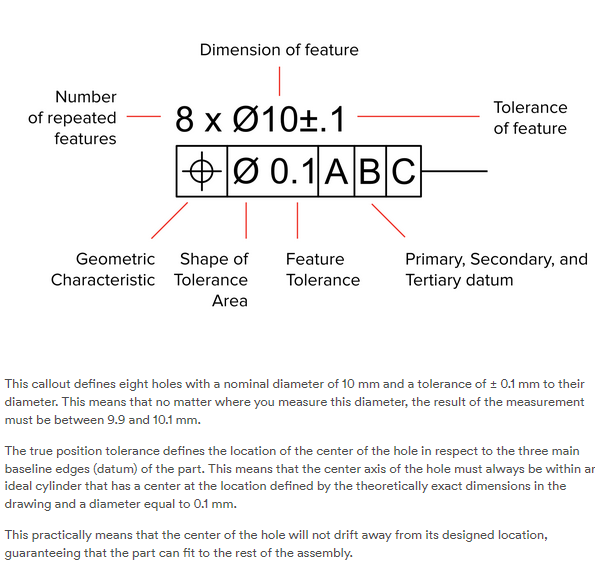

https://www.3dhubs.com/knowledge-base/how-prepare-technical-drawing-cnc-machining/
