Loewe Opta R150 22008 Service Manual

Wonderboy Gast 17.05.2021 02:13 #6694112

Lesenswert?

•

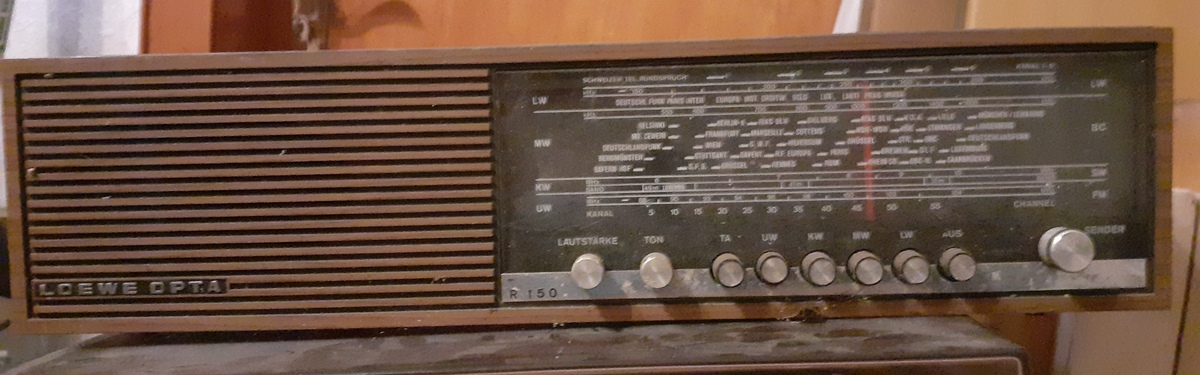

Hat vielleicht jemand den Schaltplan für dieses Radio Loewe Opta R150
22008. Bei Radiomusseum.de konnte ich den Schaltplan nicht
herunterladen, auch bei Elektrotanya wurde ich nicht fündig. Das
besondere an diesem Radio ist die Verwendung der IC's TAA293 und TAA350
für die getrennten ZF Verstärker. Andere Geräte aus der Zeit verwendeten
damals noch einzelne Transistoren und es gab nur einen ZF Verstärker für
AM und FM gemeinsam.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Sven D. (sven_la) 17.05.2021 08:15 #6694183

Lesenswert?

•

▲
▼

Du kannst bei radiomuseum.org nach den IC Bezeichnungen suchen und
bekommst eine Liste der Modelle die diese enthalten. Darunter einige
Loewe Opta Modelle. Eventuell findet sich von einem dieser Modelle der
Schaltplan im Netz.
