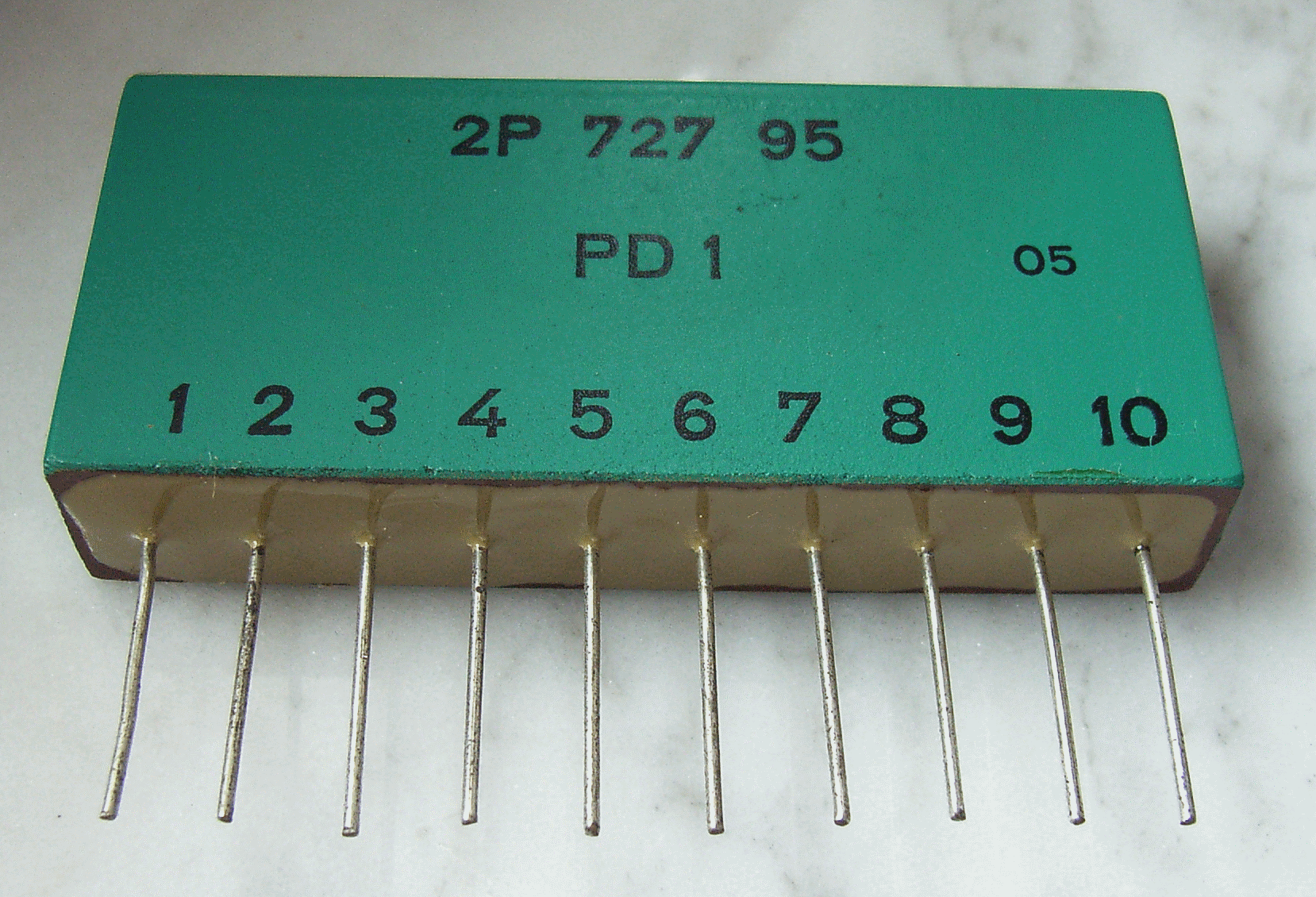

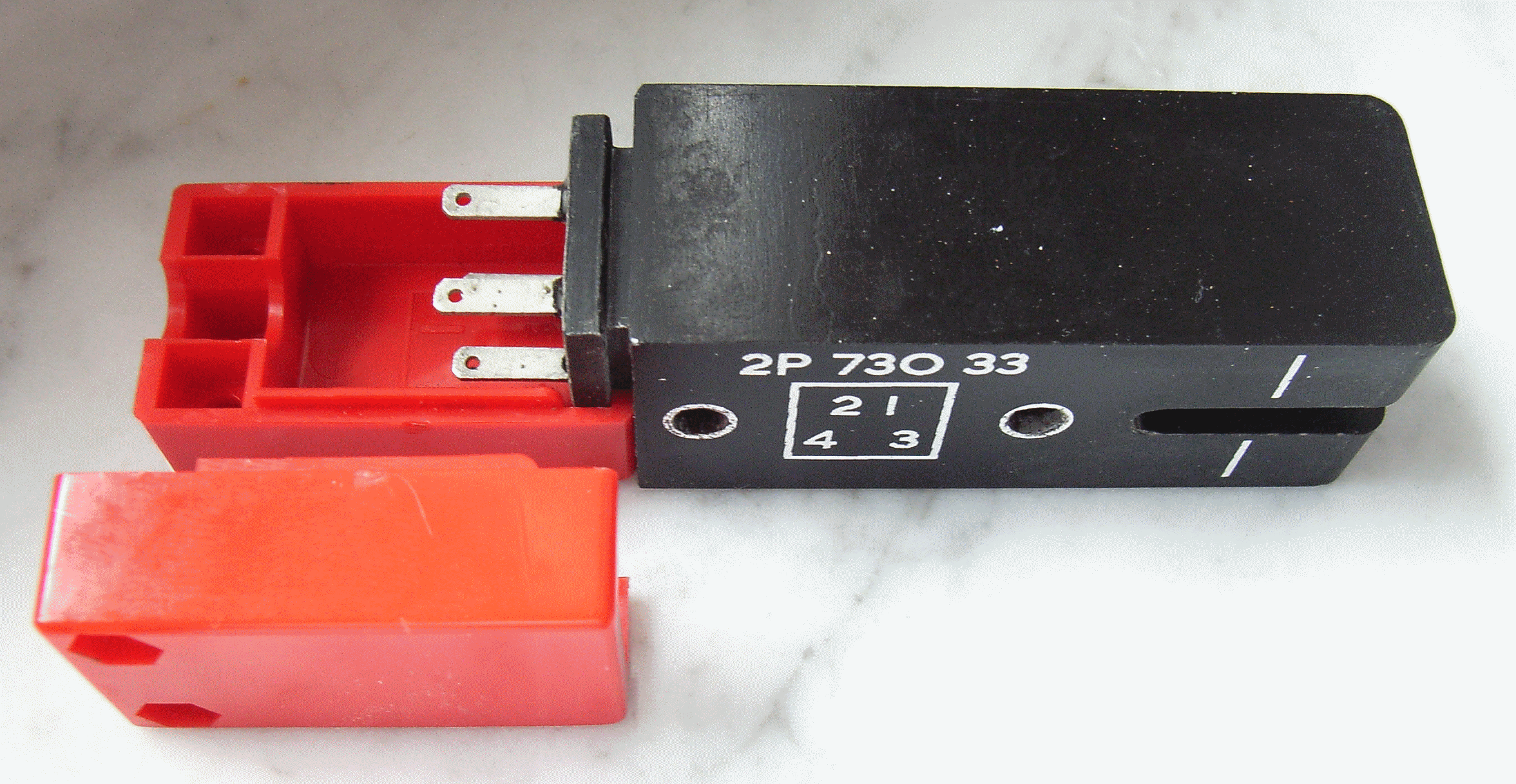

Habe in meinem Elektronik-Fundus einige Valvo-Bausteine (genannt Combi-Elemente) aus den 60er-Jahren gefunden, siehe eines davon auf dem Foto. Philips nannte dieselben Module "Digital Circuit Blocks". Für diese Familie der Baureihe B8... (ursprünglich auch mit B1... und 2P7... bezeichnet) mit 10 Anschlüssen in einer Reihe suche ich ausführliche technische Unterlagen. Es gibt weitere, neuere Baureihen, die mich aber nicht interessieren. Im Valvo-Taschenbuch 1966 habe ich immerhin eine Übersicht gefunden. Leider fehlen dort die Pin-Belegungen und die elektrischen Eigenschaften der einzelnen Bausteine. Details zu den meisten der mir vorliegenden Bausteine habe ich bereits im WWW gefunden, lediglich für den abgebildeten grünen PD1 (B89500 bzw. 2P72795, einem Taktimpulstreiber zur Ansteuerung von Flipflops) fehlen mir noch die gewünschten Angaben, ebenso für den induktiven Näherungsschalter VSO (B891002 bzw. 2P73033). Vielleicht hat jemand noch Unterlagen zu diesen Vorläufern digitaler ICs. Schon mal vielen Dank für’s Nachschauen.
Angehängte Dateien:
-
(770 KB)
-
(910 KB)
