Wie kann ich Leiterbahnaussparung im Footprint zeichnen (route obstruct)? In dieser Zone dürfen weder Leiterbahnen und Vias (nur auf Oberseite) geroutet werden. Ich arbeite mit Altium Designer V20.1.10 [Edit: Subject um Softwarenamen ergänzt - Mod.]
:
Bearbeitet durch Moderator
Du kannst unter Place Keepout z.B. ein Fill platzieren. In den Einstellungen dazu kannst Du verschiedene Sachen einstellen. Z.B. ob nur auf einer Lage oder auf allen Lagen. Oder ob nur für VIAs und/oder auch Tracks. In deinem Fall also ein Keepout-Fill auf die Unterseite. Problem ist, wenn das Footprint in der Lib nur 2 Lagen hat (Top-Bottom) und deine Platine aber Mehrlagig ist. Dann kannst Du in der Lib kein Keepout-Element auf den Innenlagen platzieren.
Indem du ein Keepout (Place->Keepout) pazierst?
Ich habe "place keepout traces" gefunden, jedoch kann nicht anklicken. Woran kann es liegen?
Du bist auf keiner Signallage. Wechsle auf Top oder Bottom. (Shortcut Place Keepout = 'p' + 'k') PS: Denk dran, das später noch der Abstand der Clearance Rule eingehalten wird. Also das Keepout-Fill nicht direkt an die Pads legen.
:
Bearbeitet durch User

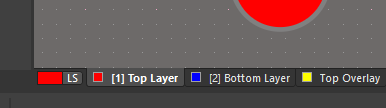

Gefunden, danke! Wer immer noch sucht, siehe Bild. ihr müsst Signallagen anklicken z.B. Top Layer
