[V] Zwei ESP-01s IO-Platinen (unbestückt)

Pascal T. OP #6924308
Lesenswert?
• ▲
▼
Moin!

Ich biete zum Selbstkostenpreis von je 11€ zwei unbestückte Platinen mit
folgender Funktion:

- Steckplatz für ESP-01s
- 8x  230V Input (galvanisch getrennt)
- 8x  3.3V Input ODER Output auf Stiftleiste 10x1 (2.54mm)
- 16x 3.3V Input ODER Output auf Stiftleiste 10x2 (2.54mm),
Pin-Kompatibel zu 16-fach Relais-Board (inkl. Spannungsversorgung,
Modell "16 Relay Module Low Level Trigger" von Amazon  Ebay
Aliexpress / Banggodd usw.)

Die I/O sind über MCP23017 realisiert. Alle I/O sind einzeln als Input
oder Output konfigurierbar (außer den 8 Inputs des 230V Input). Der 230V
Input ist über PC844 Optokoppler realisiert.

Die 230V Inputs sind theoretisch bis 400V nutzbar. Alle 230V Inputs sind
mit Feinsicherungen versehen.

Die Platine passt in die Camdenboss CIME/E/BEF3500 Platinenhalter für
die DIN-Hutschiene. Die Verschaltung des ESP-01s ist OTA-fähig.

Versand per Brief 2€.

Ich habe wie üblich bei Prototypen 5 Stück erhalten und benötige davon
nur 3 (welche bereits im Einsatz sind).

Gruß

Pascal
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Pascal T. OP #6924398
Lesenswert?
• ▲
▼
Hallo!

Zwischen den 230V Bereichen sind mindestens 2,5 mm Abstand auf der
Platine (Zwischen Lx und N). Das dürfte nach meiner Kenntnis auch ohne
zusätzlichen Lack für 230V AC in Ordnung sein. Nach der
Spannungsreduzierung durch die Widerstände hin zum Optokoppler wird es
natürlich weniger.

Die 230V-Seite der Platine hat natürlich keine Massefläche.

Für einen 400V Einsatz würde ich dennoch zusätzlich Lack empfehlen.

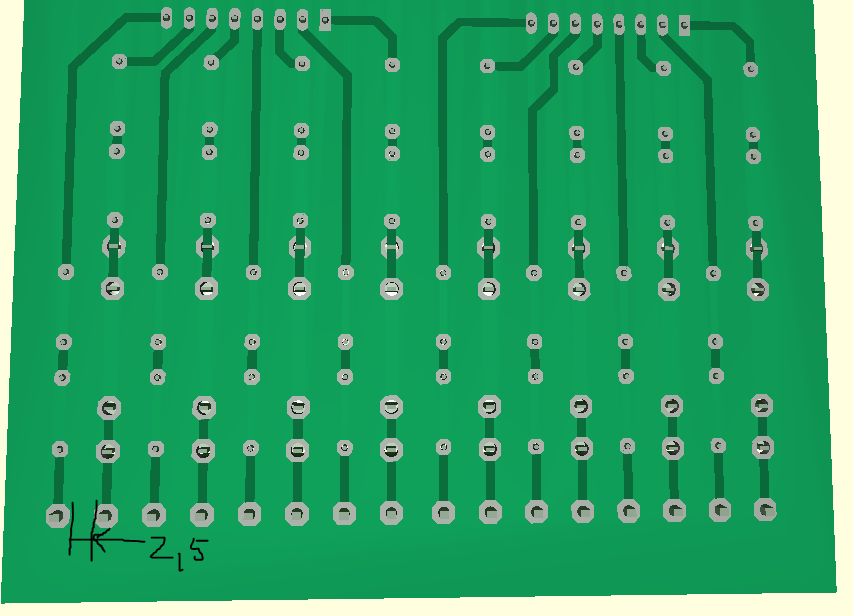

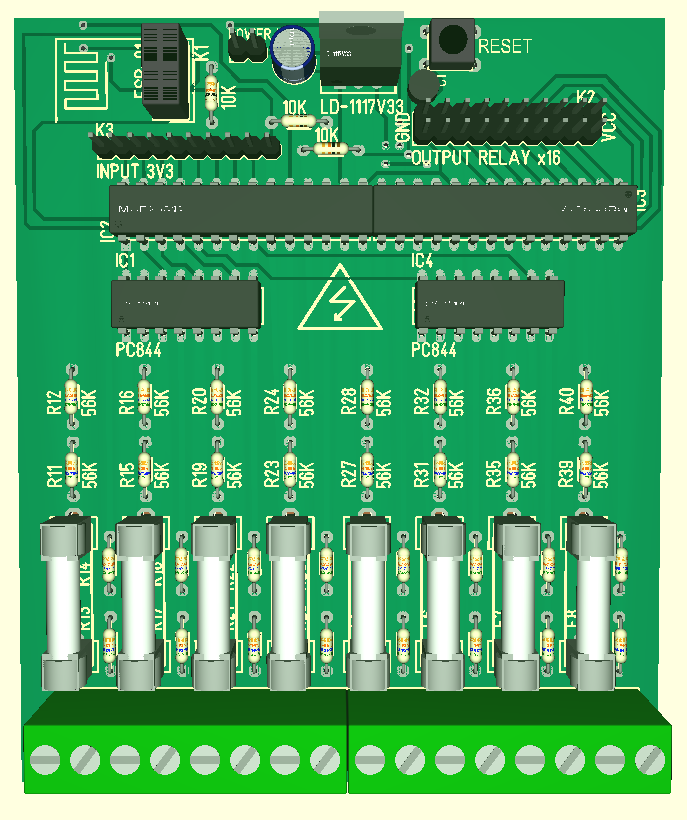

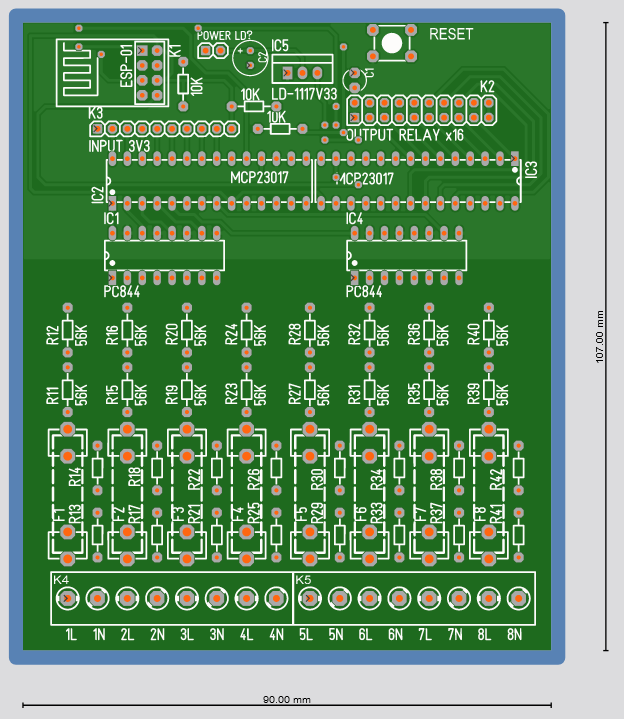

//Anmerkung: Im Bild "platine_01" sieht es so aus, als wäre eine
Massefläche im 230V Bereich. Dem ist aber nicht so, siehe "platine_02"
Angehängte Dateien:
