Forum: Platinen Altium PCB mittels .dxf (EDMD) in Circuit works importieren


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von etechniker (Gast)


Angehängte Dateien:

Lesenswert?

Hallo zusammen

Ich habe einige Probleme meine MCAD Software (Solidworks) mit meiner
ECAD software (Altium Designer) zu synchronisieren. Momentan basiert die
Synchronisation noch aus dem Austauschen von STEP Files was dazu führt,
dass ich bei jeder kleinen Änderung am PCB (z.B. Loch oder Konnektor
etwas verschieben) ein neues STEP File generieren und importieren muss
was idR zu Problemen in der Solidworks Assembly führt (e.g.
Verbindungsinformation zwischen Komponenten einer Assembly geht
verloren).

Ich habe jetzt versucht, das "Mechanical CAD Collaboration" Panel zu
benutzen welches auf .idx files basiert. Ich generiere also die
"Baseline" files (je ein .idx file und ein .xml file) und importiere es

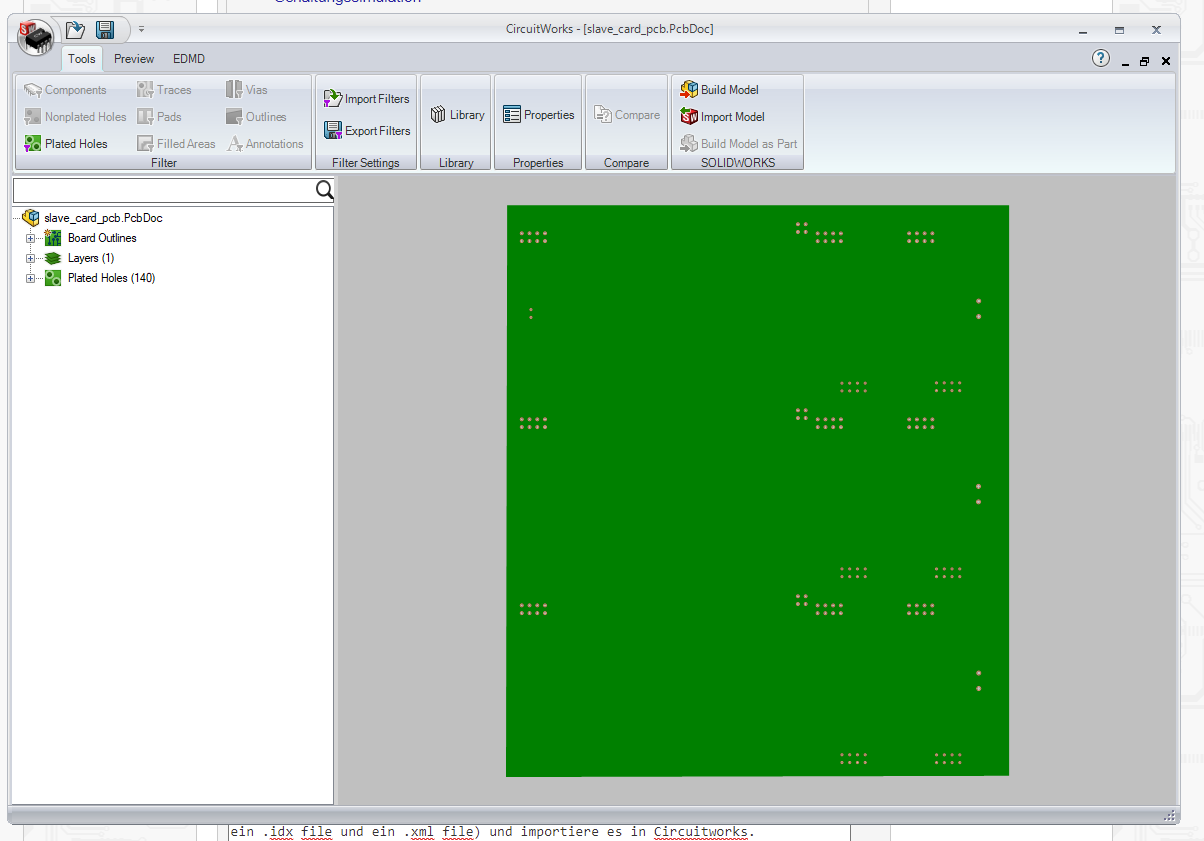

in Circuitworks. Circuitworks importiert aber leider keine Komponenten,
d.h. ich sehe ein leeres Board (s. Bild im Anhang "empty_board.png").

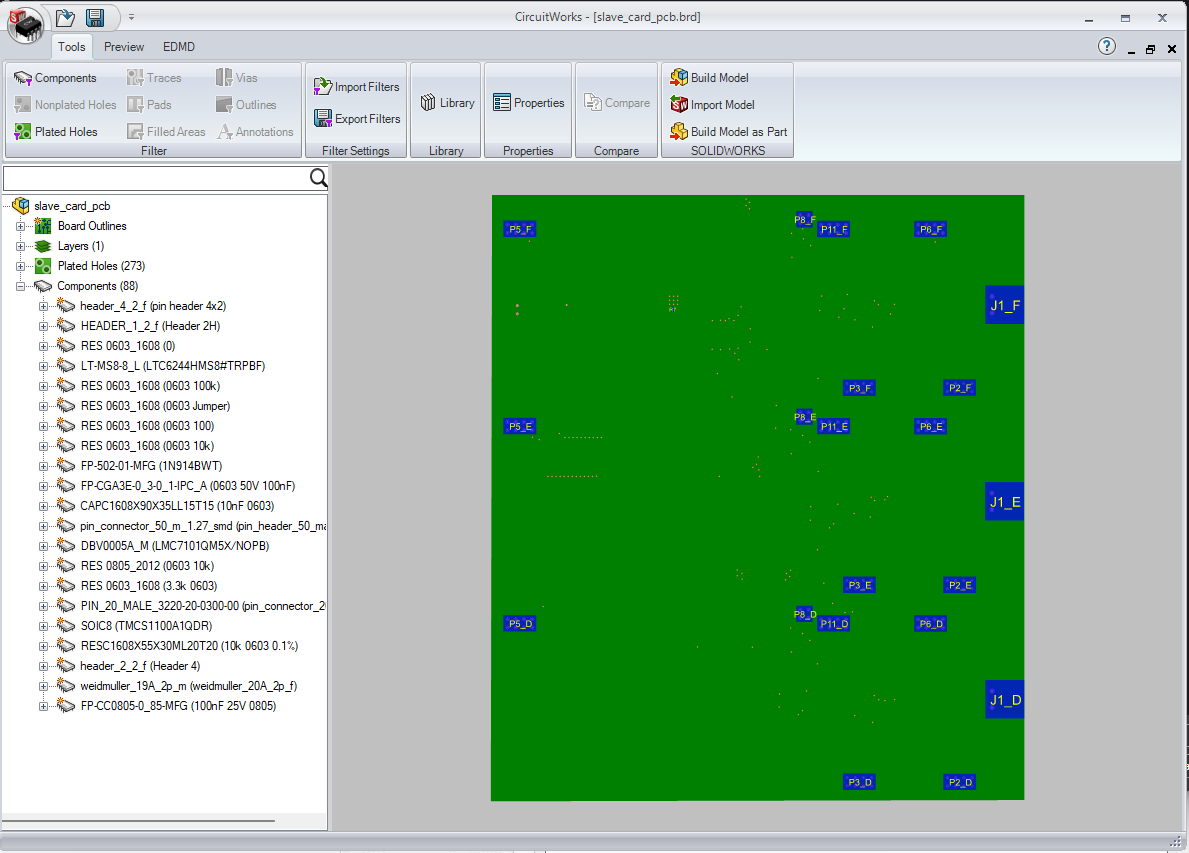

Wenn ich hingegen mittels "File->Export->IDF File" mein PCB exportiere
funktioniert der import in Circuitworks ohne Probleme (s.
"correct_import.png"), es scheint also ein Altium Problem zu sein.

Weiss vielleicht jemand, wo das Problem liegen könnte oder gibt es evtl.
einen besseren Arbeitsablauf  eine bessere Möglichkeit zur Altium
Solidworks Synchronisation?

von Frank K. (fchk)


Lesenswert?

Altium hat dafür Concord:

https://www.altium.com/de/concord

fchk

von Wühlhase (Gast)


Lesenswert?

Ich habe Altium noch nie mit einem Mechanik-CAD gekoppelt, aber soweit
ich weiß ist CircuitWorks ein Elektronik-CAD-Werkzeug um selber Platinen
herzustellen. Wurde von Altium mal für Dassault entwickelt, hat aber nur
einen sehr bescheidenen Funktionsumfang.

Für die Verbindung zur Mechanikwelt war gibt es mehrere Möglichkeiten,
seitens Altium das Solidworks Connector-Plugin, wie das Gegenstück in
Solidworks dazu heißt, weiß ich aber nicht, außerdem gilt das als
veraltet. Ich meine mal gehört zu haben, daß es außerdemi von Dassault
nicht mehr unterstützt wird.

Andererseits hat sich in Sachen Mechanikverbinung bei Altium in den
letzten zwei Jahren auch etwas getan, schau dir mal das Plugin MCAD
CoDesigner an und dessen Dokumentation an.

PS:
Ich habe gerade mal nachgesehen: Das SolidWorks Connector-Plugin gibt es
mittlerweile in mehreren Varianten. Schau dir das und die Benutzung
dessen mal an.
