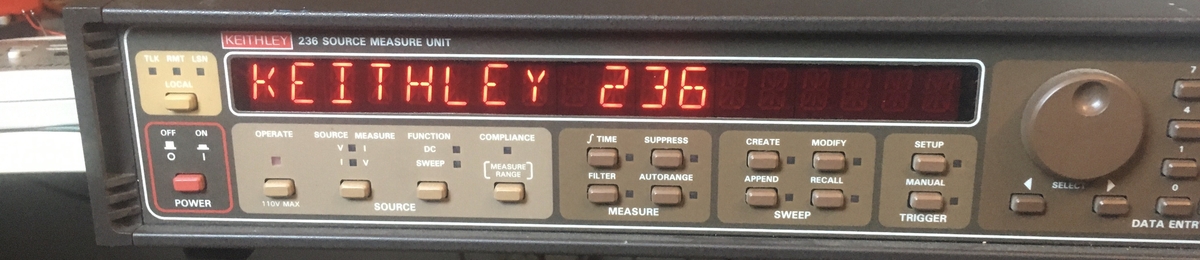

Keithley 236 SMU

Die 236 lässt sich auch auf die HV-Version 237 "upgraden":
https://www.youtube.com/watch?v=DLp8jdxnypc

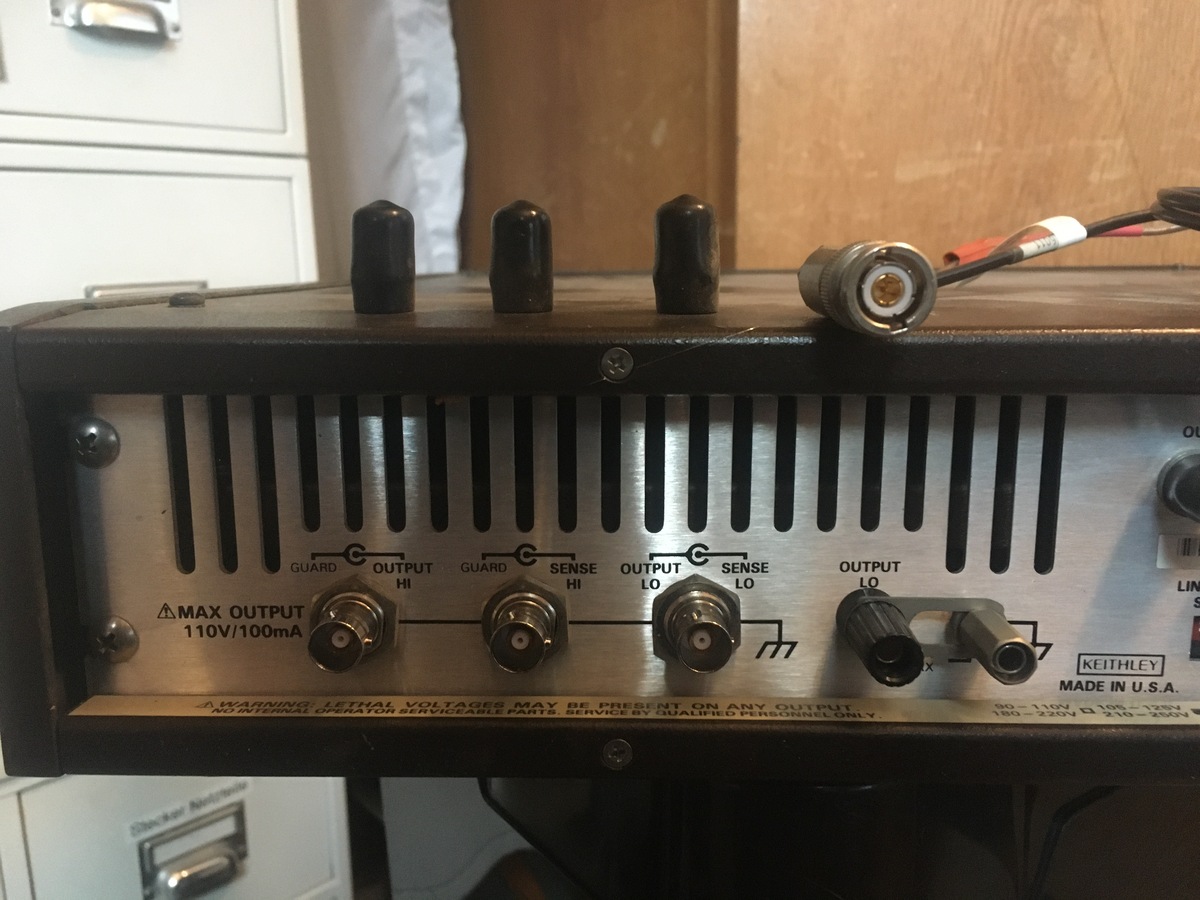

Bilder von der Rückseite

Wie zu sehen hat das Gerät Triax- Buchsen, der normale User wird dann
Adapter auf BNC brauchen. Die sollte man gleich mit einkalkulieren:
https://www.digikey.de/de/products/detail/pomona-electronics/5300/1762488?utm_adgroup=Coaxial%20Connectors%20%28RF%29&utm_source=google&utm_medium=cpc&utm_campaign=Shopping_Product_Connectors%2C%20Interconnects_NEW&utm_term=&mkwid=shjqTH07p&pcrid=410221740696&pkw=&pmt=&pdv=c&productid=1762488&slid=&gclid=EAIaIQobChMI4bmylaD39QIVEdZ3Ch1HmAOHEAQYBSABEgL1GfD_BwE

Bei Keithley sind sie noch teurer!

Ein Kabel mit Triaxstecker hab ich und ist mit dabei

Die oben verlinkten Adapter legen den Guard auf Ground, das ist meist
nicht so sinnvoll, es gibt auch Adapter mit isolierten Guard.

Das mit den rückseitigen Buchsen ist interessant. Ich habe gar nicht
gewusst, was Triax-Buchsen sind.

Ich selbst würde diese Buchsen vermutlich brutal gegen BNC austauschen.
Hätte dies gravierende Nachteile?

Nur eine Frage aus Interesse, danke
Frank

jasicher.

Zu dem Triaxstecker gehört auch ein besonders hochwertiges Triaxkabel.
Es besitzt nebst einer extrem guten Isolierung eine 2-fache Abschirmung:
die innere der beiden wird mit Signal-Offset belegt um ein Diffundieren
einzelner Elektronen durch die Isolierung zu vermeiden. Die äußere hat
dann erst das eigentliche Massepotential.
Die Buchse bzw. der Stecker müssen das natürlich auch so haben, bei
einem Austausch gegen BNC wär das Gerät verbastelt und könnte seine spec
nichtmehr einhalten.

Also "bitte nicht", danke :-)

Hallo
oh ja Triaxbuchsen sind bei Messungen im nA Bereich sehr sinnvoll.
Es gibt Adapter auf BNC das würde ich nehmen wenn ich keine Triaxstecker
nehmen kann, aber auswechseln würde ich das nicht.
Bei Triaxialmessung wird der Strom durch den Schirm mit einer aktiven
Schaltung kompensiert um bei den geringen Mesströmen keine Fehlmessung
zu erhalten (sehr oberflächlich mal kurz betrachtet).
Aber bei diesen Anwendungen gibt es natürlich noch mehr Sachen zu
beachten :-)
(Triboelektrischer Effekt und so weiter)
Gruß Eckard

da war jemand schneller und hat es genauer erklärt.

Herzlichen Dank für die nachvollziehbaren Erläuterungen.
Das habe ich einfach nicht gewusst und sollte ich jemals
ein Gerät mit Triax-Buchsen in die Finger bekommen, dann werde ich
BNC-Buchsen gaaaaaanz weit weg legen 😉.

Grusss
Frank

Hallo Ecki,

Hatte dir heute im Laufe des Tages eine PN geschrieben. Hast du diese
bekommen?

Grüße

Das Keithley ist gut verpackt in einem guten Zustand bei mir angekommen.
Vielen Dank!
