Forum: Analoge Elektronik und Schaltungstechnik Wie wird diese Platine angeschlossen?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Carlos C. (calzoncillos)


Angehängte Dateien:

Lesenswert?

Hallo,

ich bin neu hier in diesem Forum angemeldet, weil ich nicht weiß, an wen
ich mich sonst mit meiner Frage wenden soll.

"Wie wird diese Platine angeschlossen?"

Die Platine hatte ich vor Jahrzehnten bei Conrad gekauft, es ist ein
230V Blinker und war bei meinen Eltern in einer Schutzdose im
Partykeller angeschlossen.

Es gibt 2 Adern für Stromzufuhr und 2 Adern, die dann zu der Lampe
gehen, die blinkt.

Leider hat mein Vater die Leitungen abgeschraubt und kann sich nun nicht
mehr erinnern, wie die Kabel angeschlossen waren.

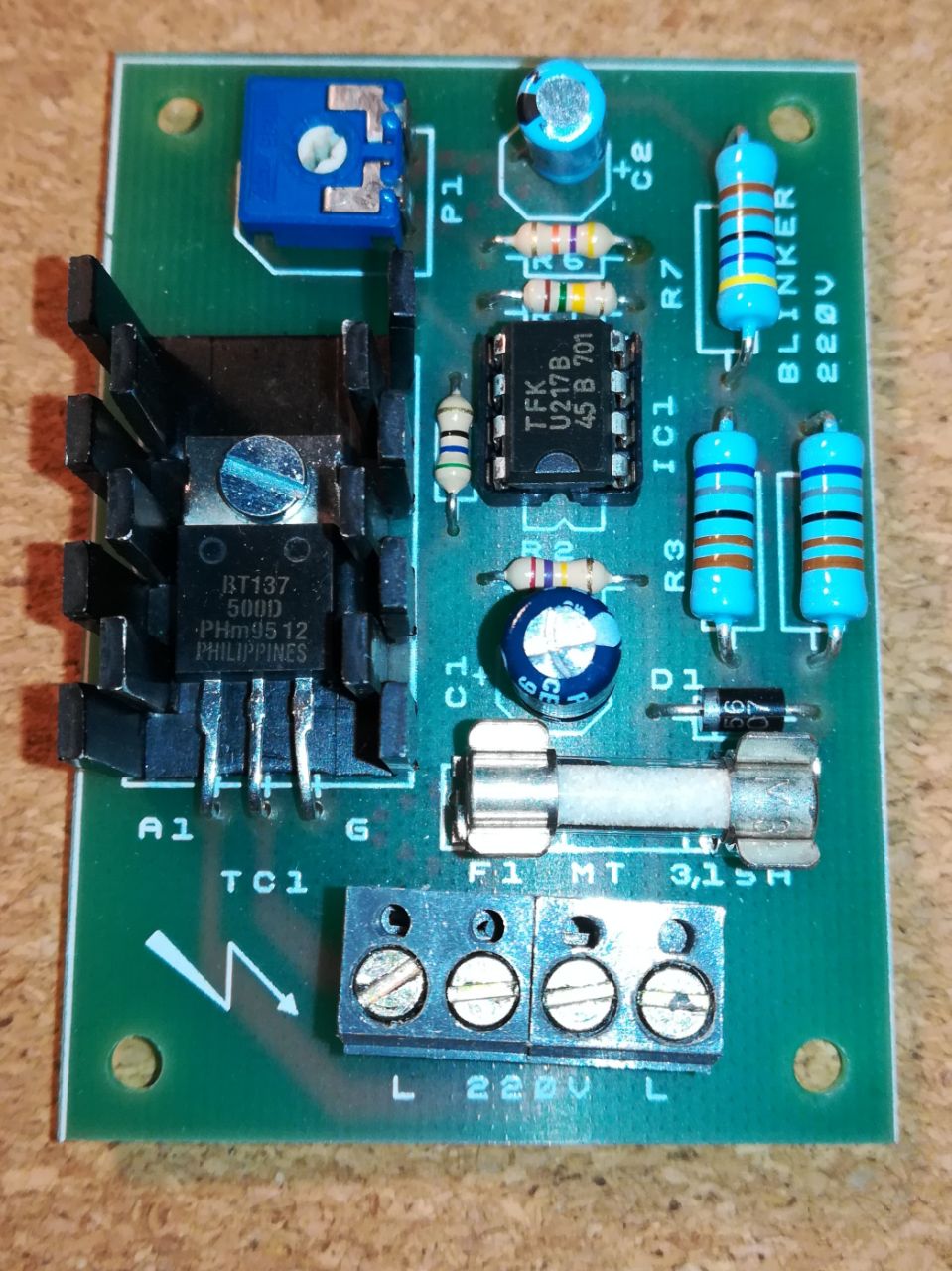

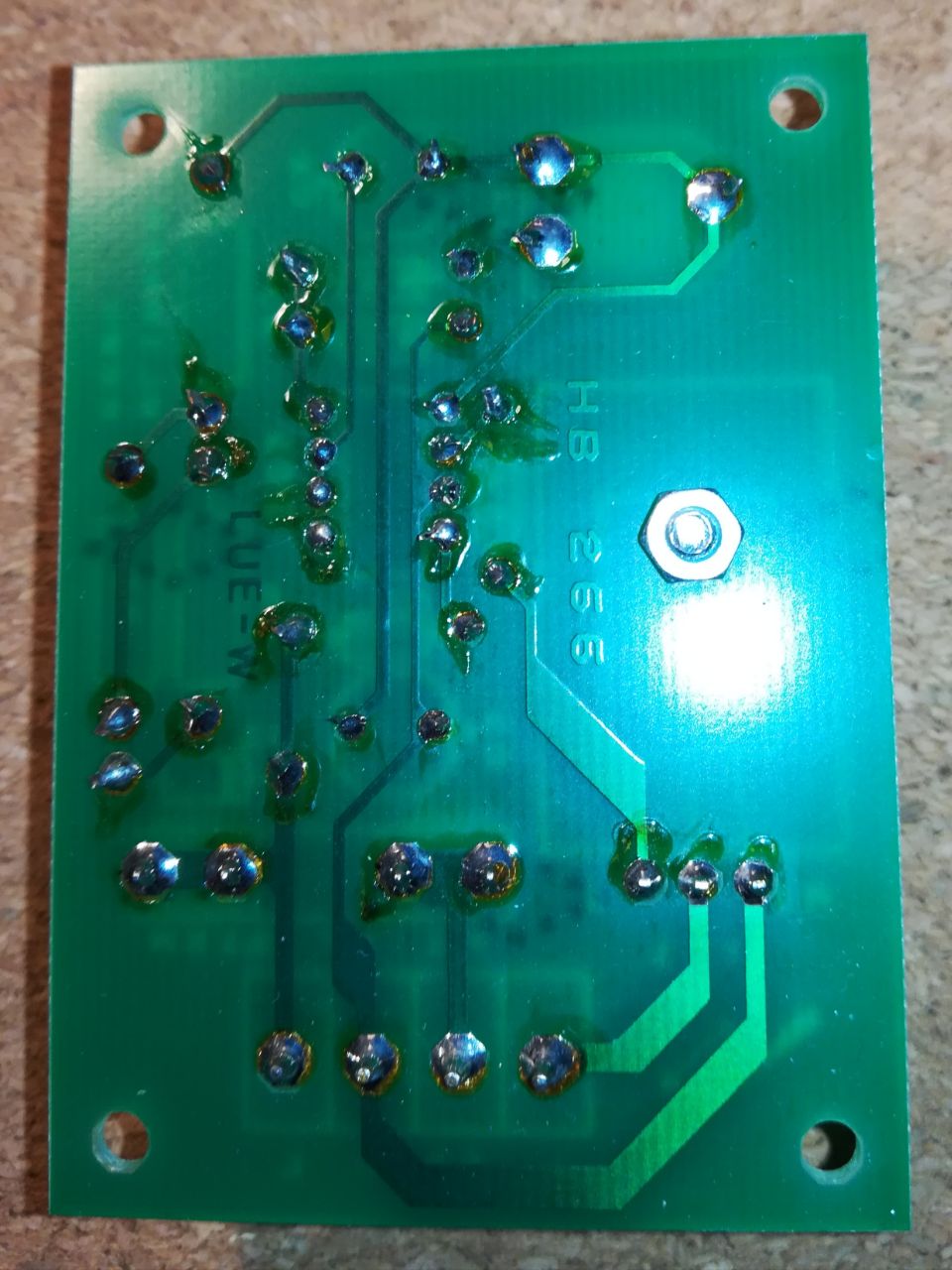

Kann einer von euch das erkennen anhand der Bilder?

Danke vielmals und viele Grüße,
Carlos

: Verschoben durch Moderator
von Thomas W. (goaty)


Lesenswert?

220V ist der Netzeingang und zweimal 'L' ist die Lampe.

von Carlos C. (calzoncillos)


Lesenswert?

Super! Vielen Dank!
