Forum: Mikrocontroller und Digitale Elektronik VAG OBD interface mit max232


Autor: Sebastian Heyn (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

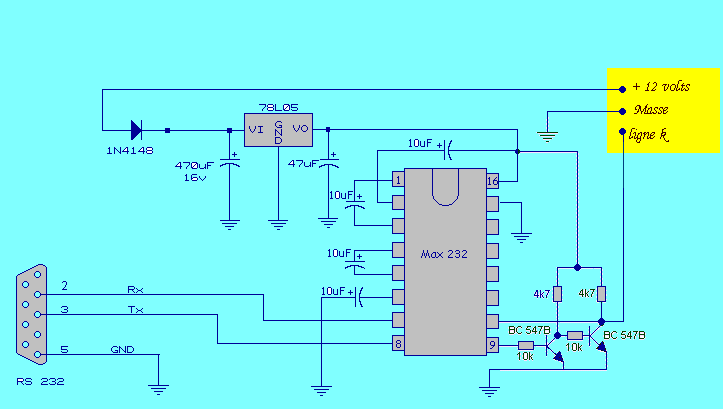

im Anhang eine Schaltung die ich im Netz fand. Hat jemand erfahrungen,
ob diese so funzt, oder funtioniert nur die schaltung mit den
optokopplern?

Autor: Florian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Quelle? oder seit wann darf man einfach so anderer Leute Bilder klauen?
Funktioniere könnte Sie schon, nur nicht Normgerecht. Allein die Pullups
gegen 5 V sind schon heikel. Schau mal hier:
http://www.blafusel.de/misc/obd2_kw-interf.html

Autor: Sebastian Heyn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja hast recht, weil ich darüber ja 12V an meine +%V bringe. Also den
zweiten pullup vielleicht 10k gegen +UB...

DEN MC33290 bekommt man nicht bei reichelt oder conrad.

Autor: Florian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian Heyn wrote:
> Ja hast recht, weil ich darüber ja 12V an meine +%V bringe. Also den
> zweiten pullup vielleicht 10k gegen +UB...

Das hat dann immer noch nichts mit Norm zu tun. Schau halt mal die
Schaltpläne hinter dem Link an.

>
> DEN MC33290 bekommt man nicht bei reichelt oder conrad.

Na und? Ich mach mal keine Werbung hier, aber google ist Dein Freund und
bis drei zählen, wirst Du können (in zweifacher Hinsicht)...
