Normkonforme Symbole für Altium

PCB Gast #7224987
Hallo,

ich suche für ein aktuelles Projekt ein Normkonformes Symbol, dass vor
der Möglichkeit eines elektrischen Schlags warnt.
Passende andere Symbole wären ebenfalls willkommen.
Weiß von euch jemand, ob es sowas für Altium gibt?
Vielleicht sogar auch für das Layout und nicht nur für den Schaltplan?

Viele Grüße

PS: das einzige, was ich bisher gefunden habe, ist ein TrueType Font,
der ein paar Symbole beinhaltet:
https://www.altium.com/documentation/altium-designer/including-barcodes-logos-pcb?version=17.1
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Taz G. #7225115
Hi,
Du kannst im PCB unter Place ein Graphics einfügen. Sollte natürlich
schwarz/weiss sein.
Ich habe mir ein TTFont selber gemacht, weil ich mehrere Symbole zur
Verfügung haben wollte unter anderem unser Company Logo.

Die Schritte um ein TTF selber zu machen:
Gehe zum Online Editor auf http://www.glyphrstudio.com/online/
am besten nicht New sondern mit Load und einem bestehenden TTF starten
(z.B Arial.ttf im Video starte ich mit new aus Zeitgründen, das laden
dauert halt ein wenig)

in Hamburgermenu unter
Font Settings den Namen für den Font eingeben

Importiert werden können nur SVG daher
PNG vorher umwanden unter http://www.pngtosvg.com/ (2 Farben max simple)

Im Menu Import SVG und links Buchstaben wählen

mit Glyph Edit bearbeiten z.B. Height anpassen Width->auto calculate
bei manchen SVG Imports liegen dicke Rechtecke auf den Bildern oder die
Elemente sind doppelt (im Video zu sehen wie ich die weg lösche)

Export nach OTF

mit https://everythingfonts.com/otf-to-ttf nach TTF convertieren
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Wühlhase Gast #7226708

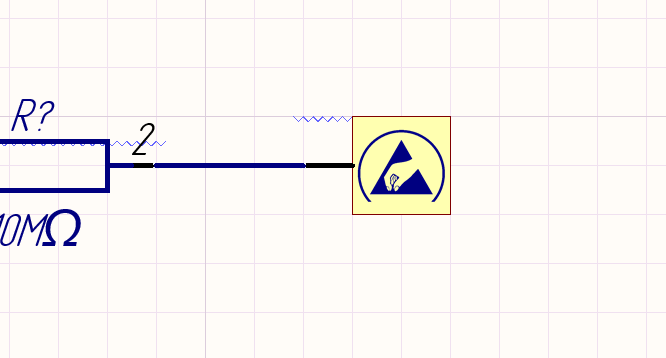

Du kannst in Bauteilsymbolen (und im Schaltplan) einfach eine Graphik
einfügen.

Das Bauteil als "Graphical" einstellen wenn nichts
leiterkartenrelevantes mit reinsoll. Wenn doch was
leiterkartenrelevantes reinsoll, dann als No-BOM.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
