3D-Modell für PinSocket 1.27mm Pitch THT angled / horizontal gesucht

Ing-Dom OP (Firma: OpenKNX) #7227969
Hallo zusammen,

ich suche (um einen KiCAD Footprint damit zu erstellen) ein 3D.Modell
eines Pin-Socket im 1.27mm Pitch mit gewinkelten Lötfahnen für eine
horizontale Montage.

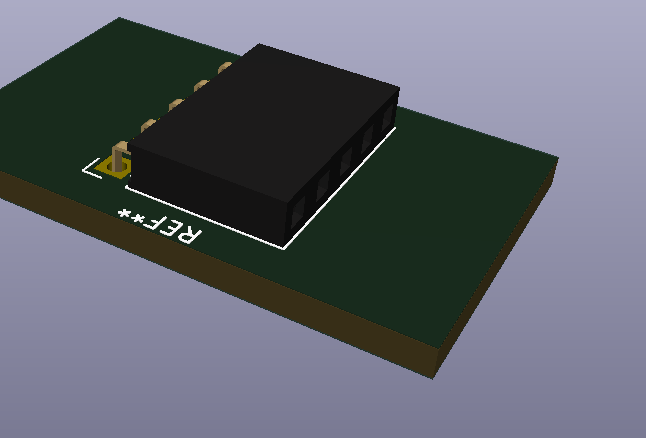

Also sowas, nur nicht in 2.54 sondern in 1.27. KiCAD hat das leider
nicht an Bord für einreihige Socket, nur für zweireihige.

Den Footprint bekomme ich hin, aber das 3D Modell bräuchte ich.. Grabcad
hab ich durchsucht, gegoogelt.. vielleicht weiß jemand einen Hersteller
wo man sich 3D-Modelle für sowas runterladen kann?

Danke.
