Forum: Analoge Elektronik und Schaltungstechnik Mehrere Switches in Ltspice


Mehrere Switches in Ltspice
von Granini (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo Kollegen,

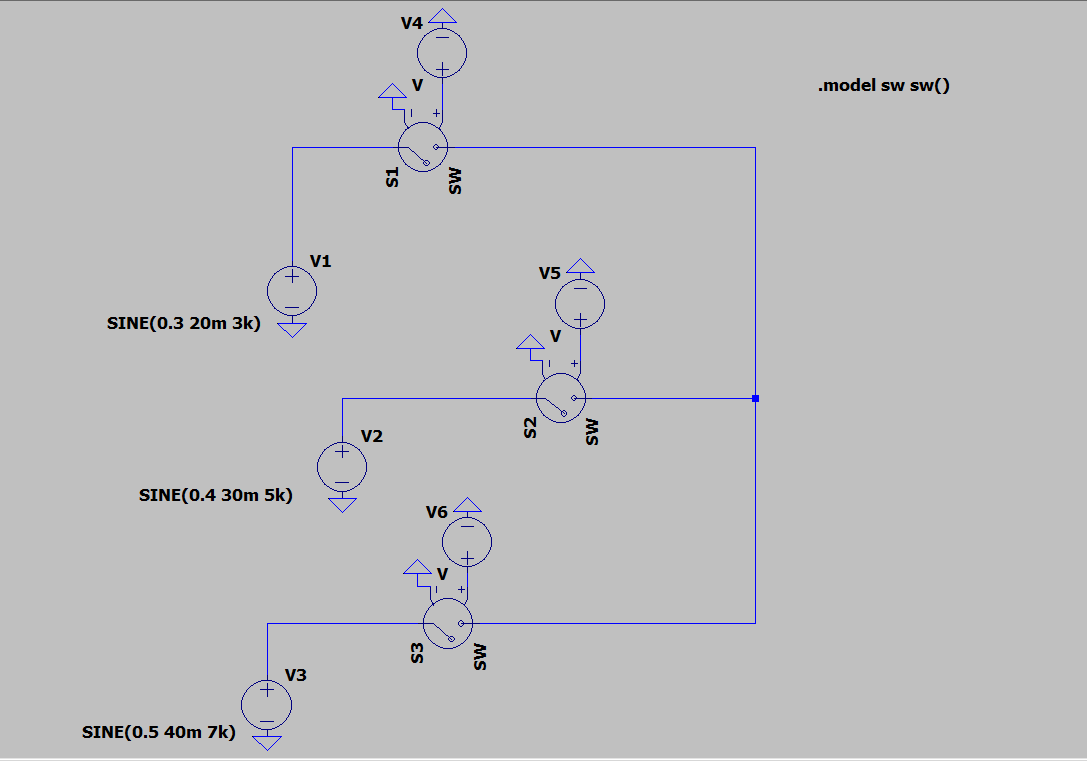

ich habe 3 Signale und möchte jeweils immer nur eines durchlassen. Dies
soll mit Switches geschehen (siehe Bild). Kann mir jemand helfen und
sagen welche Methodik ich hier wählen soll ?

MfG

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Mehrere Switches in Ltspice
von H. H. (Gast)

Lesenswert?
• ▲
▼
Die Spannungsquellen zur Steuerung entsprechend phasenverschoben
einstellen.

Und denk an die parasitären Parameter der Schalter.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Mehrere Switches in Ltspice
von Abdul K. (ehydra) Benutzerseite

Lesenswert?
• ▲
▼
Da würde sich das A-Element modulate anbieten.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Beitrag #7255801 wurde vom Autor gelöscht.
Re: Mehrere Switches in Ltspice
von Abdul K. (ehydra) Benutzerseite

Angehängte Dateien:
Lesenswert?
• ▲
▼

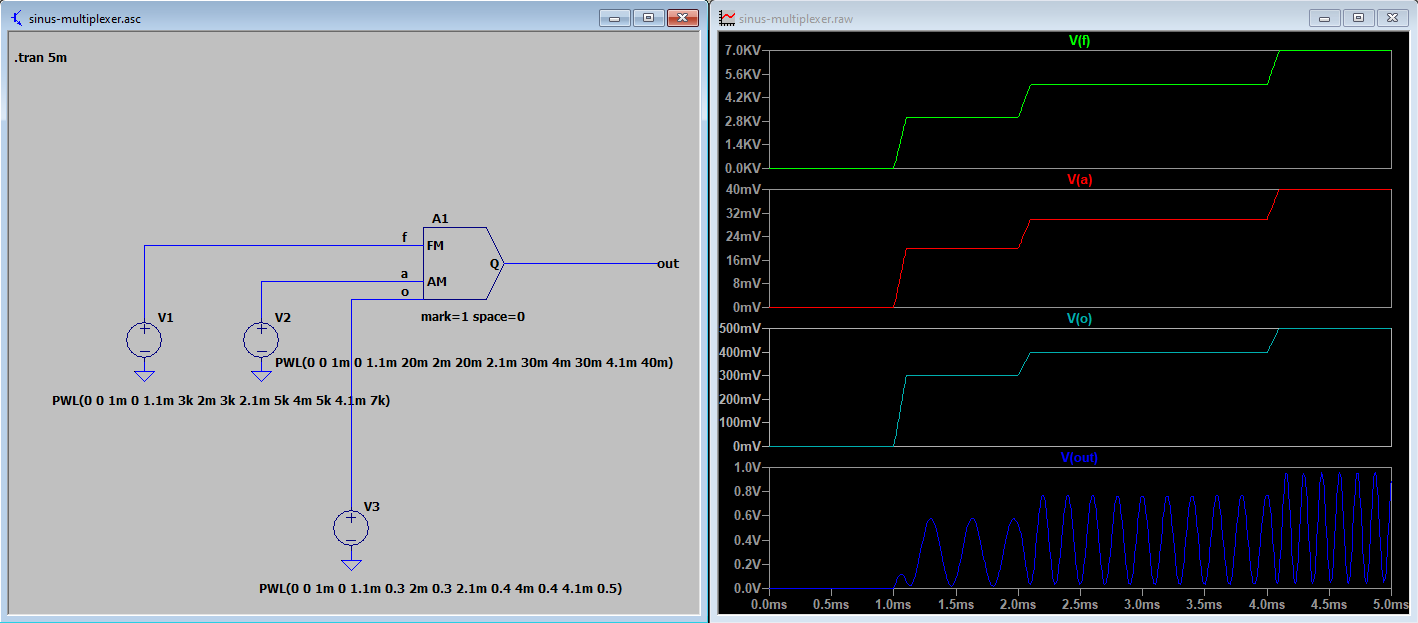

Also so in etwa. Ich habe mal willkürliche Zeiten für die Umschaltung
des Multiplexers verwendet, da du die nicht angegeben hattest.

V1: Frequenz
V2: Amplitude
V3: Offset

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
