Freecad - Wie bekommt man eine Skizze von einer Fläche?

Wühlhase Gast 18.11.2022 13:01 #7256505

Lesenswert?

•

Moin Leute

Eine Frage an die FreeCAD-Profis: Wie kann ich von einer Fläche eine
Skizze erzeugen?

Ich habe hier ein 3D-Modell eines LCDs, das ich gerne in zwei Teile
zerlegen würde, um einen Teil durchsichtig darstellen zu können (in
Altium, nicht in FreeCAD). Und dazu wollte ich einen neuen Volumenkörper
erstellen und mittels boolscher Verknüpfung den mittleren Teil
entfernen.

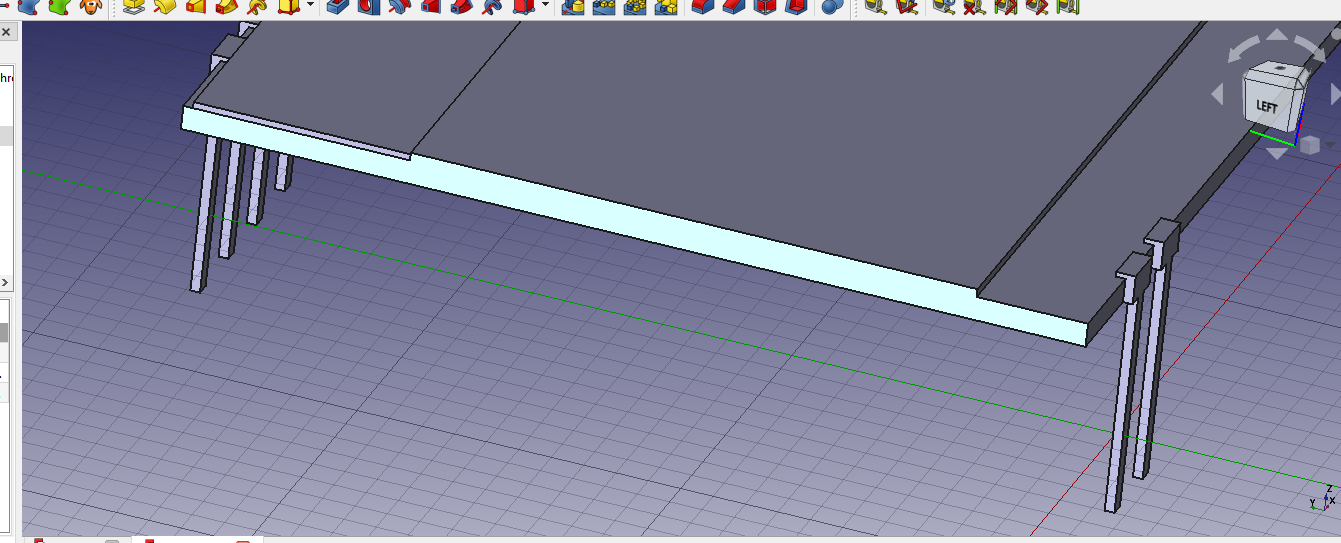

Jetzt möchte ich eine Skizze haben, die auf der markierten Fläche liegt
und die Punkte/Linien dieser Fläche enthält. Irgendwie muß das doch
gehen...weiß jemand, wie?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Taz G. (taz1971) 18.11.2022 18:05 #7256948

Lesenswert?

•

▲
▼

Ich bin auch absoluter FreeCad Anfänger. Daher sorry nur eine Laien
Antwort in Form eines Videos.
Der Befehl heisst "externe Geometrie"

Angehängte Dateien:

2022-11-18_17-58-57.mp4 (593 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Wühlhase Gast 21.11.2022 17:36 #7260524

Lesenswert?

•

▲
▼

Ah...danke. Das schaue ich mir heute abend mal an. :)
