stamp pcb, pins, (KiCAD)
von hawk (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

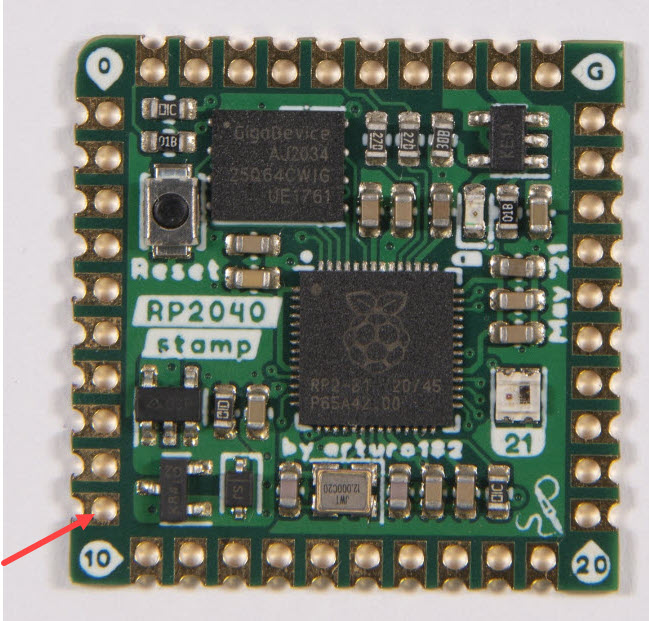

wie erstellt man im Footprint-Editor einen "Stamp-Pin" wie im Bild im
Anhang? Und muss man dann beim PCB-Hersteller etwas spezielles erwähnen?

Vielen Dank

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: stamp pcb, pins, (KiCAD)
von Auffälig Unauffällig (Gast)

Lesenswert?
• ▲
▼
Der Begriff den du suchst ist "castellation" bzw. "cadtellated holes".
Gibt's dann auf YouTube jede Menge Tutorials für und muss erwähnt
werden.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: stamp pcb, pins, (KiCAD)
von hawk (Gast)

Lesenswert?
• ▲
▼
ah ok, danke für diese Info
