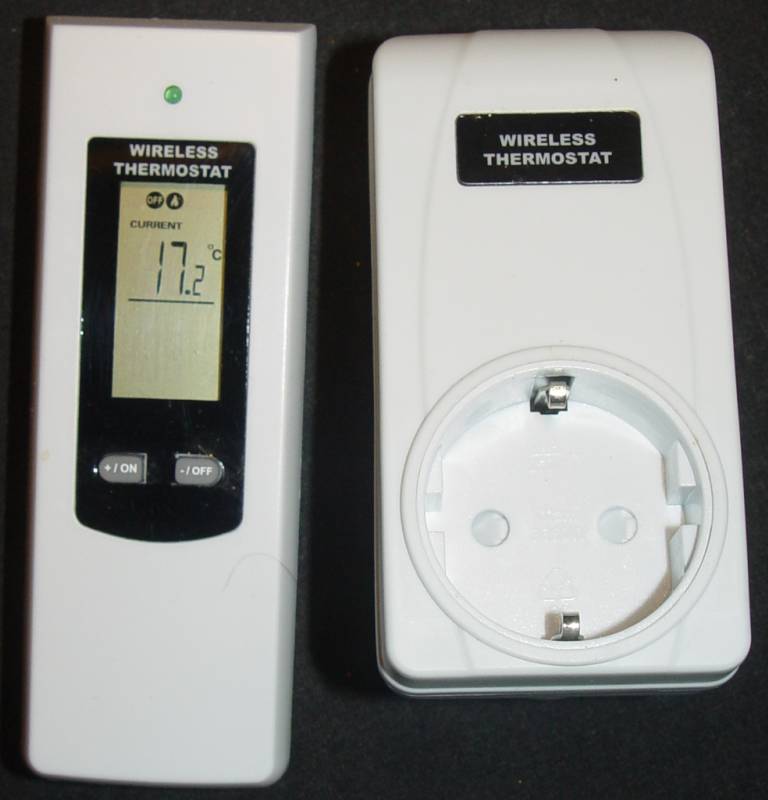

das abgebildete Produkt ist meist unter dem Namen OPS100 und OTS100
(auch OPS100N, OTS100N) verschiednener Marken (Okaylight, Nashone,
Floureon, Hycency, ...) ab ca. 15EUR zu bekommen.
Mit zwei AAA-Batterien läuft es etwa ein Jahr.
Hat jemand eine Idee welcher Prozessor hier verwendet wurde?
Ziel ist den Chip neu zu programmieren. Das Teil wäre als günstiger und
handlicher Temperatur-Sensor mit weiteren Möglichkeiten zu verwenden.
In der ausgelieferten Form wird nur ein Einschalt- bzw. Ausschalt-Befehl
an den Funk-Schalter gesendet, keine Info über Temperatur oder den
Zustand weiterer eingestellter Parameter.
Der Funk-Schalter kann auch für andere Zwecke eingesetzt werden.

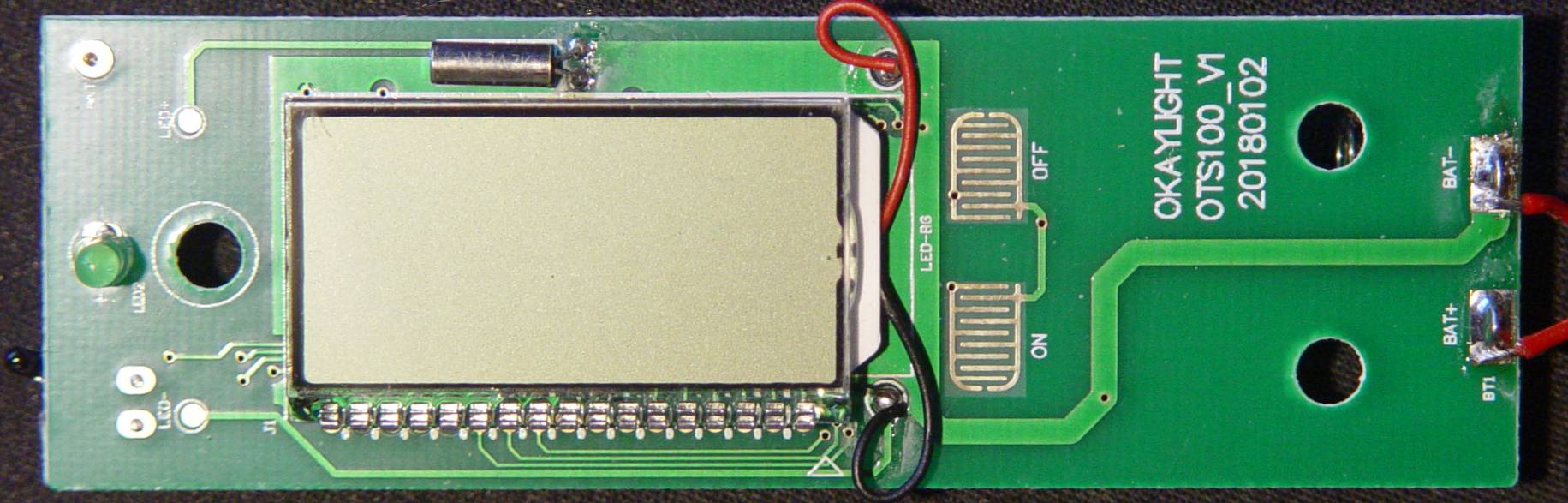

Weitere Bilder (minimal unterschiedlich, Version V0, hier im Beitrag V1)
und Manual:
https://fccid.io/2AOIJOPS100/User-Manual/User-manual-3690933

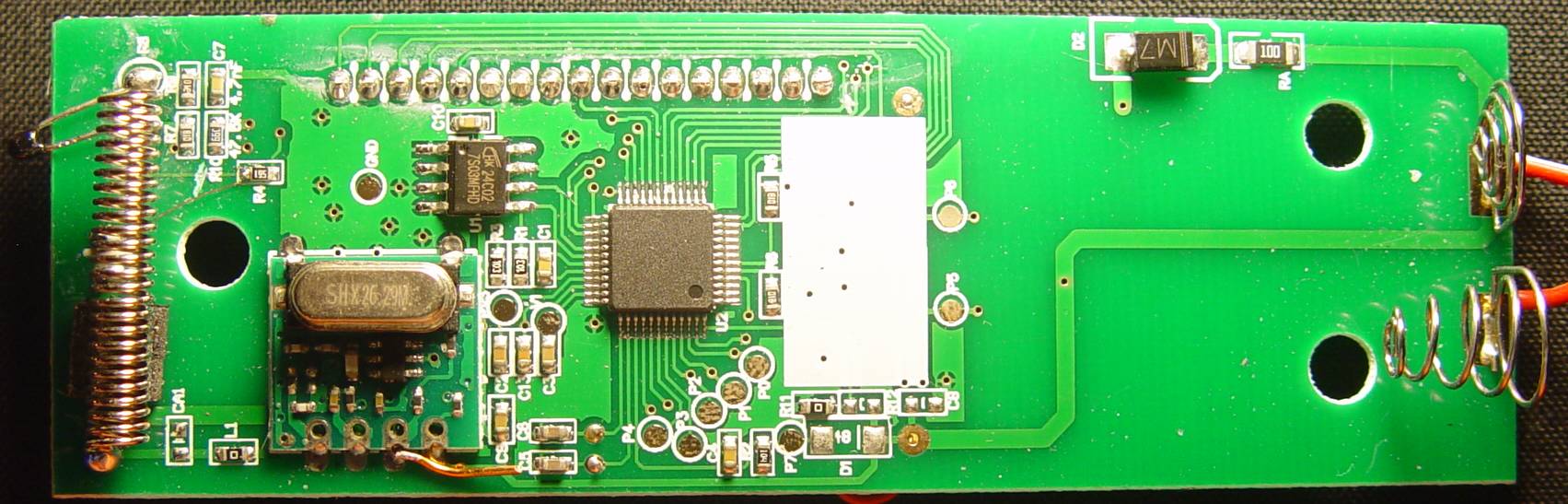

Pinbelegung des Prozessors:
1 | 01..03 nc
|
2 | 04 LED (Activität)
|
3 | 05 LED (Display Hintergrung)
|
4 | 06 LED (Display Hintergrung)
|
5 | 07..10 nc
|
6 |
|
7 | 11..23 LCD01..LCD13
|
8 | 24..27 LCD17..LCD14
|
9 | 28 nc
|
10 | 29 I2C SCL (24C02, 2kbit/256Byte)
|
11 | 30 I2C SDA
|
12 | 31 \
|
13 | 100nF
|
14 | 32 /
|
15 | 33, 34 100nF-GND
|
16 | 35 Vdd
|
17 | 36 GND
|
18 |
|
19 | 37-38 Uhrenquartz
|
20 | 39 -100nF-GND
|
21 |
|
22 | 40 P6 Button on
|
23 | 41 P5 Button off
|
24 |
|
25 | 42, 43 P4, P3
|
26 | 44, 45 P2, P1 (P2)-1k-NTC-(P0)-47k-(P1)
|
27 | 46 P0, NTC
|
28 | 47 TX (Sendemodul)
|
29 | 48 GND
|
