Ich habe hier ein existierendes Board kopiert, weil ich den (komplizierten) Umriss sowie die Lage eines Steckverbinders 1:1 in ein neues übernehmen wollte. (Sinn ist ein "Huckepack"-Board, was auf dem Steckverbinder des originalen Boards aufsetzt.) Aus irgendeinem Grund waren in der 3D-Ansicht bereits im originalen Board zwar alle Footprints zu sehen, aber keine 3D-Modelle der Bauteile. So ergeht es nun auch meinem gecloneten Board. Die Bauteile selbst enthalten aber die Modelle: wenn ich mir den Properties-Dialog ansehe (egal ob vom Schaltplan aus oder vom PCB aus), dann kann ich sie sehen. An welcher Stelle könnte mein Vorgänger denn gedreht haben, dass man die 3D-Modelle nicht in der 3D-Ansicht sehen kann?
Der Vorgänger könnte die 3D Modelle als Referenz bei der Footprint definition angelegt haben. Wenn dann das Projekt auf einen anderen Rechner wandert ist die Referenz futsch. Das ist allerdings eine Vermutung, es gibt diese Möglichkeit bei AD aber ich habe sie noch nie selbst genutzt.

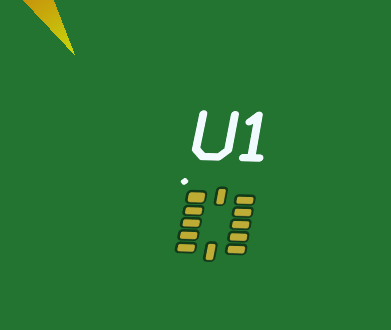

Die kompletten Bauteile kommen aus einem "Vault" (Altium Nexus). Wie gesagt, in den Bauteileigenschaften sehe ich die Modelle, nur in der 3D-Ansicht des Boards nicht. Habe mal zwei Screenshots gemacht, einmal vom Eigenschaften-Dialog, einmal von der Board-Ansicht.
Was passiert wenn du die Footprints von der Bibliothek updatest?

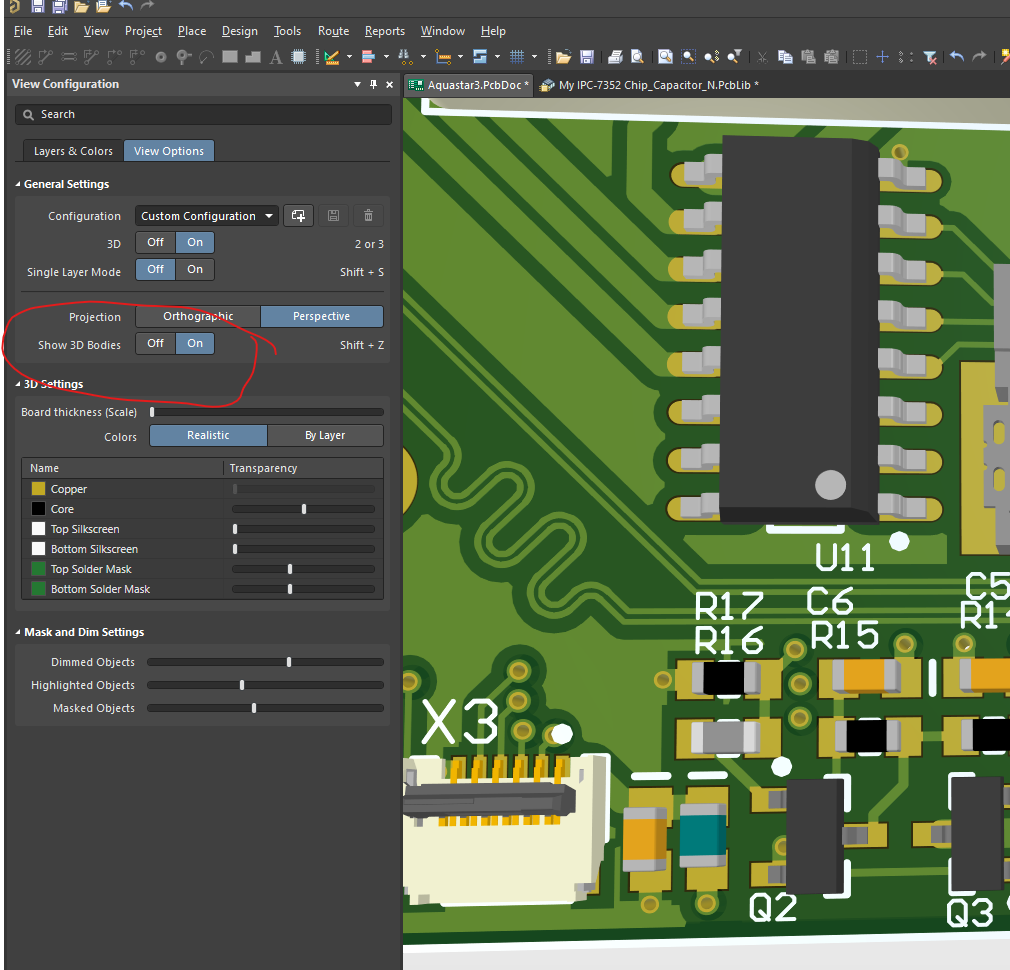

Steht eventuell in der 3D Ansicht im View Configuration Dialog die 3D Body Einstellung auf off ? Oder eine Der Mask / Dim Settings auf einem "ungeschickten" Wert ?
rmf schrieb: > Steht eventuell in der 3D Ansicht im View Configuration Dialog die 3D > Body Einstellung auf off ? Danke sehr, das war die entscheidende Stelle!
