Altium Designer: Einfügen von .step-Datei als PCB-Library

[Spike (spike_sp)]

Hallo!

Ich habe in einem CAD-Programm eine spiralförmige Spule gezeichnet und
möchte diese in Altium einfügen und als Footprint/PCB-Library verwenden.
Ich habe in Altium bereits eine entsprechende SchLib erstellt und möchte
diese nun mit meiner gezeichneten Spule "verheiraten", damit ich diese
dann sowohl in der 2D-Ansicht zum Routen und in der 3D-Ansicht
verwenden kann. Ich habe die Spirale als .step importiert. Das Problem

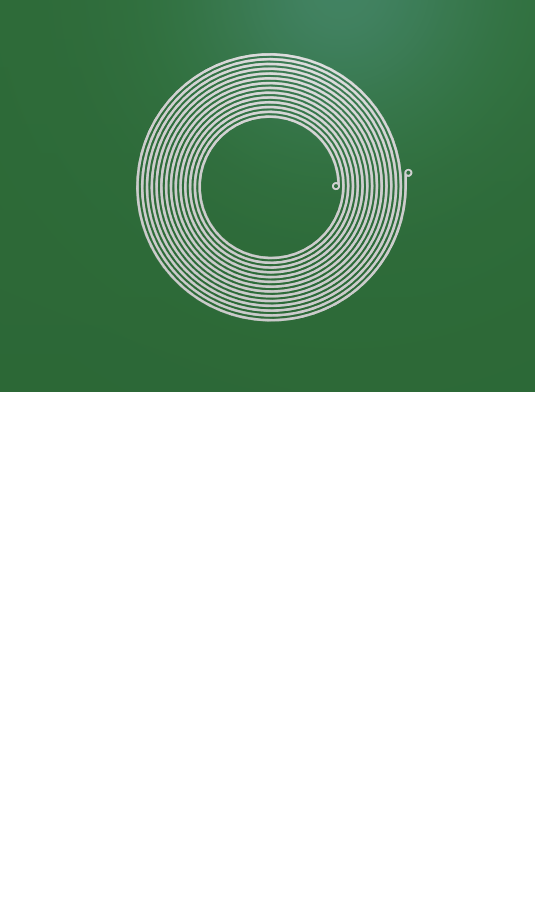

ist nun, dass die Spirale nur in der 3D-Ansicht auf meinem PCB sichtbar

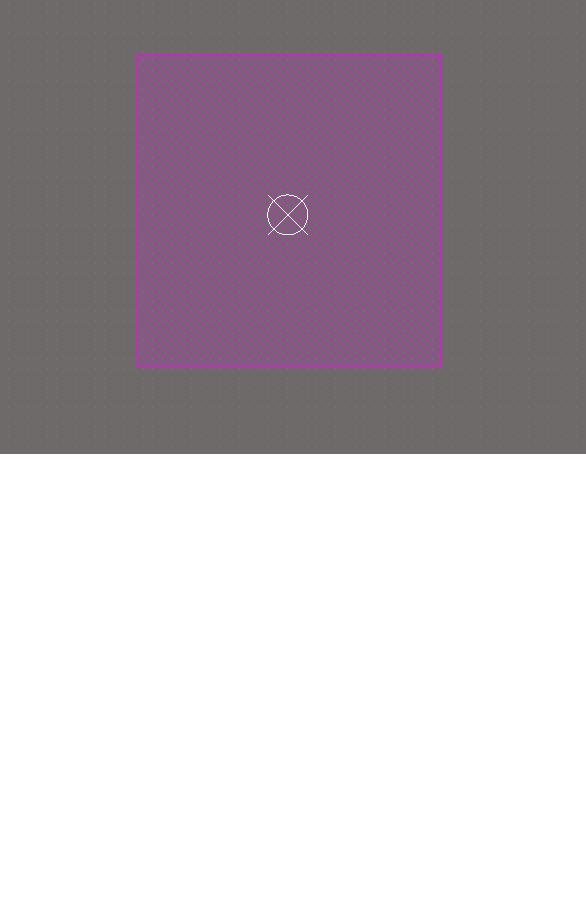

ist, in der 2D-Ansicht sehe ich nur einen "Platzhalter" (schraffiertes
Kästchen). So kann ich meine Spule natürlich nicht routen.
Kann mir jemand einen Hinweis geben, wie ich die Spirale sowohl in 2D
als auch in 3D sichtbar machen kann?

[Marius W. (mw1987)]

Du musst schon einen passenden Footprint für das Bauteil anlegen.
Vielleicht hilft das Video hier:
https://www.youtube.com/watch?v=VAlc0Wp3Ex0

[Taz G. (taz1971)]

Hi Spike,
ich glaube Dir fehlt es noch an ein paar Grundlagen.
In der SchLib machst Du das Symbol von mir aus ein Kasten mit zwei Pins.
Und wähle als Typ "NetTie" aus, weil du die beiden Pins, später Pads mit
Kupfer kurz schließt.
Im Footprint (PCBLib) brauchst Du die Spirale im Kupfer (2D), das 3D
Modell hilft Dir nicht. Du musst die Spule im CAD Programm als DXF
exportieren und in Altium über Import und ein paar Handgriffen ins
Kupfer bringen.
Gerade ist ein neues Video von Altium rausgekommen, das genau diese
Schritte zeigt. https://www.youtube.com/watch?v=_3zG5Pb71Rg

[Veit D. (devil-elec)]

Hallo,

wenn du in der PCB Library von deinem Footprint bist, kannst oben im
Menü über "Place" > "3D Body" dein 3D File einfügen/zuweisen. Musst es
ggf. noch entsprechend drehen bis sauber an Position ist.

Falls die Frage falsch verstanden wurde. In der SCH Library deines
Symbols kannst du unten den entsprechenden Footprint zuweisen.
