(V) 2kW-Push-Pull-Trafo u.a. Elektronikteile

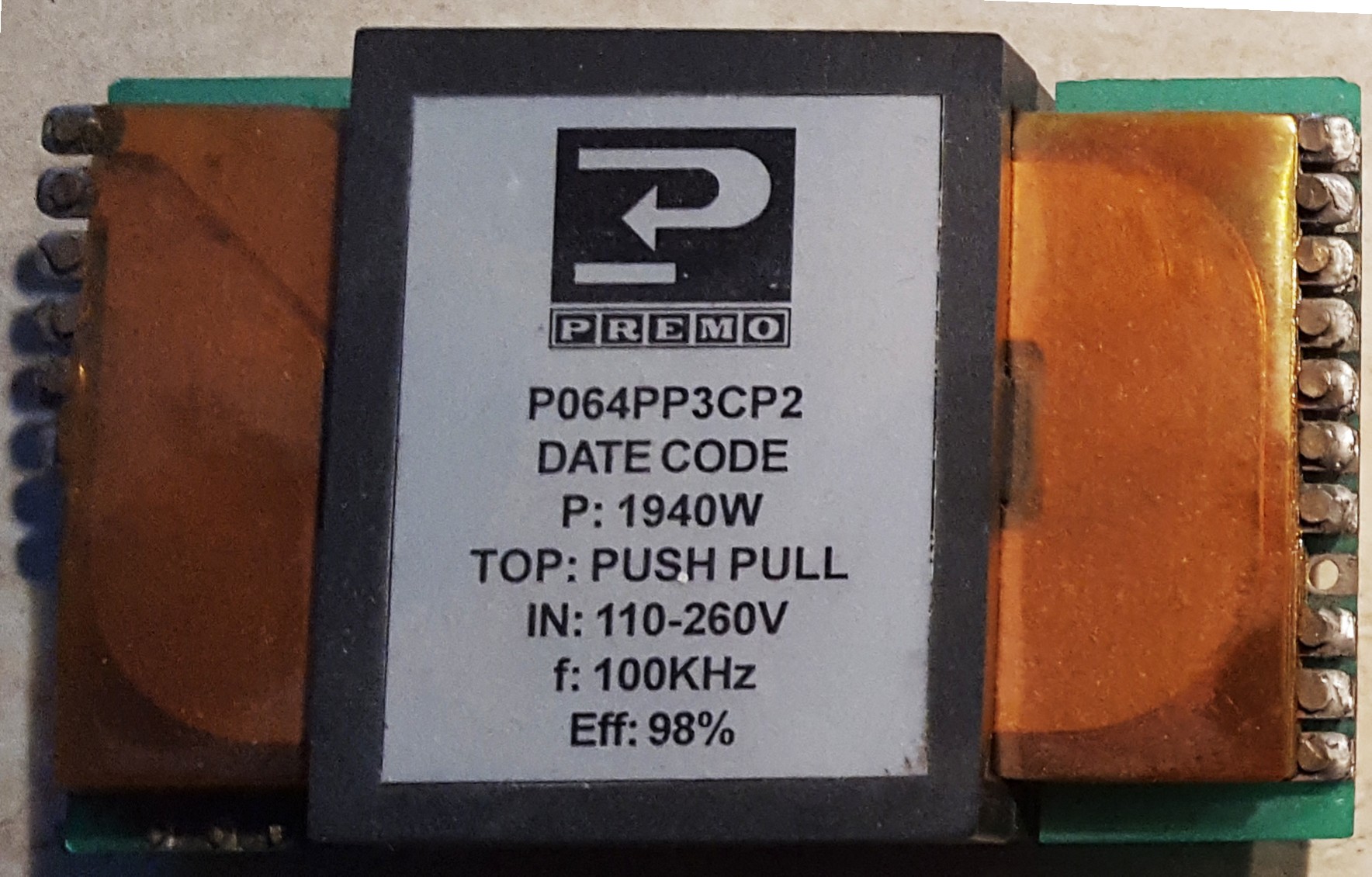

Einer Anfrage zufolge - das Bild zu dem 2kW-PP-Ferrittrafo ist beim Hochladen leider verdreht worden und auch noch verzerrt, d.h. etwas mißlungen. Im Original ist das nicht so! - Warum weiß ich nicht.

Noch eine Info zu diesem Trafo - es ist eine professionelle Ausführung als Planartrafo, deshalb der gute Wirkungsgrad.

Für Planarspulen/-trafos hatte ich mal ein Baukastensystem entwickelt -> http://www.ps-blnkd.de/Planarspulen-1.pdf - falls jemand daran Interesse hat ...

Grüsse aus Berlin

PSblnkd

Hier noch eine Ergänzung zu dem Planartrafo - weil im Bild verzerrt dargestellt.

Maße über alles: 105mm x 65mm x 25mm (BTH)

Kernabmessungen: 50mm x 65mm x 20mm (BTH)

Grüsse aus Berlin

PSblnkd

Niemand Interesse - nicht mal an dem 2kW-Planartrafo? Wie gesagt - die Preise sind nur Vorschläge - Gegenvorschläge gern ...

Grüsse aus Berlin PSblnkd

Ernst gemeinte Frage: sind das alles Raritäten? Mich irritiert deine Preisvorstellung, ich persönlich hätte Portoübernahme + kleines Trinkgeld dafür verlangt. Bitte nicht als Kritik verstehen, ich bin nur neugierig.

Beste Grüße Thorsten

Frage: Passen die Relais auf das 2,54mm Lochraster-Raster?

@Thorsten (tms320) Deshalb schrieb ich ja "angedachter Preis" und Gegenvorschläge gern ... Eine gute Preisvorstellung bei dem heutigen Geldwertverfall ist wirklich schwierig. Was bekommt man heutzutage noch für 50.- Euro? - Da kann man gerade mal zu zweit Essen gehen ... Und was z.B. so'n großer Planartrafo heute kosten würde ... keine Ahnung. War damals eine Einzelanfertigung als Muster.

@Andre G. (andgst01) Ich kann morgen ein Bild von der Anschluß-Seite eines Relais machen und die Abstände ausmessen.

Grüsse aus Berlin PSblnkd

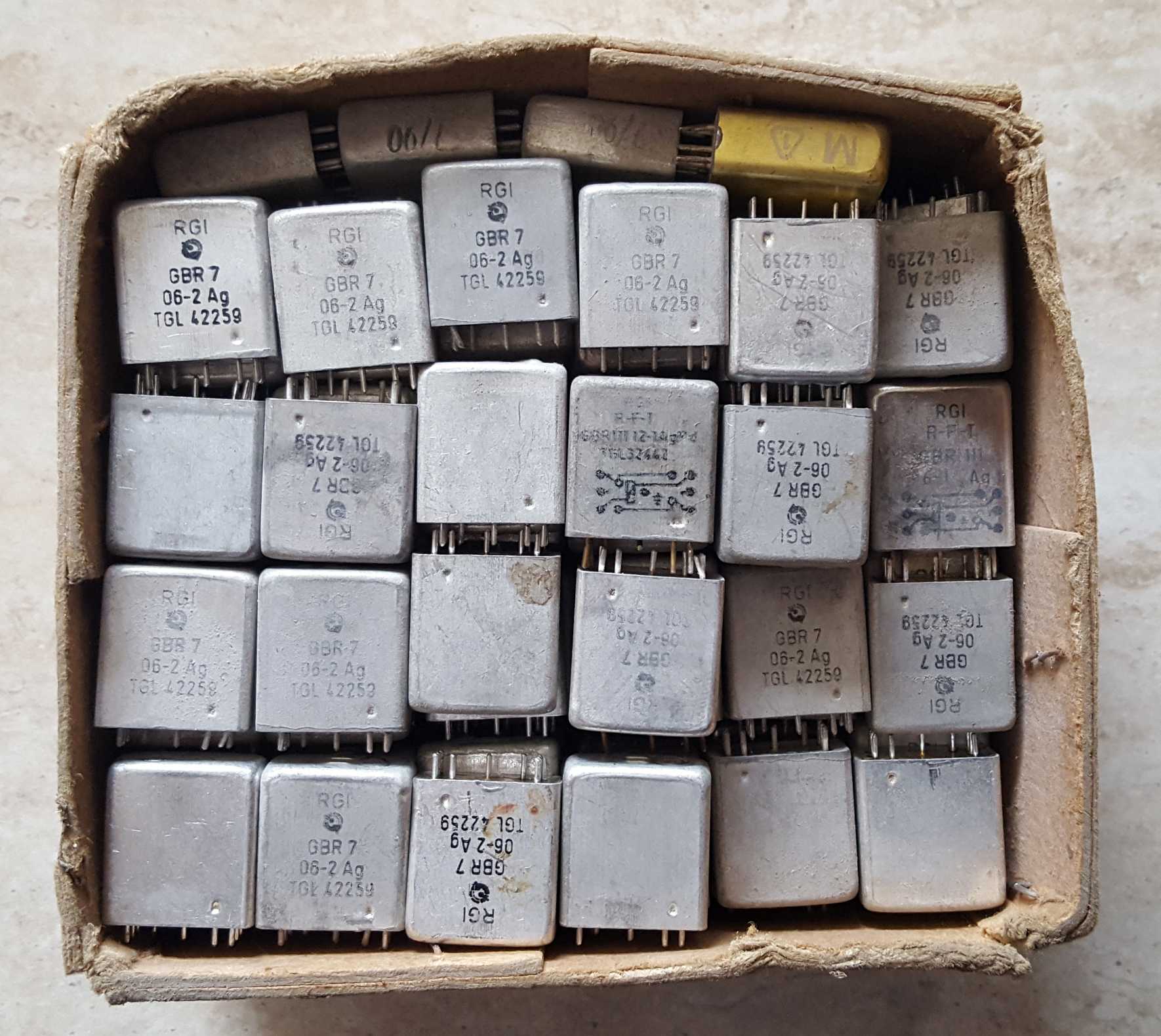

@Andre G. (andgst01) Hier das Datenblatt zu den Relais GBR-7: https://www.tiffe.de/robotron/misc/GBR-7.pdf

Grüsse aus Berlin PSblnkd

Peter S. schrieb:

Eine gute Preisvorstellung bei dem heutigen Geldwertverfall ist wirklich schwierig. Was bekommt man heutzutage noch für 50.- Euro? - Da kann man gerade mal zu zweit Essen gehen ... Und was z.B. so'n großer Planartrafo heute kosten würde ... keine Ahnung. War damals eine Einzelanfertigung als Muster.

Also das Ding wollte doch schon 2014 keiner haben. Und jetzt nach über 8 Jahren willst du immernoch so viel für ein Bauteil ohne jegliche Dokumentation (Bei einem Trafo verschmerzbar, aber trotzdem..)

Das Argument mit dem Essen gehen ist Käse. 50€ sind immernoch 50€, sonst hätte ja schon längst jemand zugeschlagen :-)

Aber das wurde hier ja schon erwähnt

ich persönlich hätte Portoübernahme + kleines Trinkgeld dafür verlangt. Bitte nicht als Kritik verstehen, ich bin nur neugierig.

Ricardo M. schrieb:

Das Argument mit dem Essen gehen ist Käse.

Stimmt. Weil man für 50 Euro kaum noch zu zweit essen gehen kann. Kurzsichtigen Angestellten, die den Gürtel selbst nicht enger schnallen wollen, sei Dank.

Es ist immer so albern. Sobald jemand was verkaufen will, versteht man den Preis nicht, muss den Artikel schlechtreden. Will man dasselbe Teil aber selbst verkaufen, ist es plötzlich 3x so viel wert, wie neu, eine Rarität, usw.. Dazu kommt, daß viele nicht wirklich auf der Suche nach einem Artikel sind. Sondern auf der Suche nach einem Deppen, der nicht weiß, was sein Eigentum wert ist.

Peter S. schrieb:

Hier das Datenblatt zu den Relais GBR-7:

RM 2,5mm laut dem Datenblatt. Also nicht lochrasterkompatibel. Schade.

Frage bezüglich dem Trafo: Wie ist da das Wicklungsverhältniss?

Ich hätte vielleicht Interesse an dem Trafo ...

@ Andre G. (andgst01) Bei dem geringen Unterschied 2,5mm zu 2,54mm spielt das bis ca. 15 nebeneinander liegenden Pins noch keine Rolle - siehe ICs im Zoll-Rastermaß und solche im metrischen, wie sie in der DDR gebaut wurden. Erst bei größerer Anzahl wurde es zunehmend kritischer ... und bei den 2x20Pins ging's dann gar nicht mehr. Aber das ist eine andere Geschichte ... Ich werde morgen mal ein Relais auf eine Lochraster-Platine stecken und ein Bild machen.

Zum Trafo: Möglicherweise existiert noch ein Datenblatt - nein, keines mehr gefunden. Man kann zwar typisch Planartrafo auf der linken Seite 3x 1Wdg erkennen, aber die restlichen Anschlüsse sind nur schwer identifizierbar - müßte aber in einem Versuchs-Meßaufbau zu ermitteln sein.

Grüsse aus Berlin PSblnkd

Hallo Peter, hast Du die PN bekommen, bezüglich der GBR-Relais? Hatte Dir gestern gegen 17:40 geschrieben. Blackbird

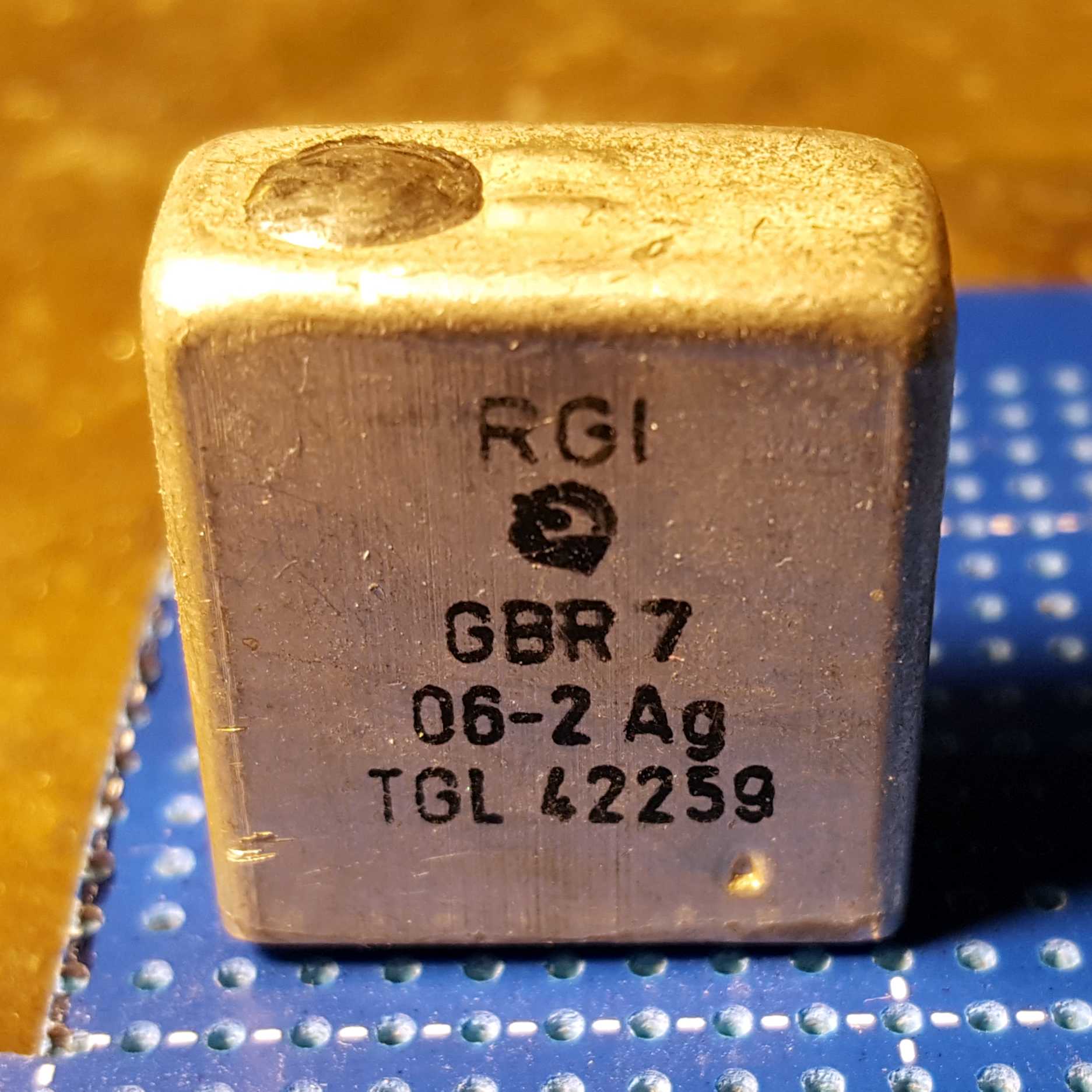

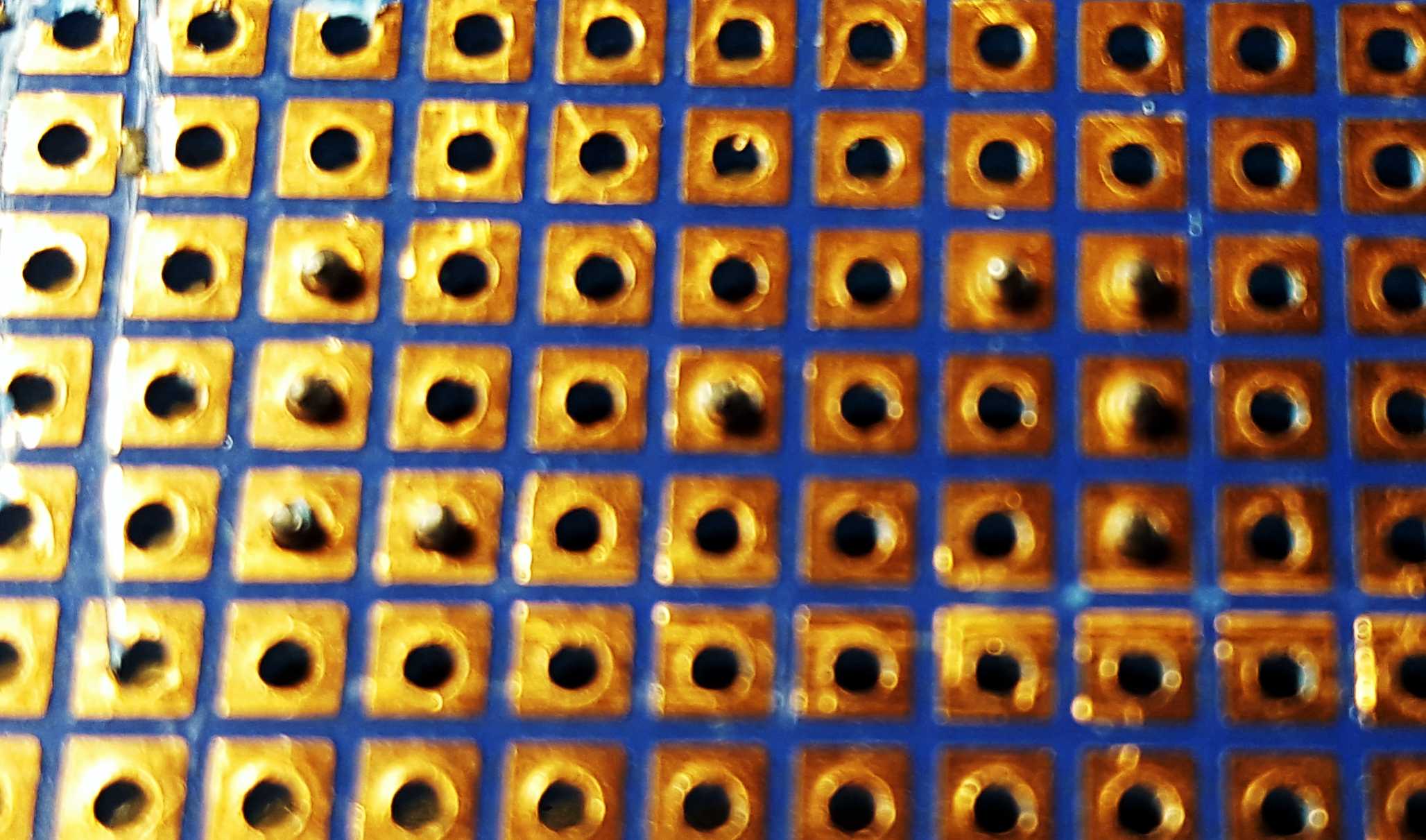

@ Andre G. (andgst01) Also, wie gesagt - die Relais passen auch auf eine (neuzeitliche) Rasterplatine. Siehe Bilder anbei ...

@Lothar J. (black-bird) Eine eMail von Dir ist nicht angekommen, d.h. ich sehe gerade "PN" ... Ich hatte doch ausdrücklich "eMail" geschrieben. Mit PN vom Forum hatte ich schon mal Probleme ... Ich habe nochmal im Spam-Ordner auf dem web.de-Mailserver nachgeschaut - und tatsächlich, da ist was von Dir abgelegt - glücklicherweise mit Antwort-eMail-Adresse. Du bekommst separat Bescheid.

Nochmal zum Trafo: Falls sich jemand ernsthaft dafür interessiert - ich würde auch einem Versuchs-Meßaufbau machen, um das Übersetzungsverhältnis zu ermitteln.

Grüsse aus Berlin PSblnkd

Nochmal zum Planartrafo und der Frage von Andre G. (andgst01) Ich habe mir den Trafo nochmal vorgenommen und einige Messungen daran gemacht.

Zum Aufbau (Anschüsse von rechts oben im Uhrzeigersinn):

• 1 bis 7 je eine Wdg voluminöses Cu-Blech = 6 Wdg,
• 9 bis 11 2x eine Wdg gleiches Material = 2 Wdg,
• 12 bis 14 2 x eine Wdg 4mm-Leiterbahn,
• 15 bis 25 Push-Pull-Seite mit 2x je 5 Wdg Cu-Blech.

Die Wicklung 1 bis 7 ist in die Push-Pull-Wicklung 15 bis 25 "eingeschachtelt".

Die Anschlußstifte haben d = 2,5mm.

Jede Wdg hat eine Induktivität von 10,7µH bei 100kHz, gemessen mit LCR-Meter "Agilent 4263B", in Summe ist das natürlich anders!

Ich hoffe, daß damit die wichtigsten Angaben nun vorhanden sind.

Grüsse aus Berlin

PSblnkd

@ Andre G. (andgst01) vom 01.03.2023 14:46 Ich hatte am 20.03.2023 die Messergebnisse zum Planartrafo gepostet ... nun doch keine Interese mehr?

Grüsse aus Berlin

PSblnkd

Vergeben sind:

• Planartrafo,

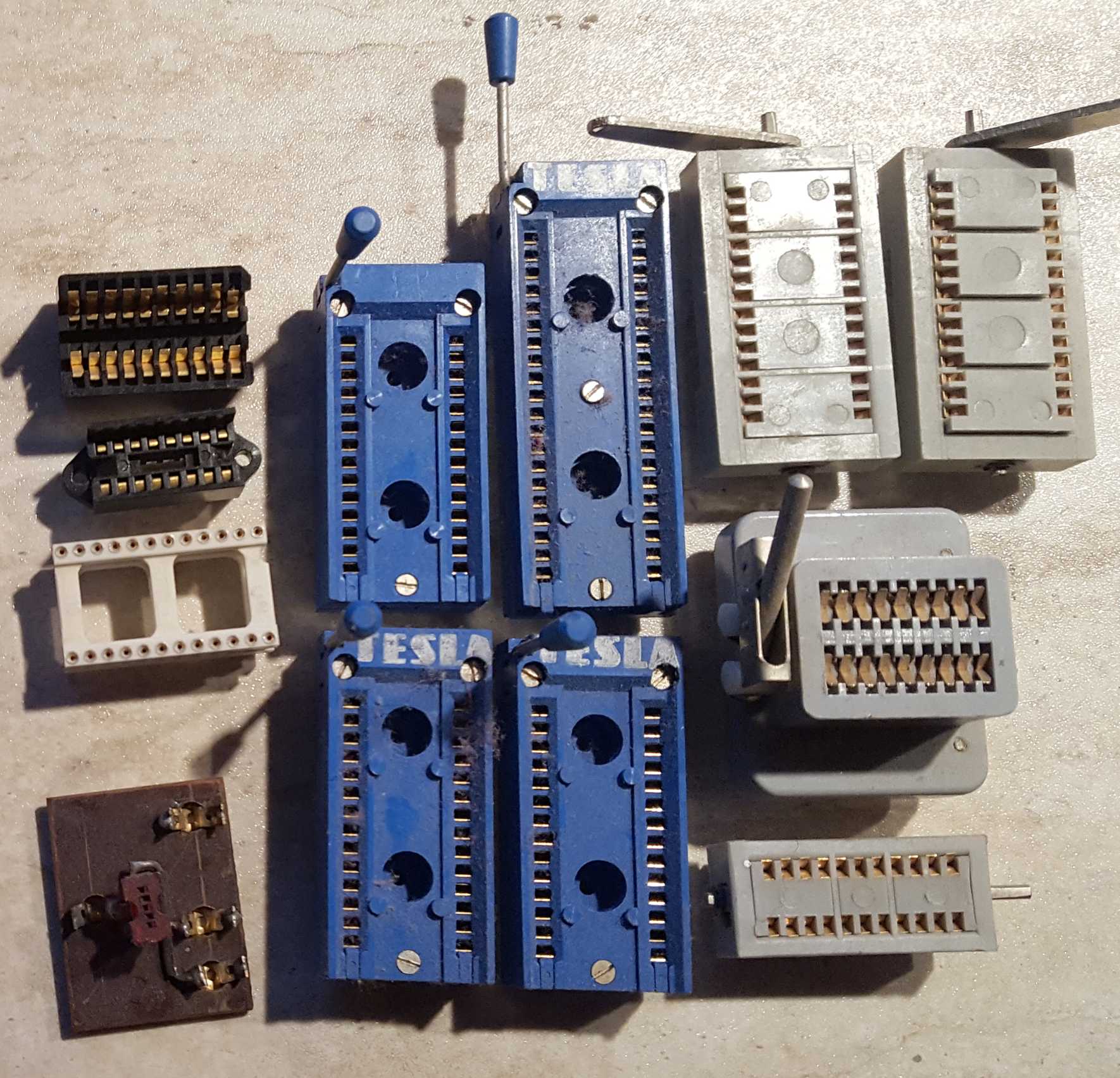

• GBR-7 Relais. Keiner Interesse für die Schwenkhebelfassungen und das Andere? EPROM-Programmiergeräte baut heutzutage wohl keiner mehr ...

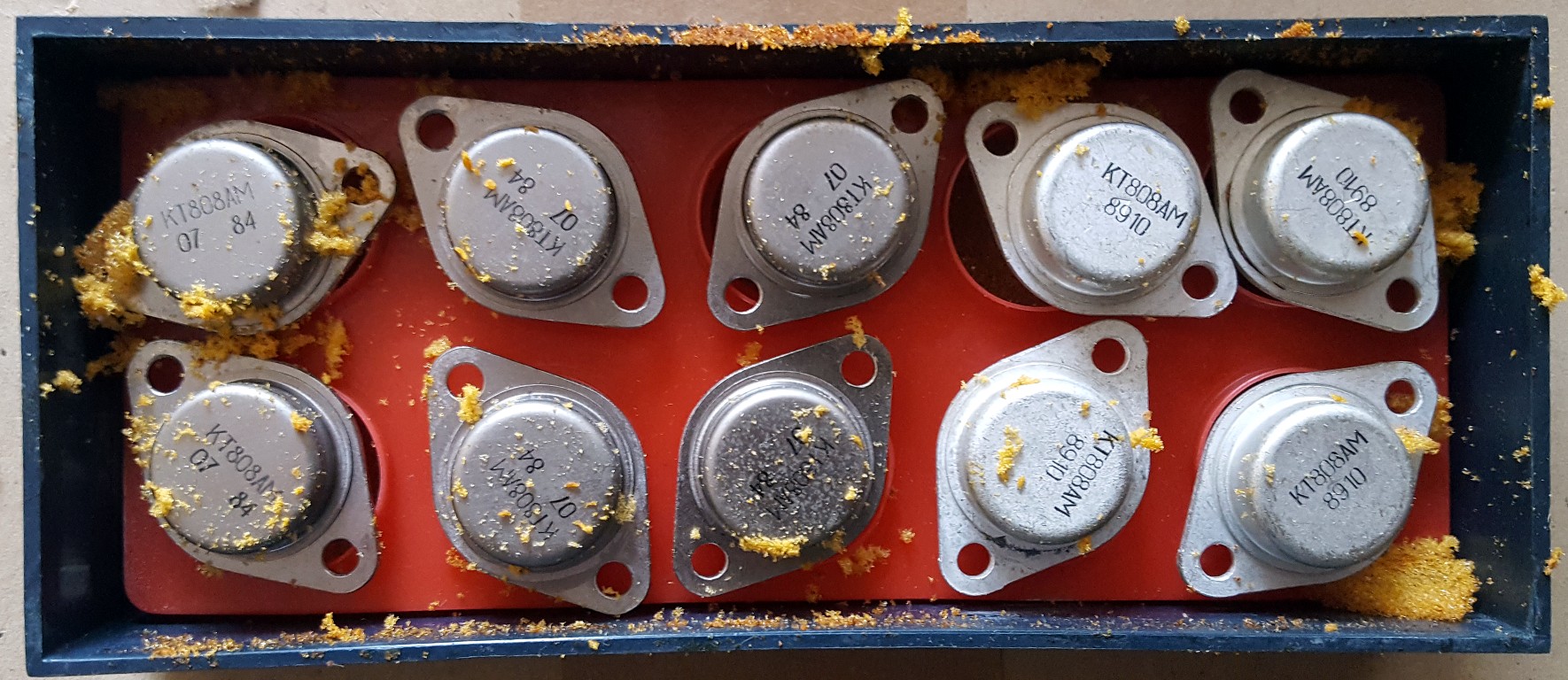

Noch eine Info zu den Russen-Transistoren: Es sind 150V/10A-Typen mit fT = 8MHz.

Richi hatte die mal untersucht: -> https://www.richis-lab.de/Bipolar67.htm, bzw. https://www.richis-lab.de/Bipolar48.htm.

Auch hier scheint das Bild beim Draufklicken gedreht und verzerrt zu sein - jedenfalls bei mir. Wenn man das aber in einem neuen Fenster aufruft, ist alles i.O.

Grüsse aus Berlin

PSblnkd

Peter S. schrieb:

EPROM-Programmiergeräte baut heutzutage wohl keiner mehr ...

Hab schon eines ...

Früher hatte ich auch eins - "EPROMMER für den KC85" selbst gebaut -> http://www.ps-blnkd.de/KC%2085/Beschreibung%20SEW.htm Ist jetzt alles im https://www.elektromuseum.de/ ...

Grüsse aus Berlin

PSblnkd
