LTSpice Bauteil und Pinbelegung

[A. B. (sfalbuer)]

Hallo!

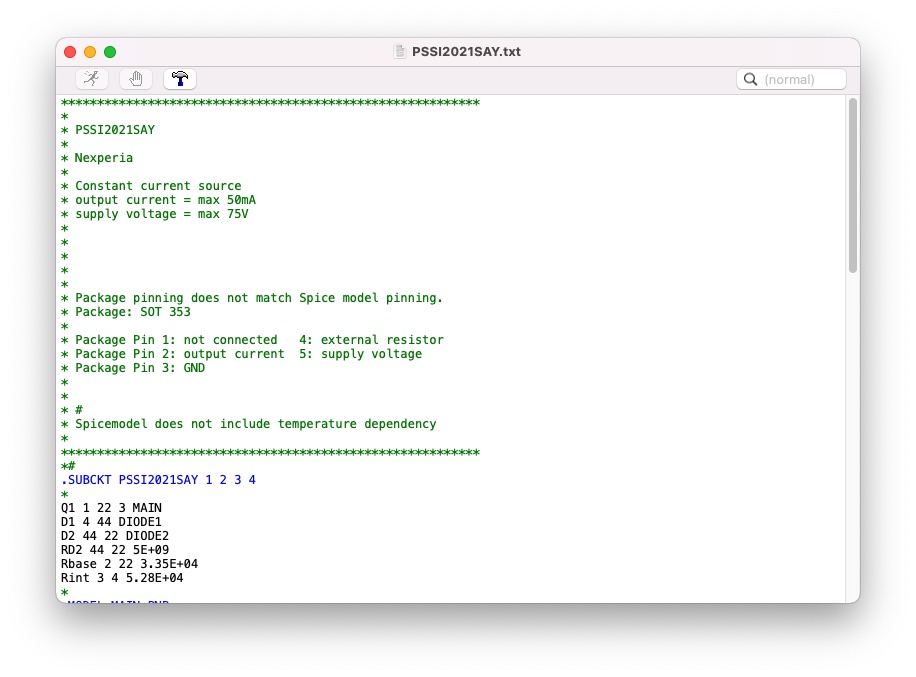

Ich möchte eine Konstantstromquelle in LTSpice einbinden und habe dafür
die entsprechende Datei vom Hersteller heruntergeladen:

https://assets.nexperia.com/documents/spice-model/PSSI2021SAY.txt

Ich kann diese auch einbinden und die Simulation starten, ABER der IC
hat in der Simulation nur vier Pins und nicht wie in echt fünf.
Grundsätzlich ist das in Ordnung, da pin 1 N.C ist, aber woher weiß ich
jetzt welcher pin welcher ist?

https://assets.nexperia.com/documents/data-sheet/PSSI2021SAY.pdf

Gruss

A.B

[Falk B. (falk)]

A. B. schrieb:
> N.C ist, aber woher weiß ich
> jetzt welcher pin welcher ist?

Das sieht man im Symbol. Für jeden Pin gibt es ein Fenster mit den
Eigenschaften, dort gibt es den Parameter "netlist order". Damit sagt
man LTspice, an welcher Position in der Netzliste das Pin sitzt. Der
erste Pin ist 1, nicht 0! Man KANN die IO-Pins der Schaltugnen 1 2 3 4
etc. nennen, das ist aber eher schlechter Stil. Sinnvoller sind echte
Namen wie in, out, ref etc.
Das Netz 0 ist immer global!

[A. B. (sfalbuer)]

Vielen Dank.

[H. H. (Gast)]

Ich habs mal angepasst.

[Toxic (Gast)]

H. H. schrieb:
> Ich habs mal angepasst.

Ob's funktioniert hat weiss man nicht - TO meldet sich nicht mehr.

So geht's mir auch alle naselang.Da macht man sich die
Muehe(editieren,testen etc...) und gibt dem TO eine fertige Loesung und
als Dankeschoen hoert man dann gar nichts mehr.Wenn man Pech hat gibt's
dann noch von irgendsoeinem Hampelmann eine Negativbewertung.
Nicht,dass das heissen soll ,dass da jemand auf den Knien vor mir
herumrutschen soll aber so ein kleines bischen Feedback kann man ja wohl
erwarten.
Was soll's......

[A. B. (sfalbuer)]

Hallo!

Ich habe deinen Beitrag geliked und die Simulation zum laufen bekommen!

Vielen Dank und weiter so!!!
