Unbekanntes Werkzeug

Thomas W. (goaty) OP 16.02.2023 19:32 #7350938

Lesenswert?

•

Was sind das für Werkzeuge ?

Und falls es jemand gebrauchen kann wird es verschenkt. (Außer ich kann es selbst gebrauchen ;-)

Angehängte Dateien:

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Marcel B. (mabu1) 16.02.2023 19:35 #7350940

Lesenswert?

•

▲
▼

Ich tippe auf Abstimmschraubendreher für irgendwelche speziellen Sachen? Abstimmschraubendreher sind oft ja im Betrieb einer Schaltung im Einsatz und daher isolierend aufgebaut. Beim Letzten Bild bin ich mir aber auch völlig unklar.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Maik .. (basteling) 16.02.2023 19:39 #7350945

Lesenswert?

•

▲
▼

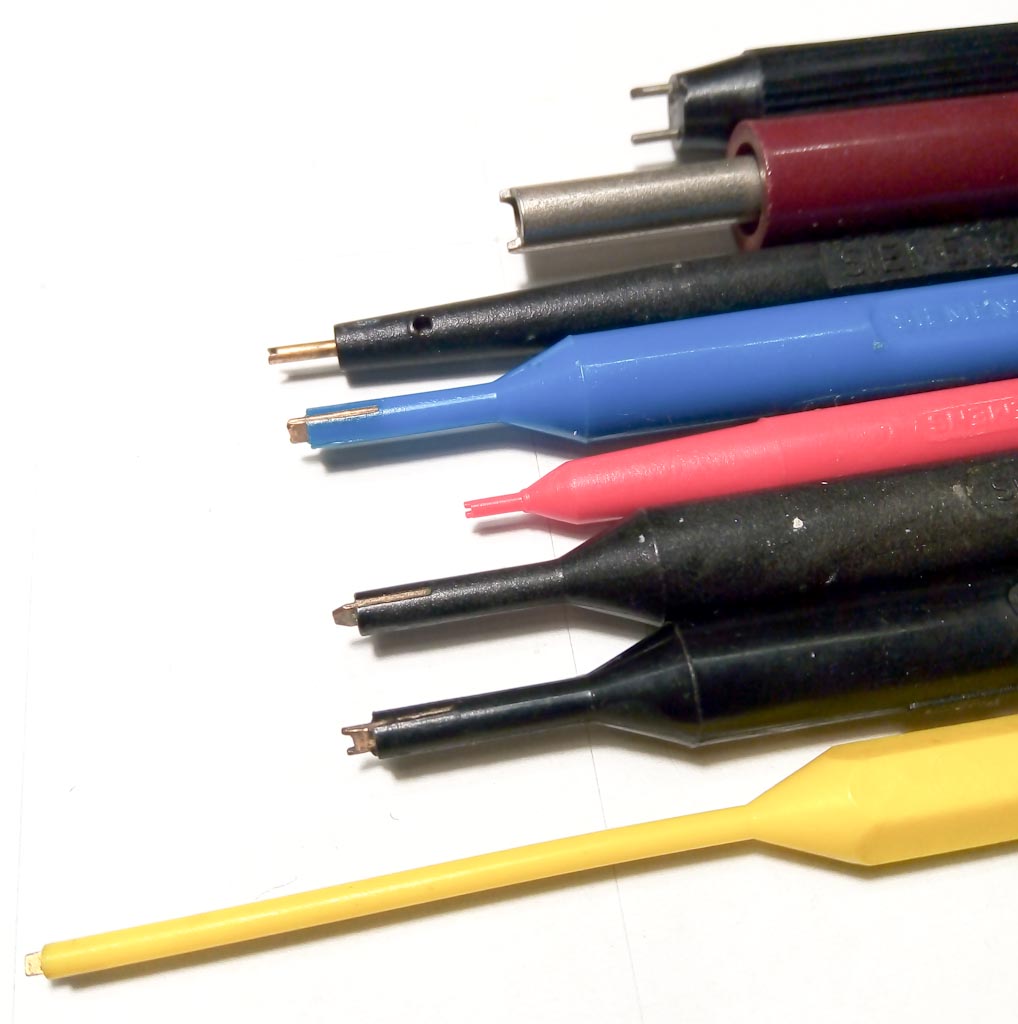

Die bunten Dinger sind Abgleichschraubendreher für Trimmkondendatoren. HF Schaltungen mögen keine großen Streukazitäten an den Trimmkondendatoren die teils nur wenige pF Kapazität haben. Der letzte der Stifte trägt den Namen Johansson - ein bekannter amerikanischer Hersteller von Hochfrequenzkondensatoren.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tilo R. (joey5337) 16.02.2023 19:49 #7350957

Lesenswert?

•

▲
▼

Im ersten/zweiten Bild das oberste schwarze könnte ein Leiterbahnunterbrecher sein, mit dem man auf Streifenrasterplatinen das Kupfer unterbrechen kann.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

23 Gast 16.02.2023 19:53 #7350962

Lesenswert?

•

▲
▼

Gut einen,

JOHANSON 8777 Flat Adjustment Tool, 1.2 and 2.2 mm.

Accessory Type: Tuning Tool.

Applications: Maintenance and repair.

Manufacturing: The 8777 is a trim potentiometer adjustment tool made of polycarbonate and spring steel for use with trimmers. To be used with: Johanson Series Cutting Capacitors 5200, 5400, 5500, 5600, 5700, 5800, 27000.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

23 Gast 16.02.2023 19:57 #7350968

Lesenswert?

•

▲
▼

Marcel B. schrieb:

Beim Letzten Bild bin ich mir aber auch völlig unklar.

haben alle seitliche Löcher?

ggf. wire-wrap

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Cheesus Gast 16.02.2023 20:00 #7350973

Lesenswert?

•

▲
▼

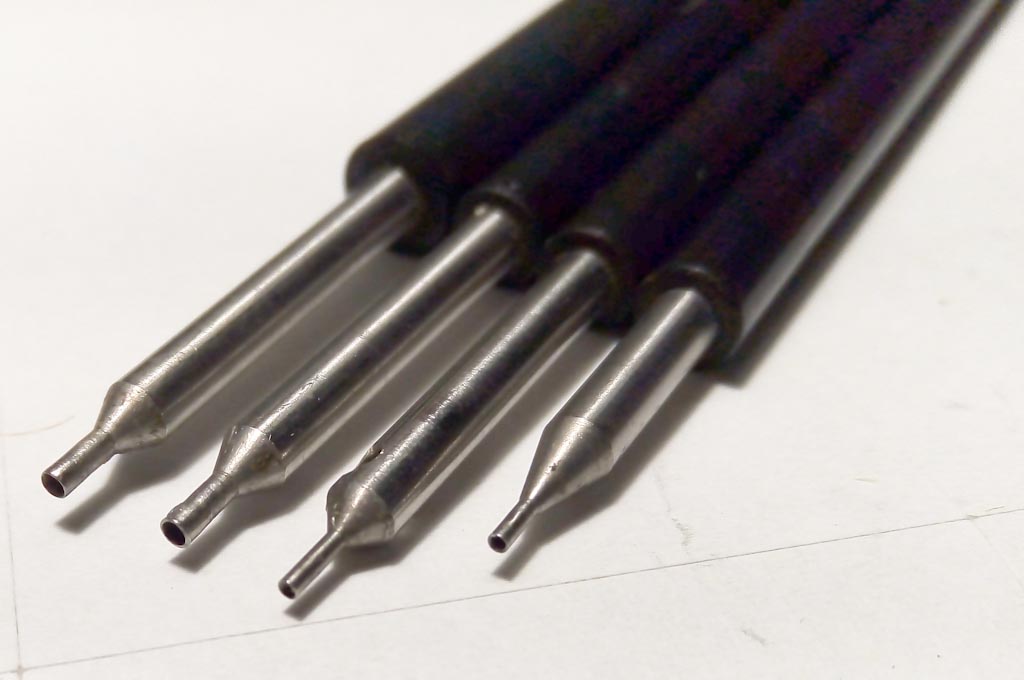

Die beiden letzten Bilder zeigen Werkzeuge, mit denen man Bauteile auslöten konnte. Lötstelle erhitzen und über den Draht durch die Platine stülpen. Wir haben dazu früher gerade geschliffene Kanülen benutzt, die natürlich aus Edelstahl waren. Bei ICs (flache Pins) ging das super.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael B. (laberkopp) 16.02.2023 20:06 #7350985

Lesenswert?

•

▲
▼

Tilo R. schrieb:

Im ersten/zweiten Bild das oberste schwarze könnte ein Leiterbahnunterbrecher sein, mit dem man auf Streifenrasterplatinen das Kupfer unterbrechen kann.

Könnte sein. Der zweite öffnet Muttern mit einem Schlitz die auf Achsen stecken.

https://www.google.com/search?q=schlitzmutter

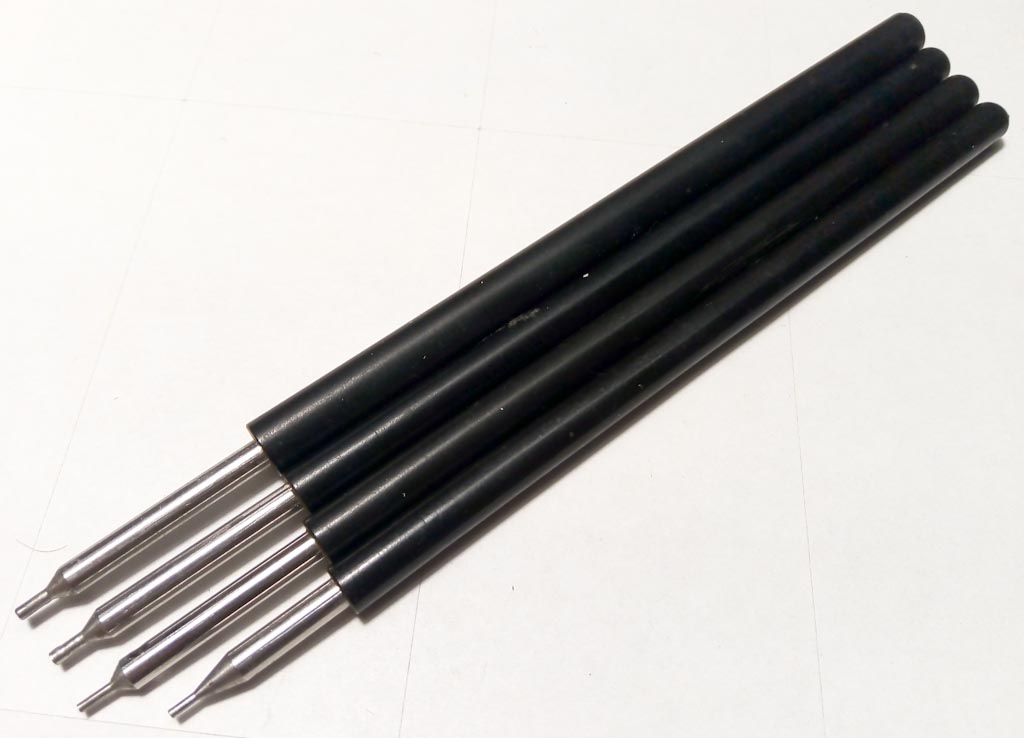

Bild 3/4 halte ich für Entlöthülsen: steckt man über den Pin einer THT Lötstelle nachdem man die Lötstelle mit dem Lötkolben flüssig gemacht hat, trennt so den Pin von der Leiterplatte weil Lötzinn nicht am Edelstahl haftet.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas W. (goaty) OP 16.02.2023 22:54 #7351129

Lesenswert?

•

▲
▼

Hammer. Vielen Dank für die Lösungen. Ich denke ich finde jemanden der es gebrauchen kann. Gruß an Alle!

Antwort Zitieren Bearbeiten Löschen Beitrag melden

michael_ Gast 17.02.2023 00:40 #7351229

Lesenswert?

•

▲
▼

Maik .. schrieb:

Die bunten Dinger sind Abgleichschraubendreher für Trimmkondendatoren. HF Schaltungen mögen keine großen Streukazitäten an den Trimmkondendatoren die teils nur wenige pF Kapazität haben.

Früher hat ma dazu Abgleichbesteck gesagt.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Max Gast 17.02.2023 01:00 #7351234

Lesenswert?

•

▲
▼

Oh so was zum abgleichen könnte ich gebrauchen. Mir würden ein oder zwei Größen reichen

Antwort Zitieren Bearbeiten Löschen Beitrag melden

michael_ Gast 17.02.2023 01:10 #7351239

Lesenswert?

•

▲
▼

Hier:

https://www.ebay.de/itm/115184575003?epid=8016123962&hash=item1ad189221b:g:e1YAAOSwfUBh3TVv&amdata=enc%3AAQAHAAAAoPkZ3Rvhim5wY9VHwO4XNKF4epbK8UidVcNSa2Dq63jx%2BdwNwiodPAdUbnP2ooY925rRnV7KAW0FxLxsu7Xd3NL8aG7qeixl6QIMCCGRnyvYc3Nedk0cnGWqjBi%2BF2LoiTNv0fNDtSO%2FNPsHsmWixgoqWyAthjgaqJIBCipXJjxSfp2psus%2Bn6JaITWh%2BTv4%2FPWrTczVoGC5qZuHgdUzZ3M%3D%7Ctkp%3ABk9SR6r0h8vLYQ

Es fehlt aber der Messing oder Alukern.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Uli S. (uli12us) 17.02.2023 21:04 #7352021

Lesenswert?

•

▲
▼

Ich tippe beim letzten Bild eher auf Auspinner. Als Entlötnadel dürften die Teile zu massiv sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Manfred Gast 17.02.2023 21:35 #7352036

Lesenswert?

•

▲
▼

Uli S. schrieb:

Ich tippe beim letzten Bild eher auf Auspinner.

Dafür scheint mir der dünne Hals etwas kurz.

Als Entlötnadel dürften die Teile zu massiv sein.

Es gibt keine Maße und im Bild keinen Anhaltspunkt zum Vergleich.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Wollvieh W. (wollvieh) 17.02.2023 22:48 #7352060

Lesenswert?

•

▲
▼

Tilo R. schrieb:

Im ersten/zweiten Bild das oberste schwarze könnte ein Leiterbahnunterbrecher sein, mit dem man auf Streifenrasterplatinen das Kupfer unterbrechen kann.

Ich habe genau den in weiß. Wurde mir damals als Leiterbahnunterbrecher verkauft, glaub von Conrad. :)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Meier B. (meier_b) 19.02.2023 20:04 #7353966

Lesenswert?

•

▲
▼

Ich habe Dir eine Mail geschickt, ist die angekommen?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas W. (goaty) OP 19.02.2023 21:00 #7354028

Lesenswert?

•

▲
▼
