Diskreter VFD DC-Wandler / LED mit "extra" chip?

Klaus R. OP #7354151
Lesenswert?
• ▲
▼

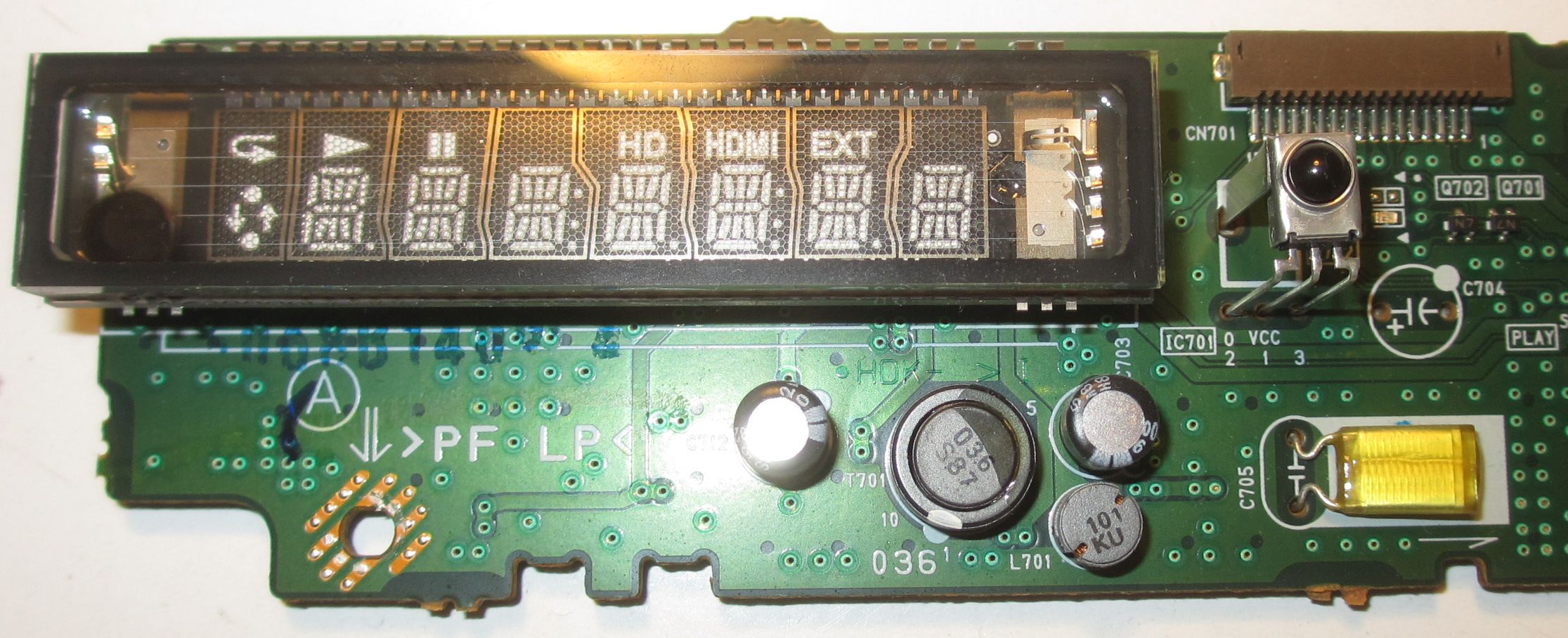

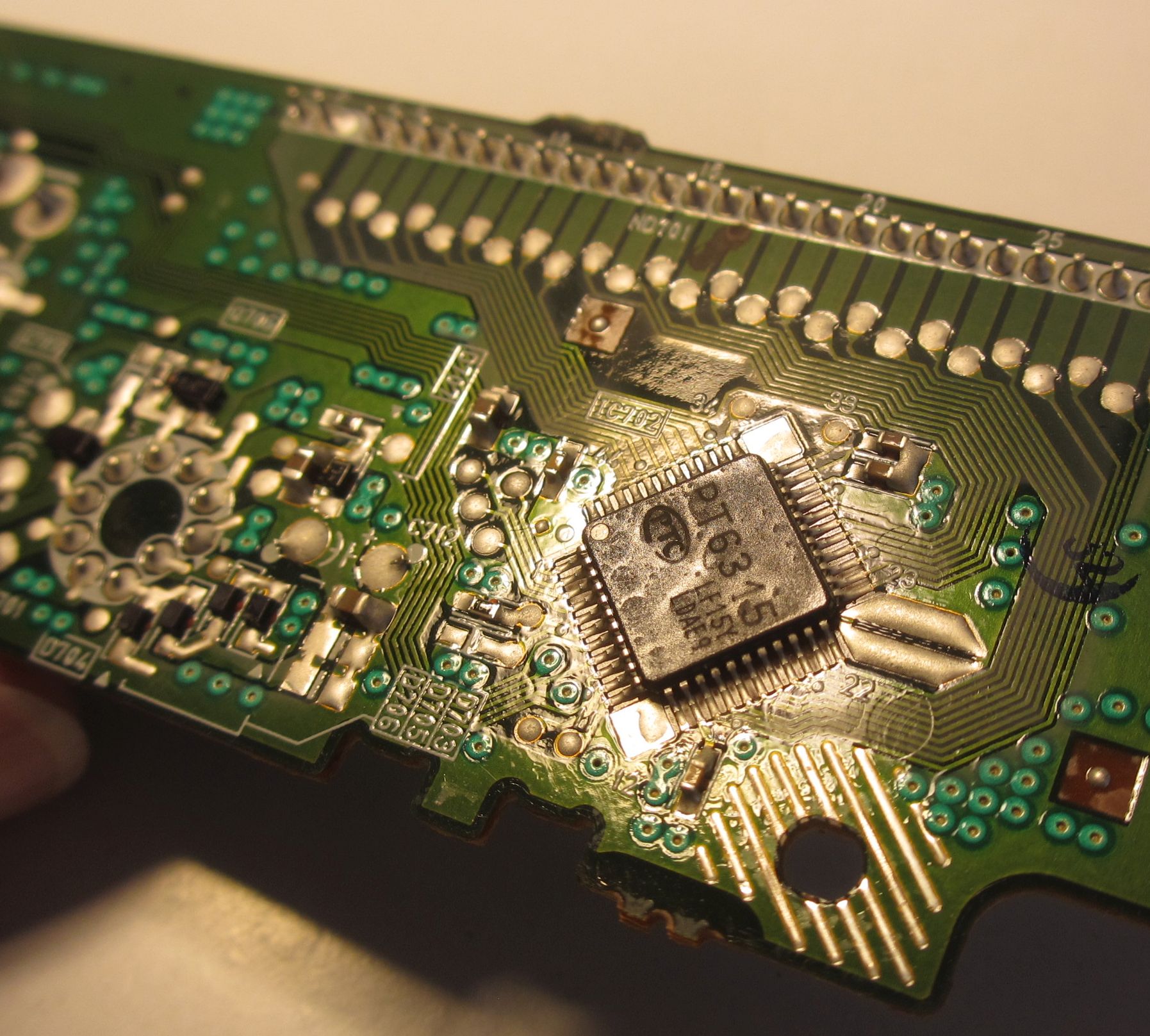

...beim Schlachtfest des Blueray fiel mir auf, dass die VFD Anzeige direkt auf dem Anzeigeboard ihre -xxV und ggf weitere Spgen erzeugt - interessant, noch nie zuvor so gesehen!

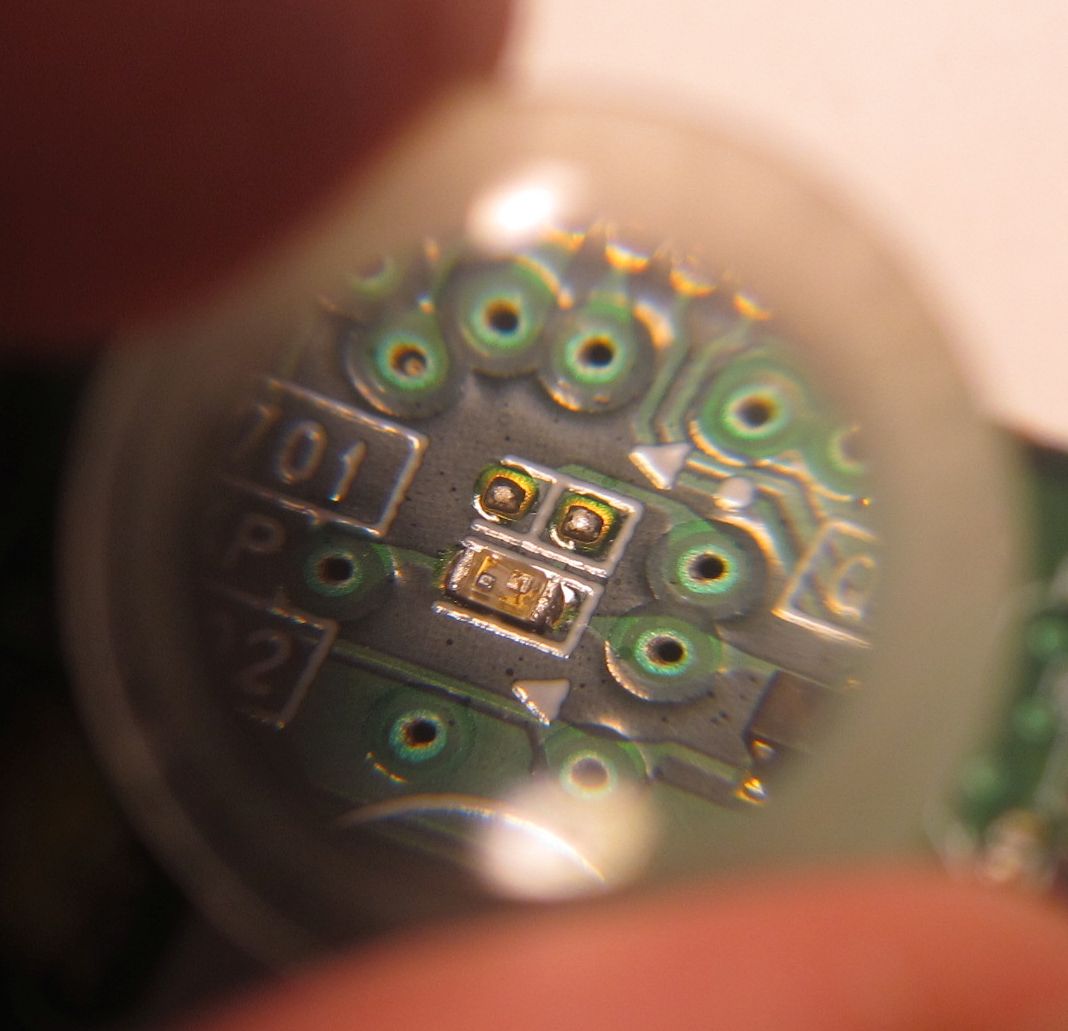

ON stellt eine blaue LED in 0805 dar, aber mit einer RevProt Diode im selben Gehäuse? Nein, die leuchtet nicht zusätzlich rot :) Auch noch nie gesehen sowas in 0805...sonst wer?

Klaus.

Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Ben B. (Firma: Funkenflug Industries) #7354172
Lesenswert?
• ▲
▼

Das kommt daher, daß diese VFDs praktisch wie direkt geheizte Elektronenröhren funktionieren. Sprich der Heizdraht ist Teil der Stromversorgung darf nicht mit Gleichspannung geheizt werden, sonst leuchtet eine Seite heller als die andere weil sich das Potential über die Länge der Heizdrähte ändert. Manchmal wird direkt aus dem Netzteil eine kleine Wechselspannung bereitgestellt, manchmal wurden solche extra-Wandler verwendet, da hat jeder seine eigene Suppe gekocht.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
Beitrag #7354175 wurde von einem Moderator gelöscht.
Beitrag #7354194 wurde von einem Moderator gelöscht.
olaf Gast #7354322
Lesenswert?
• ▲
▼

Sprich der Heizdraht ist Teil der Stromversorgung darf nicht mit Gleichspannung geheizt werden, sonst leuchtet eine Seite heller als die andere weil sich das Potential über die Länge der Heizdrähte ändert.

Muss man nicht unbedingt. Wenn man die Teile selber mit dem Mikrocontroller ansteuert dann kann man die Einschaltzeit der Anoden auch variieren um das auszugleichen. Ausserdem haben "moderne" VFDs gerne auch nur Spannungen von 3V am Heizdraht, das ist wenig gegenueber 24V(oder mehr) Anodenspannung. Es kann sein das man diesen Effekt garnicht sieht.

Heizwicklung vom Trafo war halt am einfachsten als es noch Trafos in Geraeten gab.

Olaf

Antwort Zitieren Bearbeiten Löschen Beitrag melden
