Entschuldigung das ich so blöd frage, aber ich kenn mich da nicht so aus.
Hatte nur diese Idee, falls ein Produkt durchfällt diesen Inpuls zu benützen um ein Kemo einzuschalten.
Dann geht mir ein LED Lichtband an, damit ich schauen kann wo der Produkt liegt.
Jedoch habe ich keine ahnung wie ich das schalten kann.
Würden Sie mir helfen ? mit welchem Mikrochip und die diese 2 Kabel nehmen kann für die Schaltung ?
Danke
Ohne irgendwelche Daten oder Infos zum Impulssignal zu haben:
Du kannst das Signal nehmen und damit ein Transistor ansteuern. Dieser übernimmt quasi die funktion des Schalters vom Kemo. Eventuell wirst du, so denke ich, noch irgendeine Elektronik drumherum basteln müssen.
Aber ohne Infos muss man seine Kristallkugel befragen :D
Ohne irgendwelche Daten oder Infos zum Impulssignal zu haben:
Du kannst das Signal nehmen und damit ein Transistor ansteuern. Dieser
übernimmt quasi die funktion des Schalters vom Kemo. Eventuell wirst du,
so denke ich, noch irgendeine Elektronik drumherum basteln müssen.
Aber ohne Infos muss man seine Kristallkugel befragen :D
Habe nur mit einem Multimeter die 2 Kabel gefunden, dass wenn etwas runterfällt, da die Werte sich ändern.

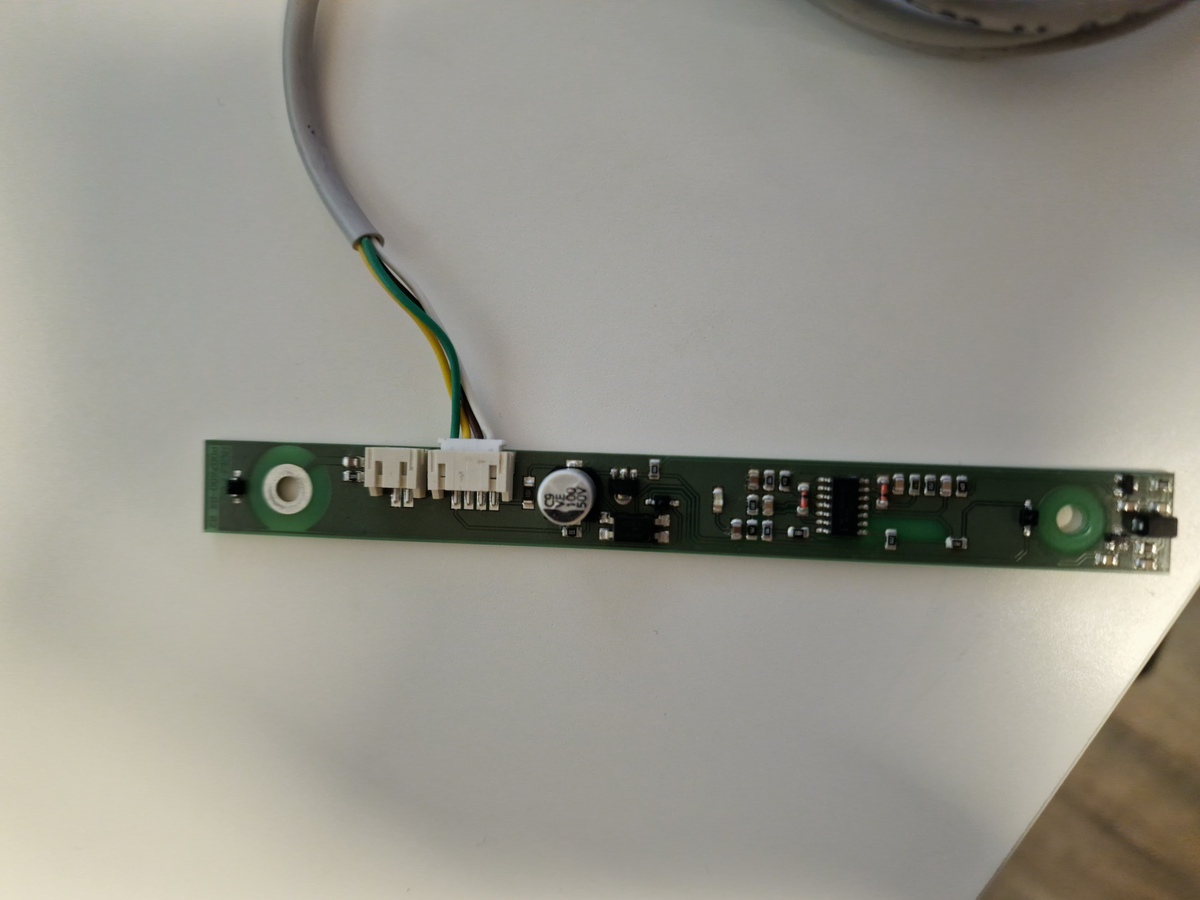

Das sieht so aus wie auf dem Foto, das ist die Fotozelle die im Automat verbaut ist. Brauner und grüner Kabel geben ein Impuls zum automaten. Die erkennt ob sich die Spirale nocheinmal drehen soll oder nicht.
Falls etwas nicht erkannt wird, dreht sich diese Spirale mit dem Produkt wieder.
Es macht keinen Sinn, dir das im Detail aufzuschreiben, weil du die Fachbegriffe nicht verstehst und das nötige Equipment dazu nicht hast. Selbst wenn du es dir leihen könntest, müsstest du damit auch umzugehen lernen. Das ist in absehbarer Zeit nicht vorstellbar.
Besorge ein Speicheroszilloskop und lerne damit umzugehen. Damit kannst du die Eigenschaften des Signals ermitteln.
Danach musst du herausfinden, wie viel zusätzliche Last die Signalquelle verträgt. Dazu muss man den Schaltplan der Sensorplatine in Teilen reverse-engineeren und die Datenblätter der Bauteile lesen, verstehen und miteinander verrechnen. Wahrscheinlich wirst du schon daran scheitern, die Datenblätter der zu finden.
Dieses Kemo Modul kannst du gleich weg werfen. Anstatt es aufzubrechen und ebenso aufwändig zu analysieren baut man diesen Teil besser passend neu.
Mhh ja.. also wenn du nichts zum Signal sagen kannst, dann wird es natürlich schwer...
Nützlich wäre es zu wissen was das für ein Signal ist. Spannungssignal? Stromsignal? Offset?
Ist es tatsächlich ein Impuls? Wie lang ist er? Pegel?
Vermutlich werden wir die benötigen Daten des Signals ja nicht erhalten, vielleicht lässt sich das alles anders realisieren?
Vielleicht ist es einfacher dich an den Motor der Spiralen zu hängen? (Je nach Aufbau und ansteuerung natürlich)
Oder Bau dir deinen eignen Sensor da rein.
Mhh ja.. also wenn du nichts zum Signal sagen kannst, dann wird es
natürlich schwer...
Nützlich wäre es zu wissen was das für ein Signal ist. Spannungssignal?
Stromsignal? Offset?
Ist es tatsächlich ein Impuls? Wie lang ist er? Pegel?
Vermutlich werden wir die benötigen Daten des Signals ja nicht erhalten,
vielleicht lässt sich das alles anders realisieren?
Vielleicht ist es einfacher dich an den Motor der Spiralen zu hängen?
(Je nach Aufbau und ansteuerung natürlich)
Oder Bau dir deinen eignen Sensor da rein.
Ich muss mich fast an dieser Fotozelle hangen, da der Automat ca. 80 Motoren hat und jeder separat lauft...
Nützlich wäre es zu wissen was das für ein Signal ist.
Leider habe ich bis jetzt nicht den Eindruck, daß Du es in absehbarer Zeit in der Lage sein könntest Dein Signal hinreichend gut zu analysieren; sorry, aber in diesem Punkt muß ich u.a. Stefan zustimmen.
Eine weitaus realistischere Perspektive Dein Projekt noch zu retten würde ich darin sehen, daß vielleicht hier jemand mitliest, dem Dein (oder ein ähnlicher) Automat auch schon mal untergekommen ist. Deshalb wäre es wohl am sinnvollsten, wenn Du uns dazu einmal etwas mehr Details mitteilen würdest: Marke, Hersteller, Typenbezeichnung etc…
Wo sich auf Deinem Automaten das Typenschild befindet, denn das solltest Du schaffen; davon machst Du dann am Besten ein Foto und postest dieses hier - vielleicht hast Du ja Glück?!
Habe nur mit einem Multimeter die 2 Kabel gefunden
Ist das hier eine lustige Ratestunde? Welche 2 Kabel auf dem Foto sind das? Kannst du von der Leiterplatte ein brauchbares Bild von der Ober- und eines von der Unterseite machen? Solche Bilder, wo man die Leiterbahnen und IC-Bezeichnungen erkennen kann?
Und habe erkannt, dass bei diesen 2 Kabeln den Wert ändert.
Weil man Strom nicht sehen oder hören kann: wie hast du das "erkannt"? Hast du das gemessen? Wenn ja: womit? Und welcher physikalische Wert ändert sich wie und wie lange dauert diese Änderung?
dass sobald diesen Inpuls gibt ein Kemo m113a eingeschaltet wird.
Es ist ein Impuls mit 'm'. Im Gegensatz dazu schreibt man Inbus (diese Innensechskant-Schrauben) mit 'n'.
Hast du die Bedienungsanleitung des Kemo-Zeitschalters gelesen? Die Eingänge dieses Moduls sind sicher nicht Potentialfrei. Du brauchst da einen Taster, um das Ding zu starten. Oder eben alternativ ein Relais.
Ohne Grundlagenwissen in ein völlig unbekanntes Gerät einzugreifen, vergiß es.
Ein Profi würde versuchen, von der Platine den ungefähren Schaltplan abzuzeichnen.
