Forum: Platinen KICAD 6 Unverbundene Leiterbahn ohne DRC Fehler?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Martin B. (Firma: Dynamics) (maddinpfuscht)


Angehängte Dateien:

Lesenswert?

Hallo,
ich bräuchte Hilfe bei folgenden Problem in KICAD 6.0.10:

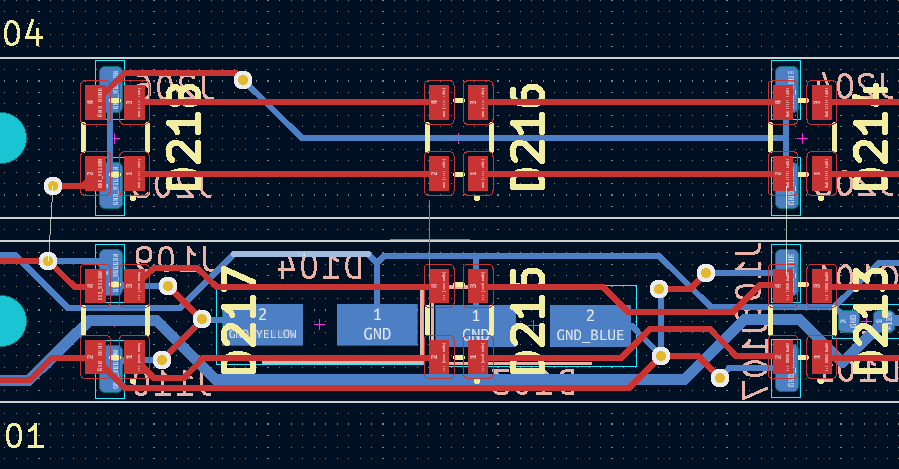

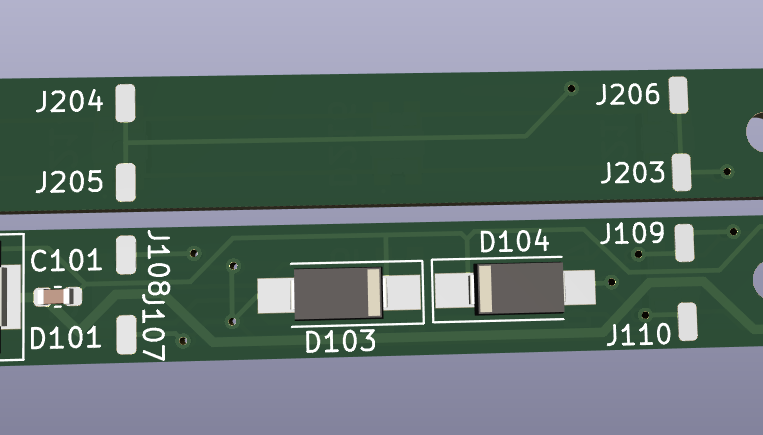

Bei der Platinen handelt es sich um eine LED-Schaltung welche an die
Ecken eines Carbon-Heckflügels angebracht wird. Dabei werden die beiden
"Platinenhälften" durch Lötpads, auf denen Winkelleiter oder einfach
Kabel angebracht werden, miteinander verbunden. KiCad weiß von dieser
externen Verbindung nichts und spuckt deshalb DRC-Fehler auf. Weiß
jemand wie man sowas wegtrickst?
Freue mich auf jede Idee!!
Kann leider keine zwei verschieden Platinen machen, sondern es muss eine
sein.

von Wendels B. (wendelsberg)


Lesenswert?

Martin B. schrieb:
> Kann leider keine zwei verschieden Platinen machen, sondern es muss eine
> sein.

Dann verbinde die fraglichen Pins halt. Beim Schneiden/Saegen stoeren
die doch nicht.

von Martin B. (Firma: Dynamics) (maddinpfuscht)


Lesenswert?

Dann hab ich ne Leiterbahn über edge.cuts. Da gibts spätestens beim
review eine aufn Deckel :/.
Trotzdem Danke :)

von Dirk F. (dirkf)


Lesenswert?

Nimm die elektrischer Verbindung im Schaltplan raus.
Zeichne alstelle eine normale grafische Linie (kein wire), damit man den
Schaltplan noch lesen kann,

von Stefan F. (Gast)


Lesenswert?

Dirk F. schrieb:
> Zeichne alstelle eine normale grafische Linie

Oder einen Connector.

von Martin B. (Firma: Dynamics) (maddinpfuscht)


Lesenswert?

Habs jetzt mal grafisch gelöst. Sieht halt unschön aus im Schaltplan,
aber funktioniert vorerst.
Danke für die schnellen Antworten Jungs!!!
