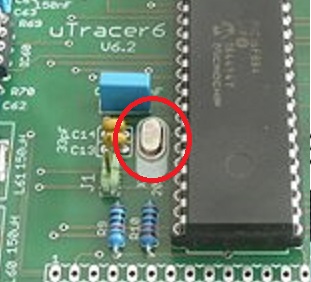

Quarze gesuchtHi bin auf der suche nach bedrahteten miniatur Quarzen. Pinabstand 2,54mm und ungefähr nur halb so groß wie HC49. kennt da zufällig jemand eine Bezugsquelle ? schönen Sonntag noch ;-)
Angehängte Dateien:
HC46 sollte das sein. Da sollte ein extra Lötauge für normale Quarze im Raster 4,88mm sein.
Welche Frequenzen benötigst du?
Länge, Breite, Höhe, Fläche, Volumen? Laut Anleitung sollte der Quarz wohl bei 20MHz schwingen (Layout S.23 bzw. Stückliste S.26) https://www.dos4ever.com/uTracer6/uTracer6_con_man.pdf Soetwas wie der ECS-200-20-46X könnte laut Maßangaben im DB passen. https://www.digikey.de/de/products/detail/ecs-inc/ECS-200-20-46X/2676592
Warum glaubst du das? Auf der Abbildung der Platine in der Anleitung (S.23) ist davon nichts zu sehen.
8Mhz und da wirds schon problematisch! der u-Tracer hat damit nichts zu tun was ich vorhabe.
Gast
#7418205
Die gibts auch in winzigen Zylindern, so wie die 32kHz Uhrenquarze.
Reine Mutmaßung und wie man sieht unzutreffend. Die weiße Fläche unter dem Quarz hielt ich für den Bestückungsaufdruck in HC49-Größe und den schwarzen Punkt für besagtes Lötauge. Bei genauerer Betrachtung handelt es sich wohl um eine Isolierfolie mit Lochung für HC49.
Gast
#7418221
Ich würde einen HC49 nehmen und die Beine biegen. Platz ist ja genug.
Um Mutmaßungen vorzubeugen, ist die halbwegs vollständige Nennung der Anforderungen die beste Möglichkeit. Als nächste Salamischeibe kommen dann die Anforderung bzgl. Lastkapazität? So ganz ins Blaue geschossen war das nämlich nicht - immerhin handelt es sich bei der gezeigten Platine um die des μTracers. Einem HC-49 die Beine zu verbiegen, kann leicht zu Stress an der Kontaktdurchführung führen - also Vorsicht. nochmals: der u-Tracer hat damit nichts zu tun !
