EAGLE 7.7 Problem Export SVG mit eagle2svg-1_4_1.ulp

Binford S. (binfordsoft) OP 29.08.2023 10:31 #7487890

Lesenswert?

•

Hallo Miteinander,

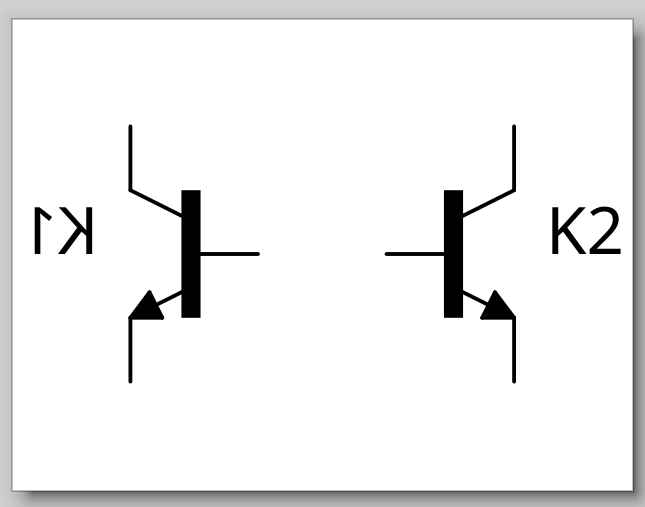

ich möchte mit eagle2svg-1_4_1.ulp einen Schaltplan (für Dokus) in SVG exportieren. Leider werden dabei von gespiegelten Bauteilen, der Names-Layer gespiegelt ausgegeben. Habt Ihr evt. eine Lösung für das Problem?

Gruß

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Rainer W. (rawi) 31.08.2023 19:22 #7489665

Lesenswert?

•

▲
▼

Binford S. schrieb:

Habt Ihr evt. eine Lösung für das Problem?

Nachgucken, wo und warum der Fehler passiert
Fehler beheben

Für die ULP-Programmierung gibt es ein detailiertes Handbuch (upl_de.pdf, 178 Seiten) im Verzeichnis <eagle>\doc

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Binford S. (binfordsoft) OP 01.09.2023 09:27 #7489922

Lesenswert?

•

▲
▼

Rainer W. schrieb:

Für die ULP-Programmierung gibt es ein detailiertes Handbuch (upl_de.pdf, 178 Seiten) im Verzeichnis <eagle>\doc

Danke für den Tipp! Leider gibt es diese "upl_de.pdf" in besagtem Verzeichnis nicht. In Sachen ULP kenne ich mich nicht aus. Ich bin einfacher Benutzer.

Angehängte Dateien:

eagle2svg-1_4_1.ulp (33,4 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Bauform B. (bauformb) 01.09.2023 09:50 #7489934

Lesenswert?

•

▲
▼

the quick brown fox jumps over the lazy dog

Angehängte Dateien:

ulp_de.pdf (1,02 MB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Rainer W. (rawi) 01.09.2023 12:36 #7490101

Lesenswert?

•

▲
▼

Binford S. schrieb:

Leider gibt es diese "upl_de.pdf" in besagtem Verzeichnis nicht.

ulp_de.pdf gibt es auch nicht? Sorry für den Buchstabendreher.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Udo K. Gast 02.09.2023 09:18 #7490558

Lesenswert?

•

▲
▼

Der Fehler passiert irgendwo in der Funktion "svgWriteText" zum Schreiben von Text. Da wird das Mirror Flag nicht richtig behandelt.

Vielleicht kann dir einer der Autoren des Skripts weiterhelfen - die Emails stehen ja drinnen. Ein einfaches Testfile würde die Hilfsbereitschaft enorm erhöhen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Binford S. (binfordsoft) OP 04.09.2023 09:37 #7491512

Lesenswert?

•

▲
▼

Wie schon erwähnt, kenne ich mich mit ulp nicht aus. Ein Testfile liefere ich natürlich. Danke an alle für die Hilfe.

Angehängte Dateien:

Testfile_EAGLE7.7.sch (82,2 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Bauform B. (bauformb) 04.09.2023 11:08 #7491572

Lesenswert?

•

▲
▼

Mit dieser Änderung funktioniert zumindest dein Testfile. Aber probier mal etwas größeres...

--- eagle2svg-versuch1.ulp      2023-09-04 11:04:15.119319083 +0200

+++ eagle2svg-1_4_1.ulp 2023-09-04 11:02:53.427318463 +0200

@@ -241,7 +241,7 @@

        {style+="font-family:courier new;";}

        int dy = 0;

-       if (align == -1 || xflip == -1)

+       if (align == -1)

        {       style += " text-anchor:end;"; }

        else if (align == 0)

        {       style += " text-anchor:middle;"; }

@@ -259,8 +259,8 @@

        if (angle!=0)

        { sprintf(rot, " rotate(%f)", angle); }

-//     if (xflip!=1)

-//     { sprintf(scl, " scale(%d, 1)", xflip); }

+       if (xflip!=1)

+       { sprintf(scl, " scale(%d, 1)", xflip); }

        if (dy!=0)

        { sprintf(trn2," translate(0, %f)", u2mm(dy)); }
