Was für ein Stecker ist das? (1,27 mm Raster, 2 Pins)

Jörg W. OP Moderator Persönliche Seite #7507485
Lesenswert?
• ▲
▼

Kann mir einer auf die Sprünge helfen?

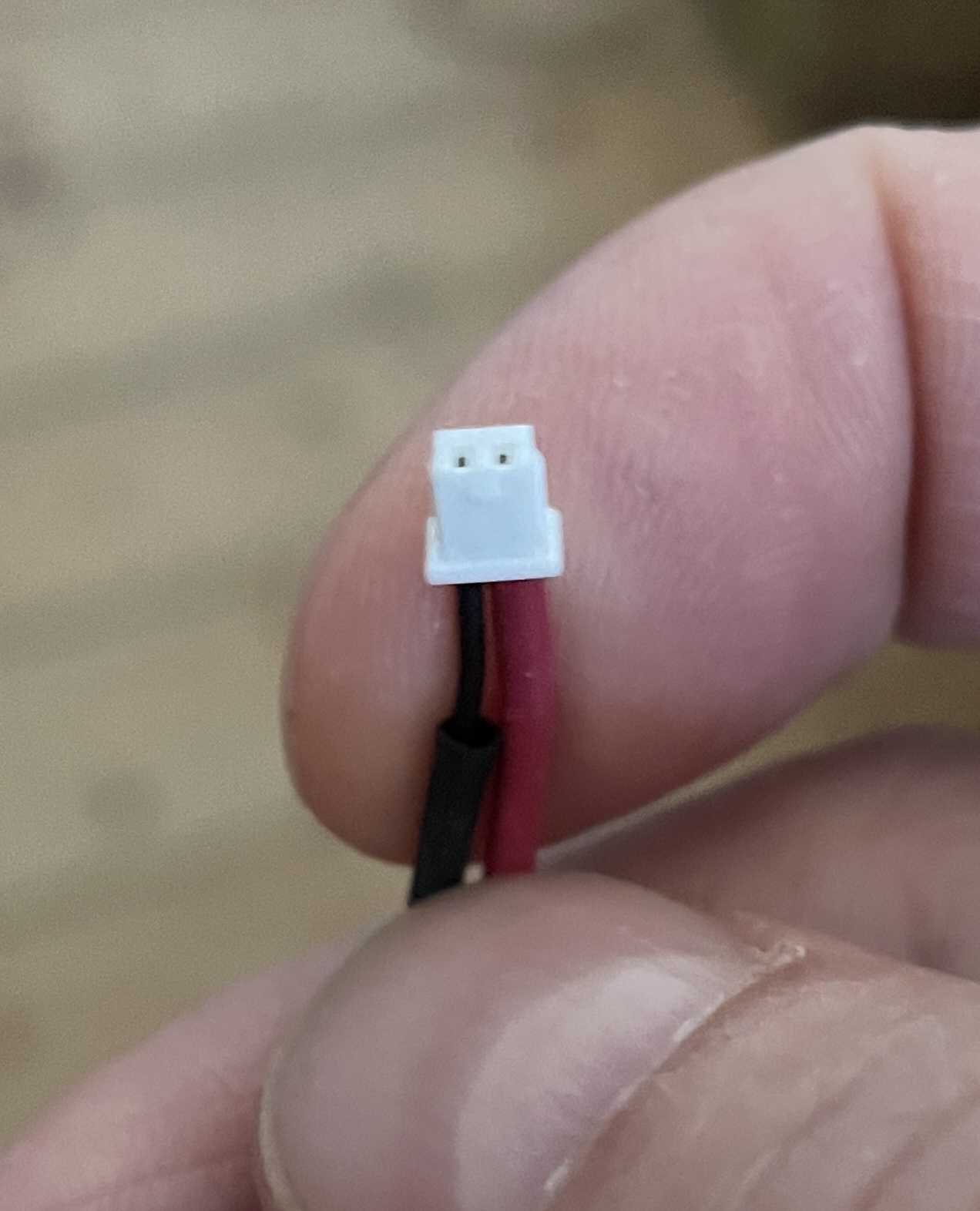

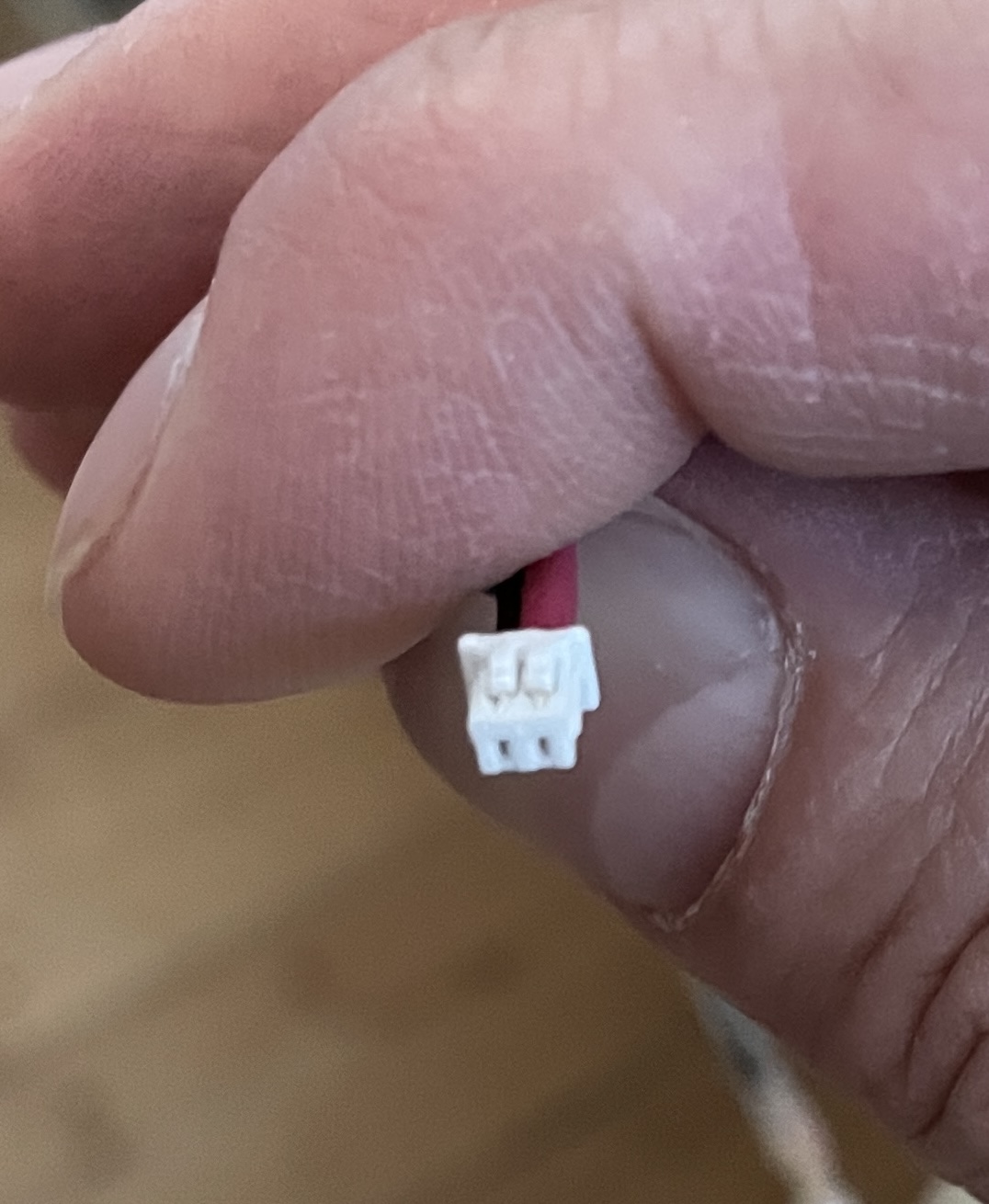

Sorry für die matschigen Bilder, besser ist mir auf die Schnelle das Fotografieren des kleinen Dings nicht gelungen.

Außenabmessungen: 3,0 mm breit ohne Führungsnasen, 3,7 mm mit Führungsnasen; 2,4 mm hoch; hinterer Kragen 3,2 x 4,3 mm².

Wenn ich bei Mouser o.ä. suche, habe ich keine rechte Idee, an welcher Stelle ich mit der Suche anfangen müsste.

ps: Ich nehme gern auch Hinweise auf einen komplett gecrimpten Kabelsatz entgegen.

Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Jörg W. OP Moderator Persönliche Seite #7507496
Lesenswert?
• ▲
▼

Andreas S. schrieb:

Es könnte sich um einen der unzähligen Typen von JST handeln:

Danke erstmal, ist zumindest ein Anlaufpunkt.

Und bist Du wirklich sicher, dass es sich um ein 1,27 mm-Raster handelt und nicht um 1,2 mm, 1,25 mm oder 1,3 mm?

Nein, natürlich nicht. ;-) So genau lässt sich das mit meinen Mitteln hier nicht messen. Könnte ggf. sogar 1,5 mm sein. Müsste sich dann anhand der anderen (besser messbaren) Maße finden lassen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
Jörg W. OP Moderator Persönliche Seite #7507502
Lesenswert?
• ▲
▼

Harald A. schrieb:

Molex Picoblade vlt.?

Danke, ich denke, das sieht gut aus. Leider ist die Datenblattlage bezüglich des Steckergehäuses zumindest bei Digikey dürftig: da steht alles drin, wie die Dinger auf 'ner Rolle verpackt sind, aber Abmessungen habe ich nicht gefunden … habe mir das STP-File vom 3D-Modell geladen, was ich da messen kann, dürfte das passen.

Danke an alle fürs Mitdenken und -gucken!
