R&S EK-070 Schaltbild für Speisung EK070 N3 (629.9018.02)

Giovanni D. OP #7515508
Lesenswert?
• ▲
▼

Guten Tag

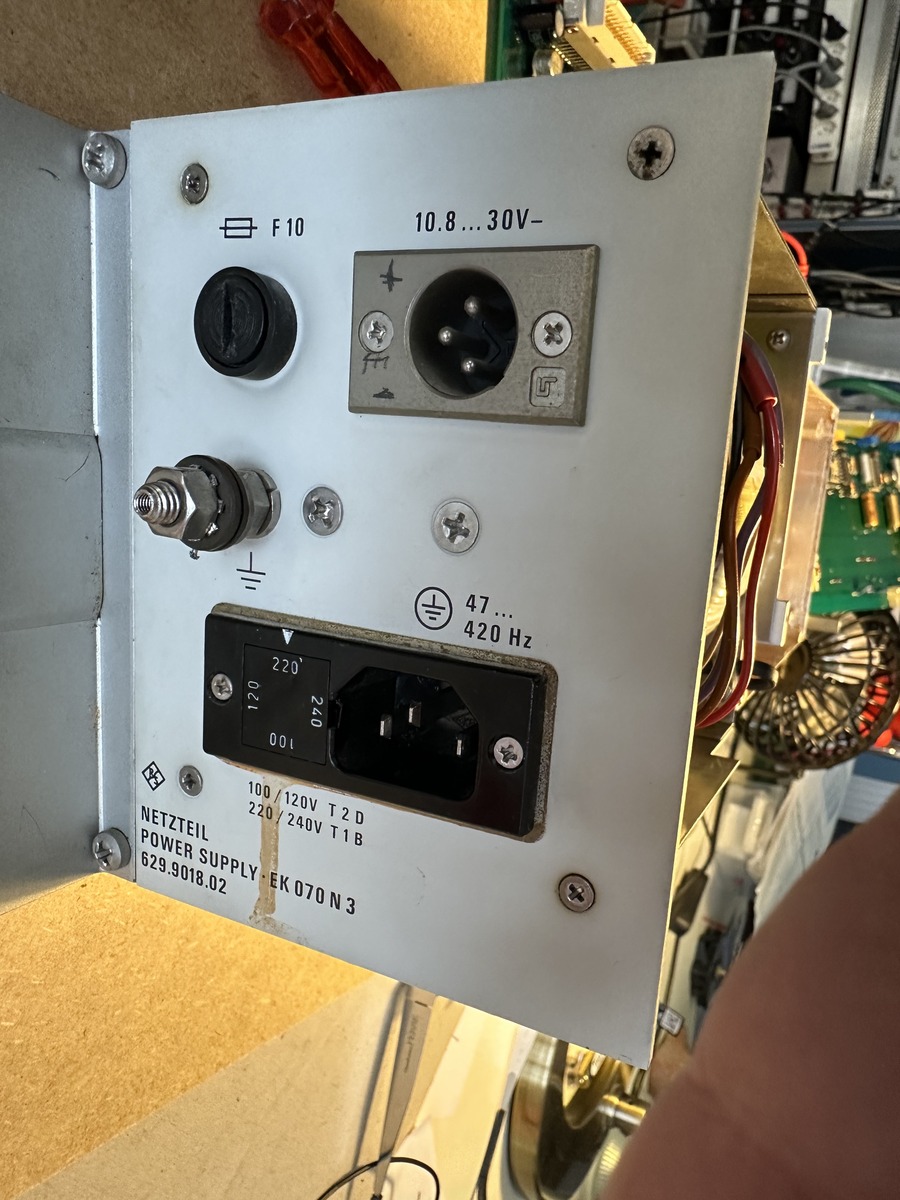

Versuche ein KW-Empfänger von Rohde & Schwarz Typ EK-070 zu reparieren. Die Fehlerursache scheint im Netzteil-Block zu liegen. Es geht um das Netzteil EK070 N3 (629.9018.02). Leider bezieht sich das Schaltbild in mein Service-Handbuch auf das Netzteil EK070 N1, das ziemlich anders ausschaut. Kann mir in diesem Forum jemand helfen, das gesuchte Schaltbild zu finden? Es wäre für mich eine grosse Freude, das hervorragende Gerät aus dem renommierten Hause R&S wieder fit zu machen. Vielen Dank für jeden Hinweis und jede Unterstützung.

v73, Giovanni, HB9EKH
