Zuordnung von Oszilogramm zu Ausgängen

OP #7516777
Lesenswert?
• ▲
▼

Hallo

ich habe hier eine Schaltung für die Ansteuerung von Steppermotoren gekauft https://ae01.alicdn.com/kf/S7187e10e13304d99a1fe42a363d655b2P.jpg

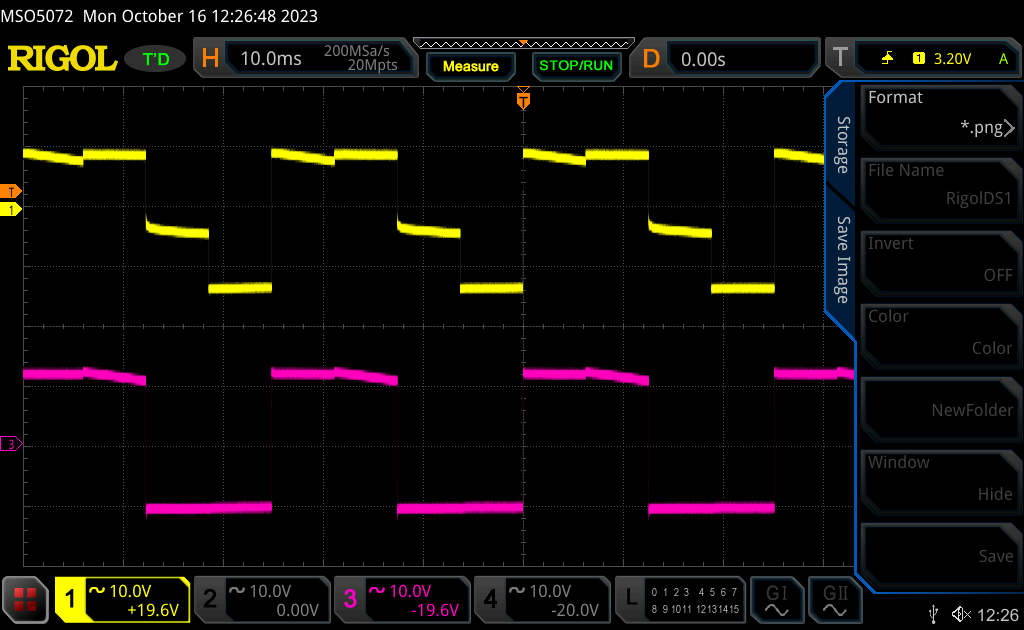

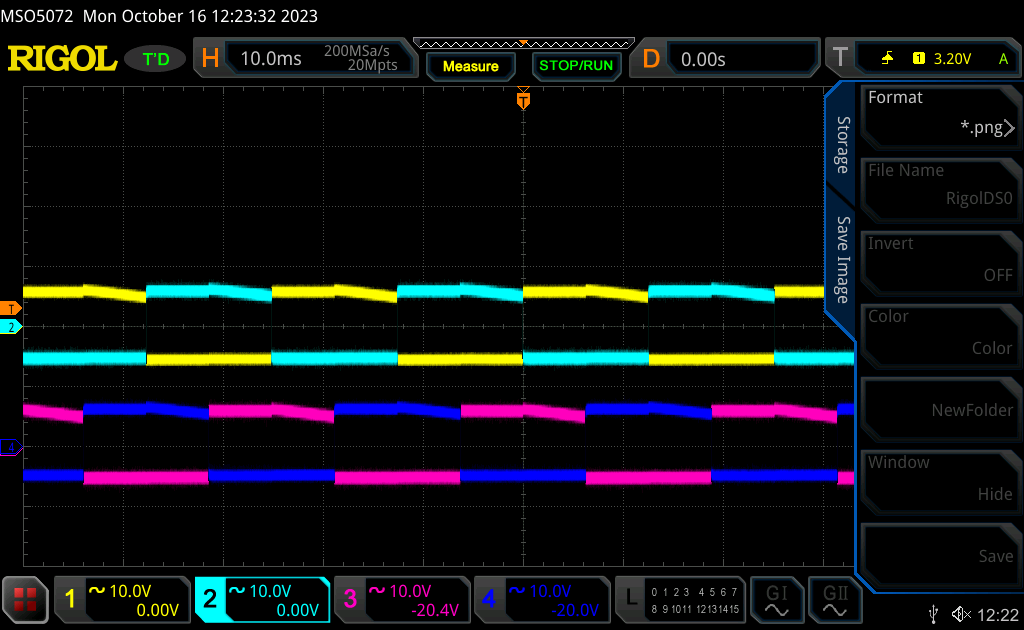

Nun scheintein Motor, den ich hier habe aber nicht zu funktionieren, wenn ich ihn anschließe. Auf der Platine ist die Belegung aufgedruckt. Ich habe das Oszi mal angeschlossen. Einmal so, dass Kanal 1 an A+, Kanal 2 an A-, Kanal 3 an B+ und Kanal 4 an B- ist und einmal Kanal1 mit der Tastkopfspitze an A+ und Masse an A- und das gleiche dann mit B+, B- (Wobei mir beim Schreiben gerade auffällt, dass das wohl nicht funktionieren kann, weil ich dann die Massen verbunden habe über das Oszi/kein differentiellre Tastkopf vorhanden)

Lässt sich anhand der Oszilogramme feststellen, ob der Aufdruck auf der Platine richtig ist?
