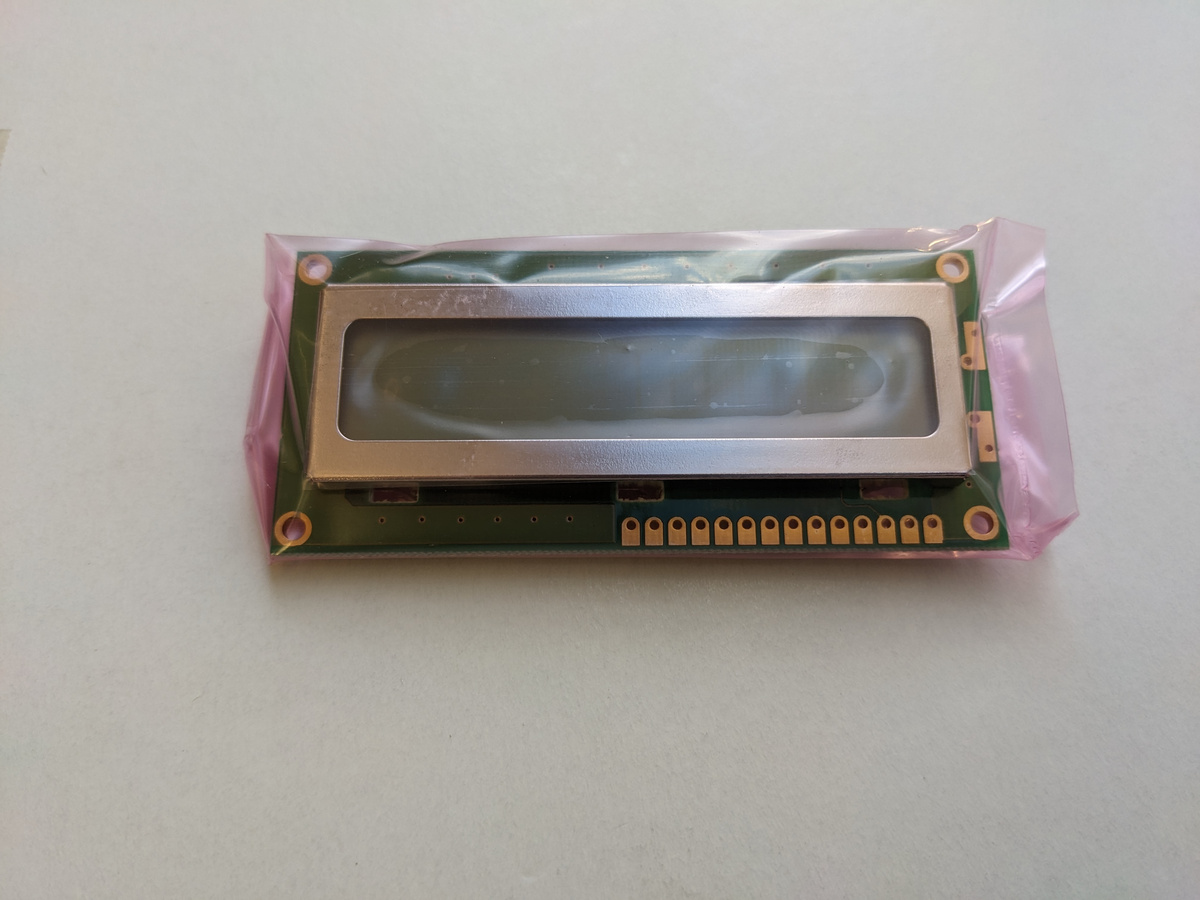

Ich habe hier ca. 100 Stück unbenutzte LCD-Module PVC160101PGN01 liegen,
die vor ewiger Zeit von einem Kunst-Projekt übrig geblieben sind. Ich
würde sie für 1€ das Stück zzgl. Versand abgeben.

Wegen des Aufwands und mangels Verpackungsmaterial würde ich am liebsten
größere Mengen verschicken. Kleinere Mengen einfach mal fragen (aber
bitte nicht 1 Stück), ein paar gebrauchte Versandtaschen habe ich noch,
ansonsten müsste ich die bei der Postagentur kaufen.

Bei Interesse oder für ein Datenblatt bitte PN mit Angabe der
E-Mail-Adresse.

[Jörg R. (solar77)]

Tim 🔆 schrieb:
> Bei Interesse oder für ein Datenblatt bitte PN..

Hallo Tim,

Weshalb postest Du das DB nicht hier? Dann muss nicht jeder Interessent
per PN danach fragen;-)

Es würde auch schon reichen wenn Du den Controller nennst. Wenn ein
HD44780 oder kompatibel verbaut ist bist Du die Displays ruckzuck quitt.

[Tim 🔆 (solarlicht)]

Jörg R. schrieb:
> Es würde auch schon reichen wenn Du den Controller nennst. Wenn ein
> HD44780 oder kompatibel verbaut ist bist Du die Displays ruckzuck quitt.

Ok, da bin ich jetzt überfragt. Ich habe nur das Datenblatt vom
PVC160101PTN03.
https://cdn-reichelt.de/documents/datenblatt/A500/LCD161ALED%23PIV.pdf

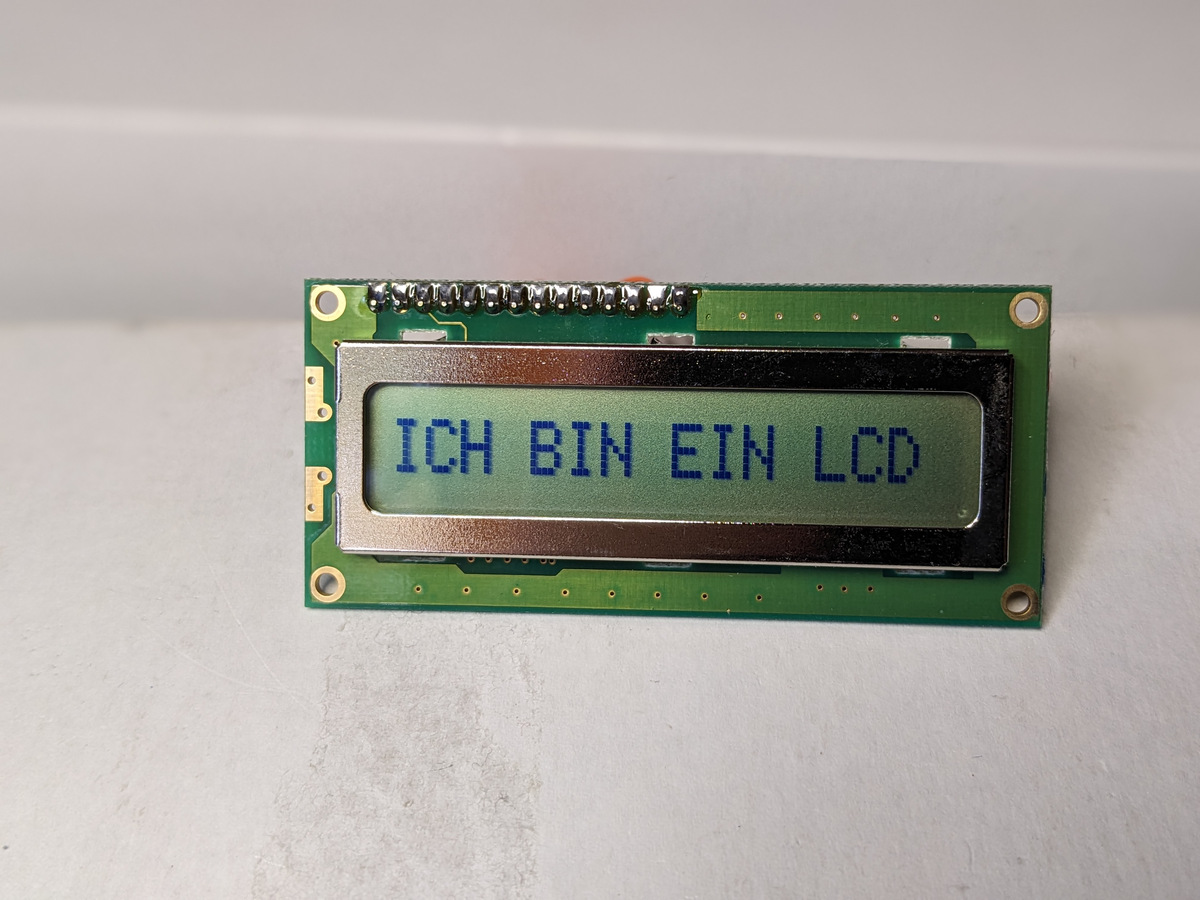

Ich hatte das Display anstelle eines anderen Displays angeschlossen und
einen Text getippt. Ich hatte dabei aber nicht an den Zeichensatz
gedacht.

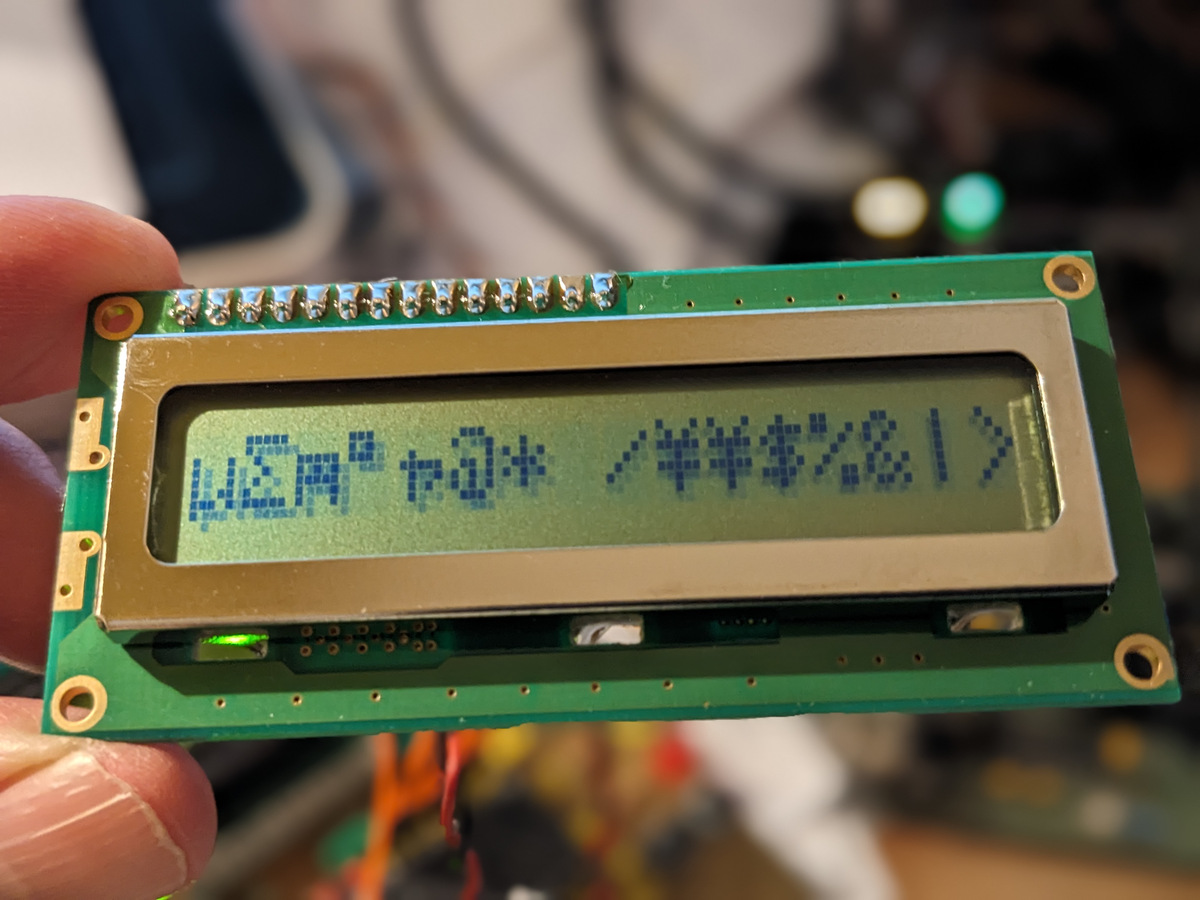

Aufgrund deines Beitrags habe ich gerade noch mal die Umlaute +
Sonderzeichen ausprobiert. Die werden falsch dargestellt, das heißt es
erscheinen andere Zeichen auf dem Display. Eingegeben hatte ich:
äöü߬@*/\\$%&|>

Aus der Übersicht des Herstellers geht leider nichts genaues hervor.
https://datasheetspdf.com/pdf/526736/BECK/PVC160101/1

Also ich habe noch keine Displays verschickt, da muss ich die Leute wohl
nochmal fragen.

[Michael G. (saveline)]

Hier noch eine Info dazu:

http://www.sprut.de/electronic/lcd/#1x16

[Tim 🔆 (solarlicht)]

Michael G. schrieb:
> Hier noch eine Info dazu:
>
> http://www.sprut.de/electronic/lcd/#1x16

Genau das trifft zu. Für 16 Zeichen muss man jeweils 8 Zeichen in zwei
Zeilen schreiben.

[Tim 🔆 (solarlicht)]

Ich kenne mich nicht so gut damit aus wie vielleicht die meisten hier
und habe mich verunsichern lassen. So wie das aussieht, sind das ganz
normale HD44780 kompatible LCDs.

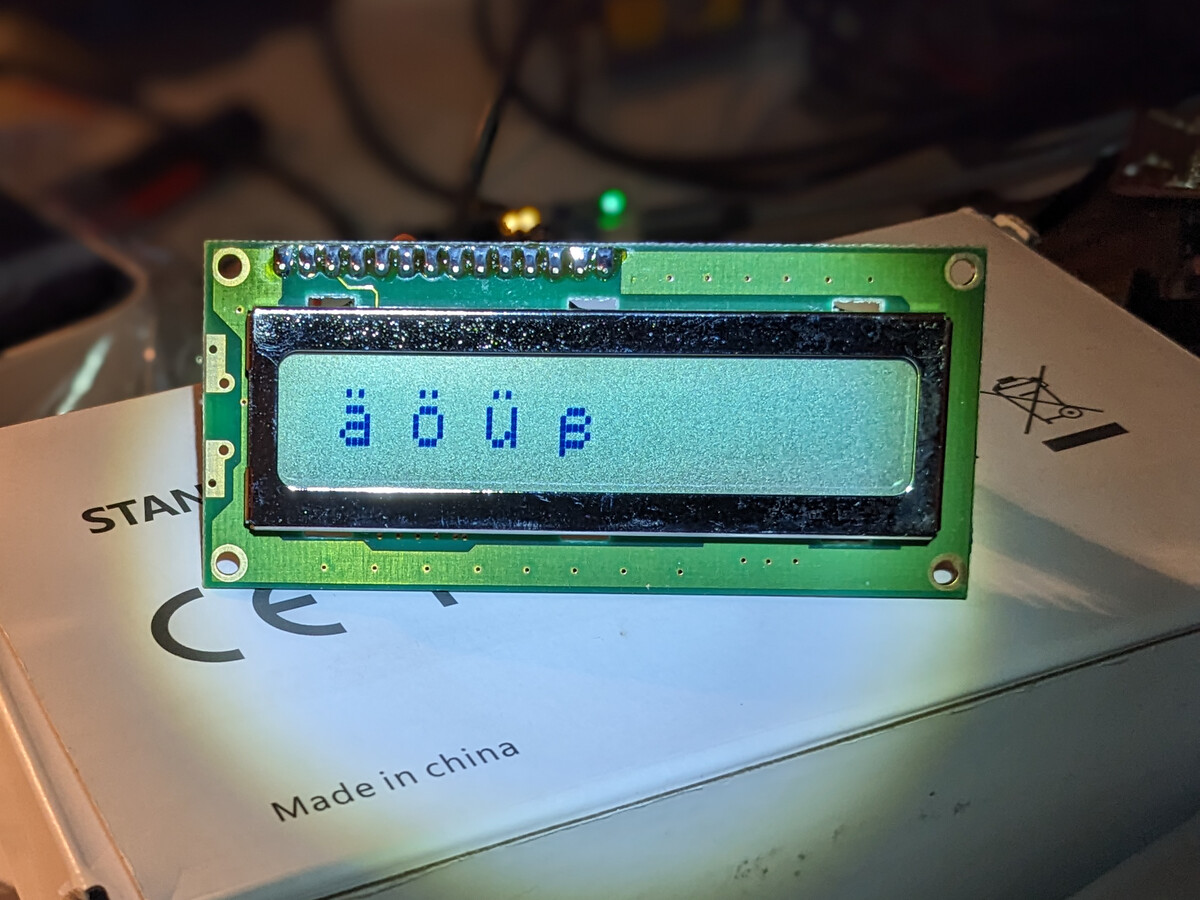

Habs daher noch mal ausprobiert, die Umlaute auf dem Foto:
ä = 11100001 = chr(225)
ö = 11101111 = chr(239)
ü = 11110101 = chr(245)
ß = 11100010 = chr(226)

Das heißt die Tabelle aus diesem dem Datenblatt passt:
https://cdn-reichelt.de/documents/datenblatt/A500/LCD161ALED%23PIV.pdf

Also alles gut, bis auf den unnötigen Zeitaufwand...

[Manfred P. (pruckelfred)]

Tim 🔆 schrieb:
> Genau das trifft zu. Für 16 Zeichen muss man jeweils 8 Zeichen in zwei
> Zeilen schreiben.

Die Leiterplatte hat die gleiche Größe wie die typischen 1602-Chinesen
und ebenfalls nur kleine äöü. Man kann vermuten, dass die nur ein
anderes LCD auf die gleiche Basisplatine gebracht haben.

Interessant ist, dass Deine 1601 Reflektiv sind und recht große Zeichen
haben, also bei starkem Umgebungslicht gut ablesbar sein sollten.

[Gerald B. (gerald_b)]

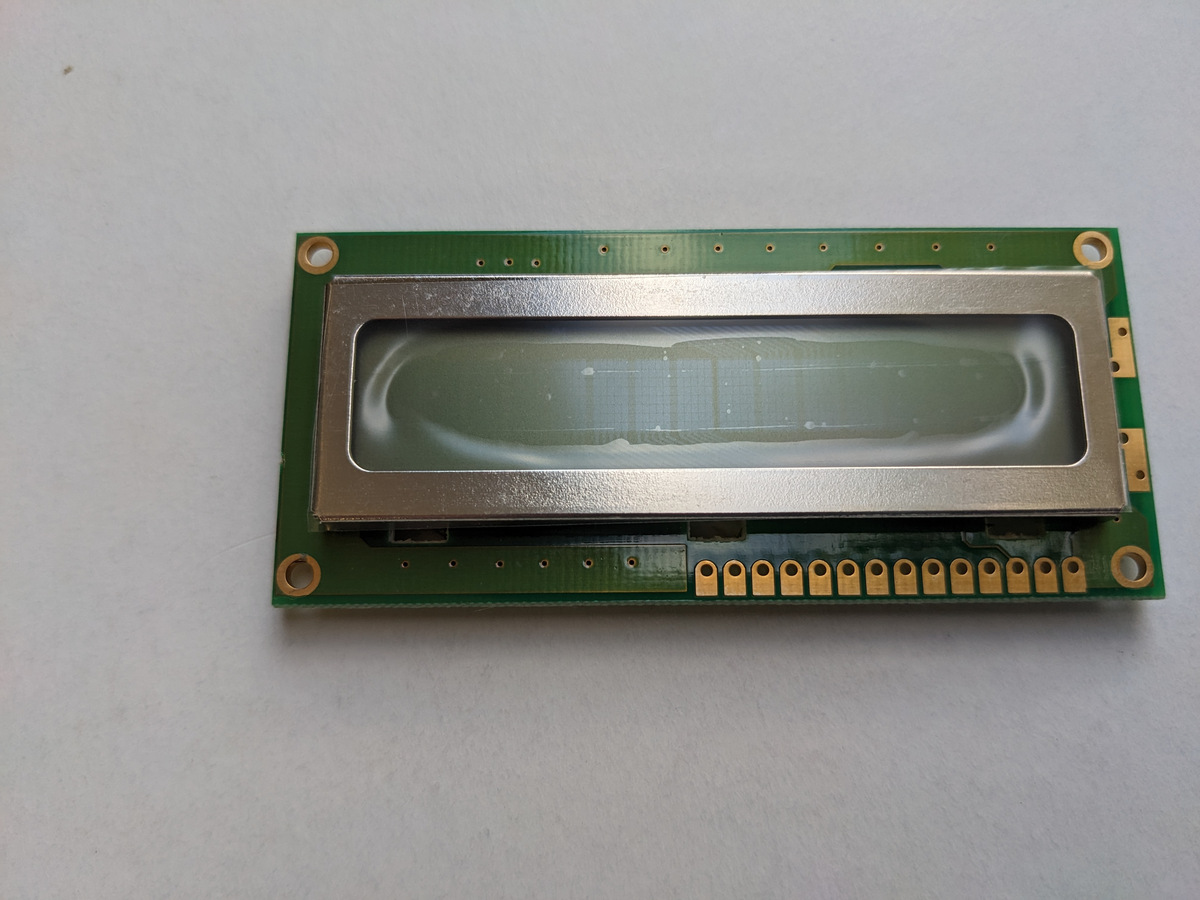

Auf der linken Seite, die beiden  vergoldeten Inseln der PCB sind für
eine Hintergrundbeuchtung, die hier nicht verbaut wurde. Der silberne
Halterahmen des LCD-Glases hat an gleicher Stelle einen Schlitz zum
Einschieben des Hintergrundbeleuchtungmoduls. Es gibt dünne
Aussparungen, da passen nur EL-Folien und welche mit ca. 2-3 mm Platz,
da passen Plexischeiben mit seitlicher Einkopplung von LEDs dahinter.
Vielleicht wäre die Info zu den ungefähren Abmessungen der Aussparung
für potentielle Interessenten noch interessant.

[Malte B. (malte_b429)]

Hallo,

wie viele sind denn noch vorrätig?
Würde 20 STK ordern..


Grüße

[Tim 🔆 (solarlicht)]

Malte B. schrieb:
> wie viele sind denn noch vorrätig?
> Würde 20 STK ordern..

Da hast du Glück, so viele sind gerade noch da. Sende mir eine PN, am
besten mit E-Mail-Adresse. Ich reserviere sie bis morgen Mittag.

Die Displays sind dann fast alle weg. so bald ich alle verschickt habe,
schaue ich mal was noch da ist, sind dann vielleicht noch 5 oder 6
Stück.

[Tim 🔆 (solarlicht)]

Tim 🔆 schrieb:
> Malte B. schrieb:
>> wie viele sind denn noch vorrätig?
>> Würde 20 STK ordern..
>
> Da hast du Glück, so viele sind gerade noch da. Sende mir eine PN, am
> besten mit E-Mail-Adresse. Ich reserviere sie bis morgen Mittag.

Hast du noch Interesse?

[Tim 🔆 (solarlicht)]

Jetzt sind noch 7 Stück übrig. Bei einem davon (das ich für's Foto in
Betrieb nahm), habe ich eine Stiftleiste eingelötet.

9,75€ incl. Versand (Maxibrief) per Paypal

[Jack V. (jackv)]

Die Displays sind gerade wohlbehalten hier eingetroffen. Vielen Dank
nochmal!

[Tim 🔆 (solarlicht)]

Danke für deine Rückmeldung!

Auch die letzten 7 Displays sind jetzt vergeben.

[Joe L. (joelisa)]

Tim - die Displays sind mit heutiger Post, nicht zuletzt dank guter
Verpackung, unversehrt hier angekommen. Herzlichen Dank noch mal!

[Simon A. (raster_a)]

Meine Displays sind ebenfalls vorbildlich verpackt und ohne Beschädigung
angekommen.

Vielen Dank nochmal

[Malte B. (malte_b429)]

Auch meine 20 Displays sind heute angekommen und sehr professionell
verpackt.

Vielen Dank und freundliche Grüße
