Grund für eine Induktivität an USB-Schnittstelle

E.F. K. (ef_k) OP 18.11.2023 14:03 #7538551

Lesenswert?

•

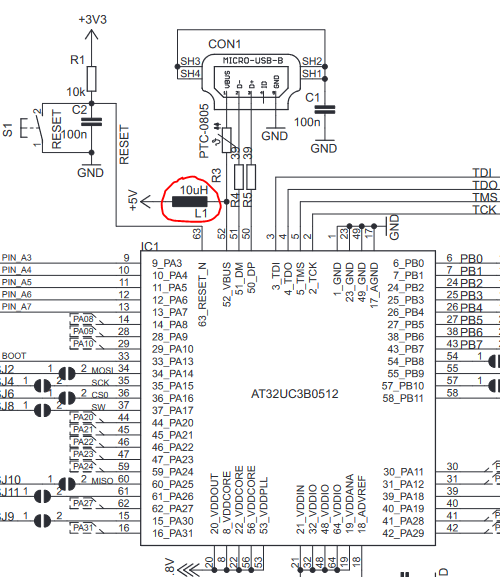

Hey, ich schaue mir grade den Schaltplan eines Entwicklungsboards an und habe am Eingang der USB-Spannungsversorgung eine Induktivität gefunden, deren Zweck mir ein Rätsel ist. Weiß vielleicht jemand von euch, warum man an der Stelle ein Induktivität verbauen sollte? LG

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Jens M. (schuchkleisser) 18.11.2023 15:07 #7538610

Lesenswert?

•

▲
▼

Als Tiefpass, um den gröbsten HF-Dreck von der Antenne abzublocken.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

E.F. K. (ef_k) OP 18.11.2023 16:11 #7538651

Lesenswert?

•

▲
▼

Okay danke, aber warum wird die Induktivität dann nicht direkt hinter dem PTC in Reihe geschalten? Ist es denn nich auch für den AT besser eine möglichst HF-arme Spannung zu bekommen?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jens M. (schuchkleisser) 18.11.2023 16:23 #7538655

Lesenswert?

•

▲
▼

VBus ist nur ein Steuersignal "Stecker drin". Passte vielleicht vom Layout besser.

Was soll eigentlich der andere Schaltplan?
