Forum: Mikrocontroller und Digitale Elektronik Wie nennt sich dieser Stecker?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Frank P. (frank2020)


Angehängte Dateien:

Lesenswert?

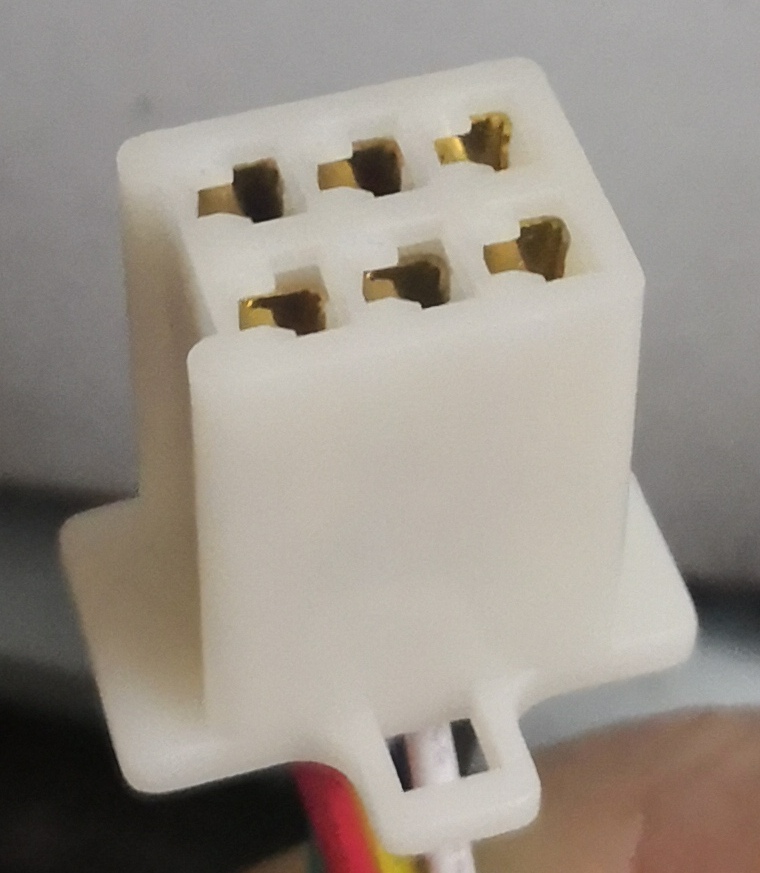

Hallo, ich würde gerne eine Buchse zu diesem Stecker kaufen. Leider
finde ich den Namen nirgendwo kann mir da jemand weiterhelfen. Vielen
Dank. Viele Grüße Frank

Edit : versehentlich 2 mal das Bild angehängten, sorry geht nicht mehr
zu löschen

: Bearbeitet durch User
von H. H. (Gast)


Lesenswert?

Rastermaße?

von Frank P. (frank2020)


Lesenswert?

15mm x 11mm ist der Stecker

: Bearbeitet durch User
von H. H. (Gast)


Lesenswert?

Frank P. schrieb:
> 15mm x 11mm

Wirklich die Rastermaße?

von Roland E. (roland0815)


Lesenswert?

Raster wohl 5x5mm. Erinnert etwas an die Stecker am Autoradio für CAN
und AUX.

Wo ist der dran?

von Frank P. (frank2020)


Lesenswert?

Der ist an einem ebike controller

https://amzn.eu/d/eGBuDnF

Hier ist so ein Controller, ich habe zwar nicht diesen Controller und es
ist vielleicht auch nicht ganz genau der Stecker, kann man nicht so
genau erkennen auf dem Bild, aber an so einem Controller ist der dran.

von H. H. (Gast)


Lesenswert?

Frank P. schrieb:
> Der ist an einem ebike controller

Das ist kein Suchkriterium, die Rastermaße schon.

von Bernard (Gast)


Lesenswert?

Salamischeibensalat

https://de.wikipedia.org/wiki/Rasterma%C3%9F

Falls kein Messchieber da, nenn wenigstens Einsatzgebiet - Kfz, PC,
Modellbau oder den Hersteller oder das Gerät

von Frank P. (frank2020)


Lesenswert?

Soweit ich das mit der Schieblehre messen konnte, haben die zwei
Dreierreihen einen Abstand von 5 mm und die Kontakte die drei
übereinander einen Abstand von 3,7 mm. Immer gemessen von der Mitte des
Kontaktes.

Edit : das Einsatzgebiet ist ein E-Bike Controller wie in dem Link der
Hersteller ist unbekannt ist was aus China.

: Bearbeitet durch User
von Frank P. (frank2020)


Lesenswert?

Wenn der Stecker nicht so einfach oder überhaupt nicht zu finden ist,
würde es auch reichen irgendwas zu bauen was ich da reinstecken kann.
Vielleicht lange Stifte oder eine Art Fahne an die ich das Kabel anlöten
kann und die sechs Stück dann einzeln da einstecken. Und dann natürlich
vernünftig befestigen. Nur um das nicht abschneiden zu müssen. Weil dann
die Garantie weg wäre. Aber von diesen Teilen die man da reinstecken
könnte weiß ich den Namen auch nicht.

: Bearbeitet durch User
von Mark S. (voltwide)


Lesenswert?

Gab es nicht in den alten PC-Netzteilen ähnliche Steckverbindungen?

von Alexander (alecxs)


Lesenswert?


von Rainer W. (rawi)


Lesenswert?

Frank P. schrieb:
> Aber von diesen Teilen die man da reinstecken könnte weiß ich den Namen
> auch nicht.

Das werden wohl Steckerkontakte sein. Der Name ist aber leider völlig
unwichtig. Entscheidend sind auch hier die Abmessungen oder besser die
MPN.

von Harald K. (kirnbichler)


Lesenswert?

Mark S. schrieb:
> Gab es nicht in den alten PC-Netzteilen ähnliche Steckverbindungen?

Nee. Das hier ist was komplett anderes.

von Frank P. (frank2020)


Lesenswert?

Alexander schrieb:
> Ist es die da? die da am Eingang steht
>
>
https://windmeile.com/shop/e-bike-teile/stecker/windmeile-stecker-fuer-anschluesse-des-motors-und-hallsensor

Ja, das sind die bestimmt.
Ich möchte jetzt aus dem Bild nichts rauskopieren, aber links diese
kleinen Crimp-Fahnen die aussehen wie Lötfahnen wo das Kabel dran
gekrimpt wird und das dann in die Buchse kommt , kann man die einzeln
kaufen? Weiss jemand wie das heisst. Diese Buchsen sind ja immer mal
anders. Bei verschiedenen Geräten oder beim Auto. Dann könnte ich
erstmal schauen ob es läuft bevor ich so einen teuren Stecker kaufe.
Sowas gibt es bestimmt auch in verschiedenen Breiten und verschiedenen
Längen. Aber wie heißt das?


Edit : aufgrund des Bildes konnte ich sie bei Aliexpress finden. Aber
auch da steht nicht wie sie heißen wie ich sie jetzt hier in Deutschland
finden könnte.

 2,8mm 2/3/4/Pin Automobil elektrischer Kabelst ecker Stecker Buchse
Stecker Kits Motorrad E-Bike Auto
https://a.aliexpress.com/_EHh0DCv



Noch mal edit : Wenn ich nach 2.8 mm male Stecker suche kommt ein ganzer
Haufen.. Danke für die Hilfe hab es jetzt gefunden.. Problem ist also
gelöst.

: Bearbeitet durch User
von Rolf (rolf22)


Lesenswert?

Frank P. schrieb:
> aufgrund des Bildes konnte ich sie bei Aliexpress finden. Aber
> auch da steht nicht wie sie heißen wie ich sie jetzt hier in Deutschland
> finden könnte.

Laut Webseite von Windmeile sind das Stecker von JST.

https://jst.de (dort wahrscheinlich unter den wasserdichten Steckern
suchen)

von Alexander (alecxs)


Lesenswert?


von Mark S. (voltwide)


Lesenswert?

Rolf schrieb:

> Laut Webseite von Windmeile sind das Stecker von JST.
>
> https://jst.de (dort wahrscheinlich unter den wasserdichten Steckern
> suchen)
JST macht so ziemlich alles an Steckverbindungen.

von Frank P. (frank2020)


Lesenswert?

Danke, habe mir die Links gespeicher.

von Martin S. (mmaddin)


Lesenswert?

Frank P. schrieb:
> Danke, habe mir die Links gespeicher.

Du versuchst also Links zu sammeln oder was soll das nun heißen?

von Alexander (alecxs)


Lesenswert?

soll heißen

Frank P. schrieb:
> Danke für die Hilfe hab es jetzt gefunden.. Problem ist also
> gelöst.
