Forum: Analoge Elektronik und Schaltungstechnik NE592 TL592 (DIP-14) eagle


NE592 TL592 (DIP-14) eagle
von Andreas B. (annab)

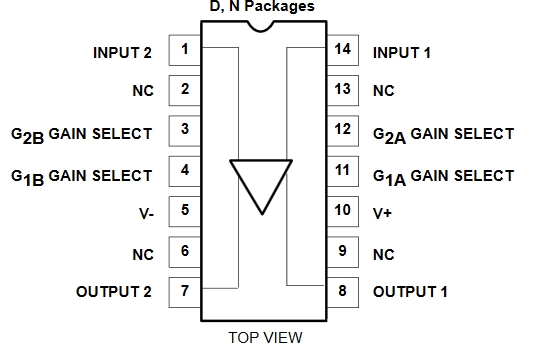

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

ich würde gerne eine Platine für eine aktive Kurzwellenante erstellen.
Wie z. B diese:
h..p://techlib.com/electronics/antennas.html#Improved%20Active%20Antenna

Dazu möchte ich zuerst einen Schaltplan mit einem Video Amplifier IC
TL592 oder NE592 (am besten 14polig da vorhanden) zeichnen.
Leider finde ich die Bauteile in EAGLE mal wieder nicht.
Ich habe die Versionen 6.4.0 und 7.7.0.
Da ich "Anfänger" mache ich evtl. auch etwas falsch. Oder die Bauteile
sind wirklich nicht vorhanden.
Kann mir bitte jemand weiter helfen? Mit der entsprechenden .lib?

Danke
Andreas B.

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: NE592 TL592 (DIP-14) eagle
von Jens G. (jensig)

Lesenswert?
• ▲
▼
Andreas B. schrieb:
> Leider finde ich die Bauteile in EAGLE mal wieder nicht.
> Ich habe die Versionen 6.4.0 und 7.7.0.
> Da ich "Anfänger" mache ich evtl. auch etwas falsch. Oder die Bauteile
> sind wirklich nicht vorhanden.

Ja, wenn es diese Lib nicht gibt, dann macht man sich eine. Dafür gibts
ja den Library-Editor.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: NE592 TL592 (DIP-14) eagle
von Heiner B. (karadur)

Lesenswert?
• ▲
▼
Schau mal da: https://www.snapeda.com/

evtl. als Basis nehmen

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
