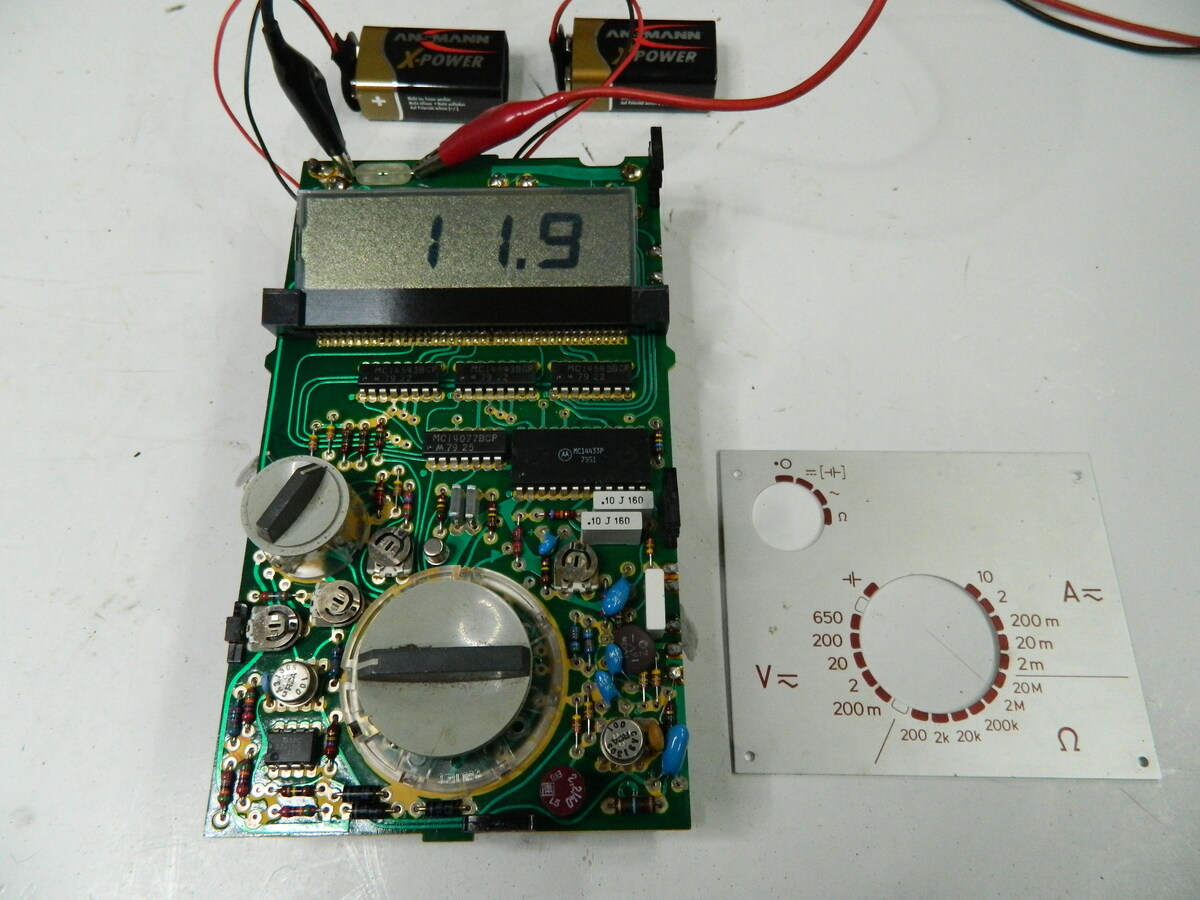

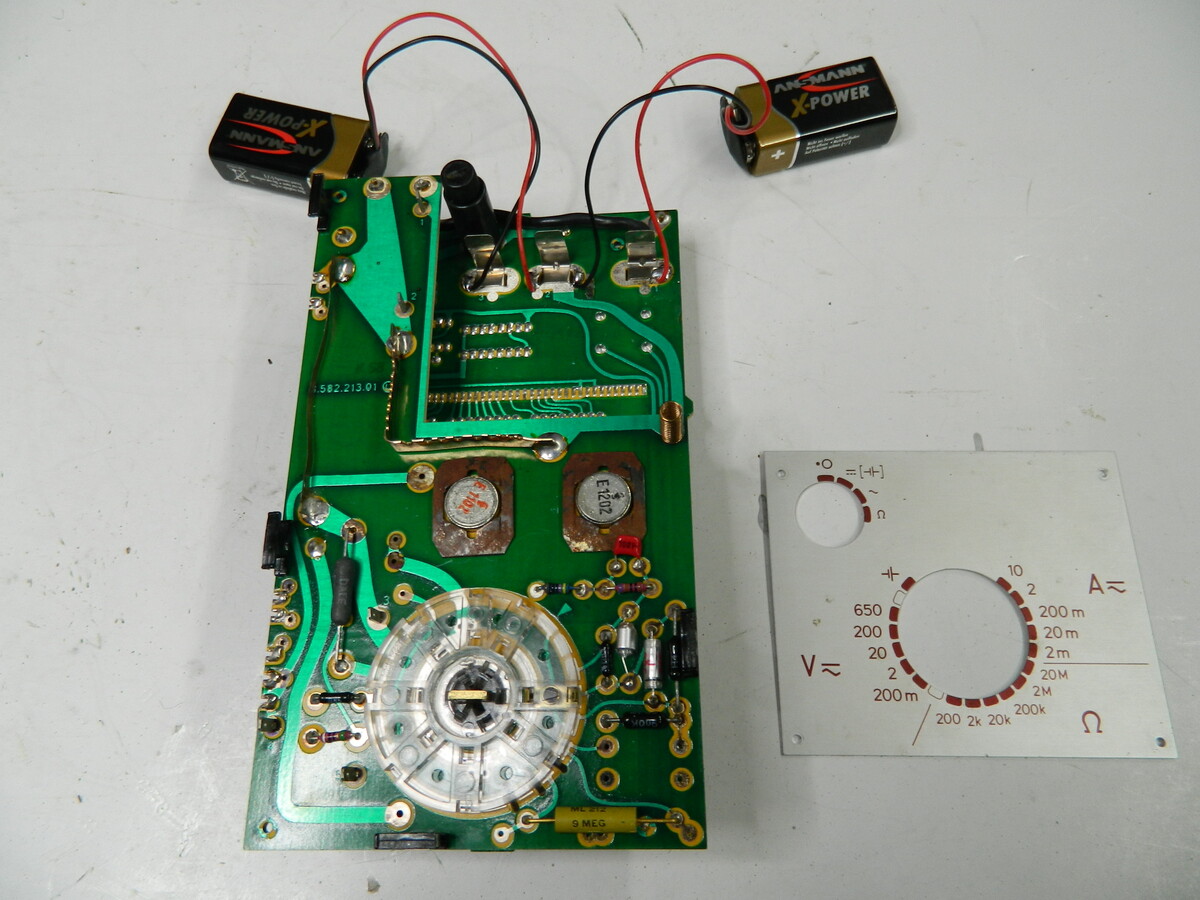

Hier mal Bilder eines geöffneten DMM aus früheren Jahren. Vielleicht
interessant für jemanden ;-)

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

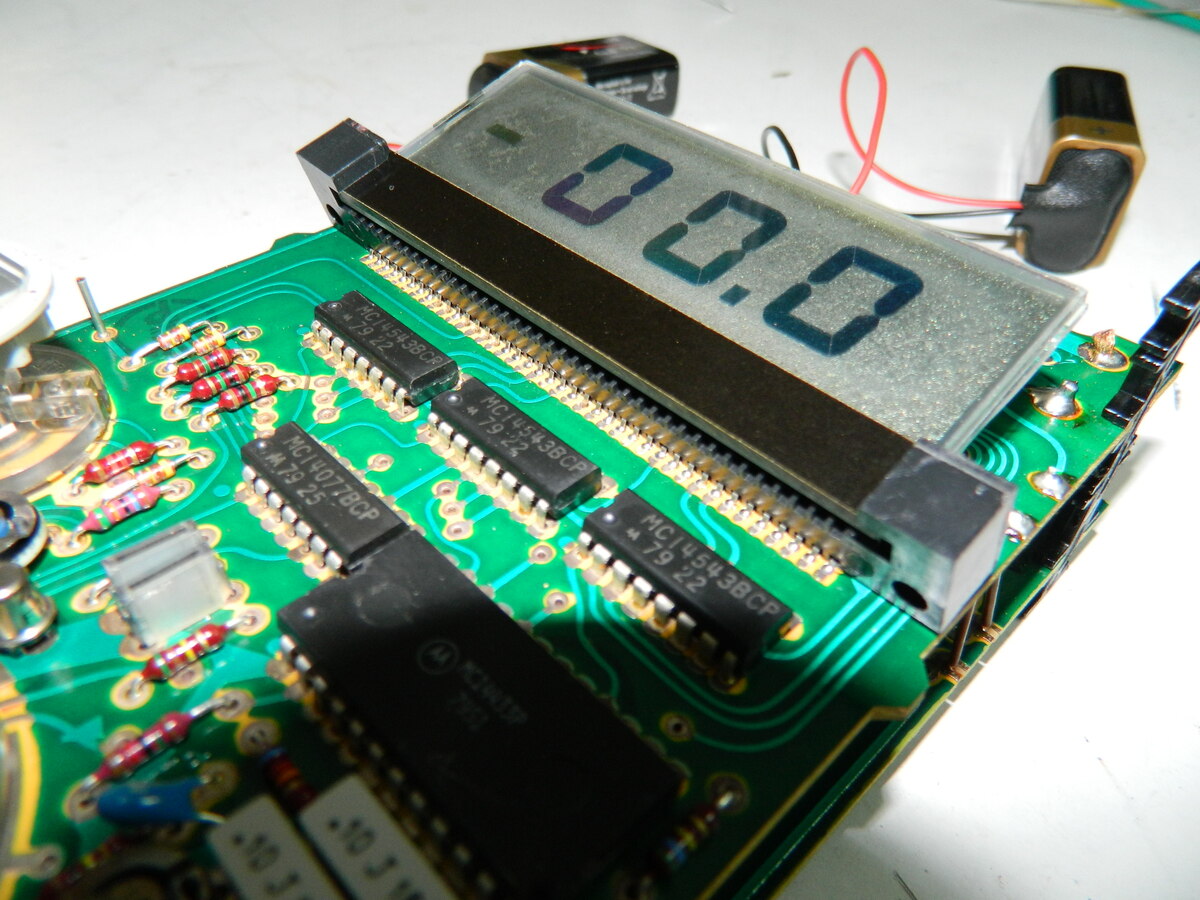

Was ist ein MC145438 von Motorola 1979? Die Suche findet nur das
Doppel-Monoflop (MC1)4538, da fehlt die 4 dazwischen. Es dürfte eher ein
7-Segmentdecoder für LCD sein.

Auch die alten Datenbücher geben nichts her
http://www.bitsavers.org/components/motorola/_dataBooks/
Google findet nur einen fehlerkannten 4538B, das B als 8 interpretiert.

: Bearbeitet durch User
von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Christoph db1uq K. schrieb:
> Was ist ein MC145438 von Motorola 1979?

Ein Ablesefehler. Die Treiber heissen MC14543B und sind BCD zu 7-Segment
Dekoder:
https://www.onsemi.com/pdf/datasheet/mc14543b-d.pdf.

: Bearbeitet durch User
von Christoph db1uq K. (christoph_kessler)


Lesenswert?


von 🍅🍅 🍅. (tomate)


Lesenswert?

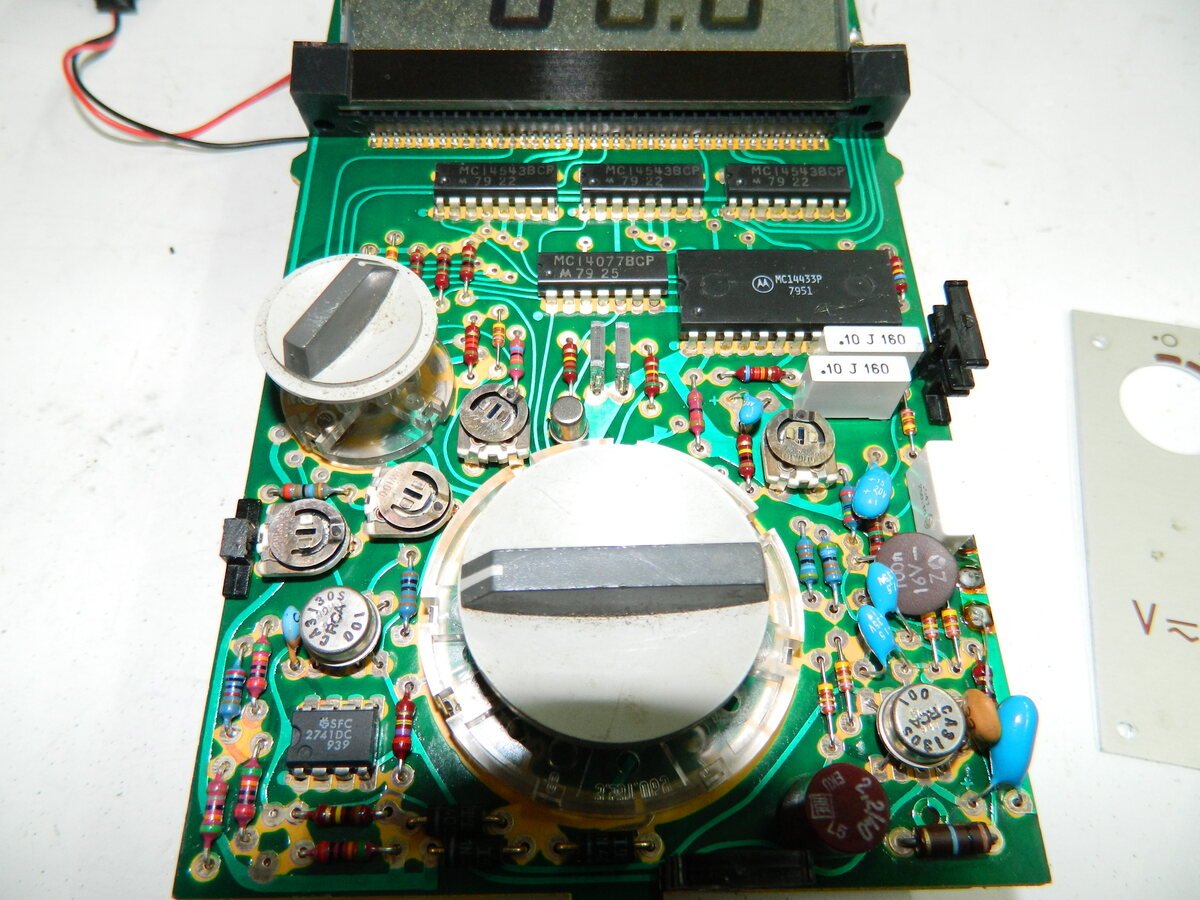

Im Prinzip ein MC14433P mit nem Haufen Teile und Display drumrum....
