Wer kann mir weiter helfen?
Suche für Röhrenverstärker elv rv und öhrenvorverstärker elv rvv100
Layouts

[Rainer W. (rawi)]

Signalkonditionierung für einen Mikrocontroller würde ich heutzutage
immer mit Halbleitern machen, alleine schon wegen des Mehraufwandes bei
der Spannungsversorgung.

[Gerald B. (geraldb)]

ELV hat das gesamte Heftarchiv für alle online gestellt. Nach den
Röhrengrundlagen geht es mit dem RV + RVV ab Heft 1/1998 los.
https://de.elv.com/journal/alle-ausgaben/

Und übrigens - falsches Unterformum

[Günter L. (Firma: Privat) (guenter_l)]

Siehe hier:

http://www.dl0shg.de/schaltp/P009/11/Roehrenverstaerker_HiFi_2x50Watt.pdf

[Ingolf O. (headshotzombie)]

Hallo Werner,
mir persönlich sind im von ELV vorgegebenem Layout noch zu viele
Bauelemente auf der Röhrenseite platziert.

[Lu (oszi45)]

Falls diese Schaltung funktioniert, könnte man selbst Hand anlegen.
Allerdings scheint mir heute Aufwand > Nutzen, da die Trafos ein teures
Vergnügen werden könnten. Ansonsten auch Auge zu
https://www.jogis-roehrenbude.de/Projekte.htm

[Vanye R. (vanye_rijan)]

> Allerdings scheint mir heute Aufwand > Nutzen, da die Trafos
> ein teures Vergnügen werden könnten.

Der Hauptgrund fuer Roehre scheint mir heutzutage ihr anmutiges
Design und das huebsche gluehen im dunklen Wohnzimmer zu sein.
Jedenfalls sehe ich das so. Aber wenn ich diese Keksdose da
sehe, dann wuerg! Ein Wunder das sie den nicht in ihre 7000er
Brotdosen eingebaut haben. :-D

Vanye

[Peter D. (peda)]

Ich kann dieser offenen Bauweise überhaupt nichts abgewinnen, das sieht
immer so unfertig aus. Eben wie gebastelt und mittendrin aufgehört.
Und wie soll die Hausfrau das putzen?
Von der Gefahr für Kinder will ich gar nicht erst reden.
Es hat schon seinen Sinn, daß professionelle Röhrengeräte immer ein
Schutzgehäuse haben, wie z.B. die Bühnentechnik von Orange.

[Hans-Joachim S. (haenschen2)]

Es hat für diese Verstärker keine Layoutvorlage gegeben - auch keinen
Schwarzdruck.
Wenn der TO das anhand des Bestückungsplans nachzeichnen möchte, dann
unbedingt auf die "Stern-Masse" achten.

Peter D. schrieb:
> Und wie soll die Hausfrau das putzen?
> Von der Gefahr für Kinder will ich gar nicht erst reden.
> Es hat schon seinen Sinn, daß professionelle Röhrengeräte immer ein
> Schutzgehäuse haben, wie z.B. die Bühnentechnik von Orange.

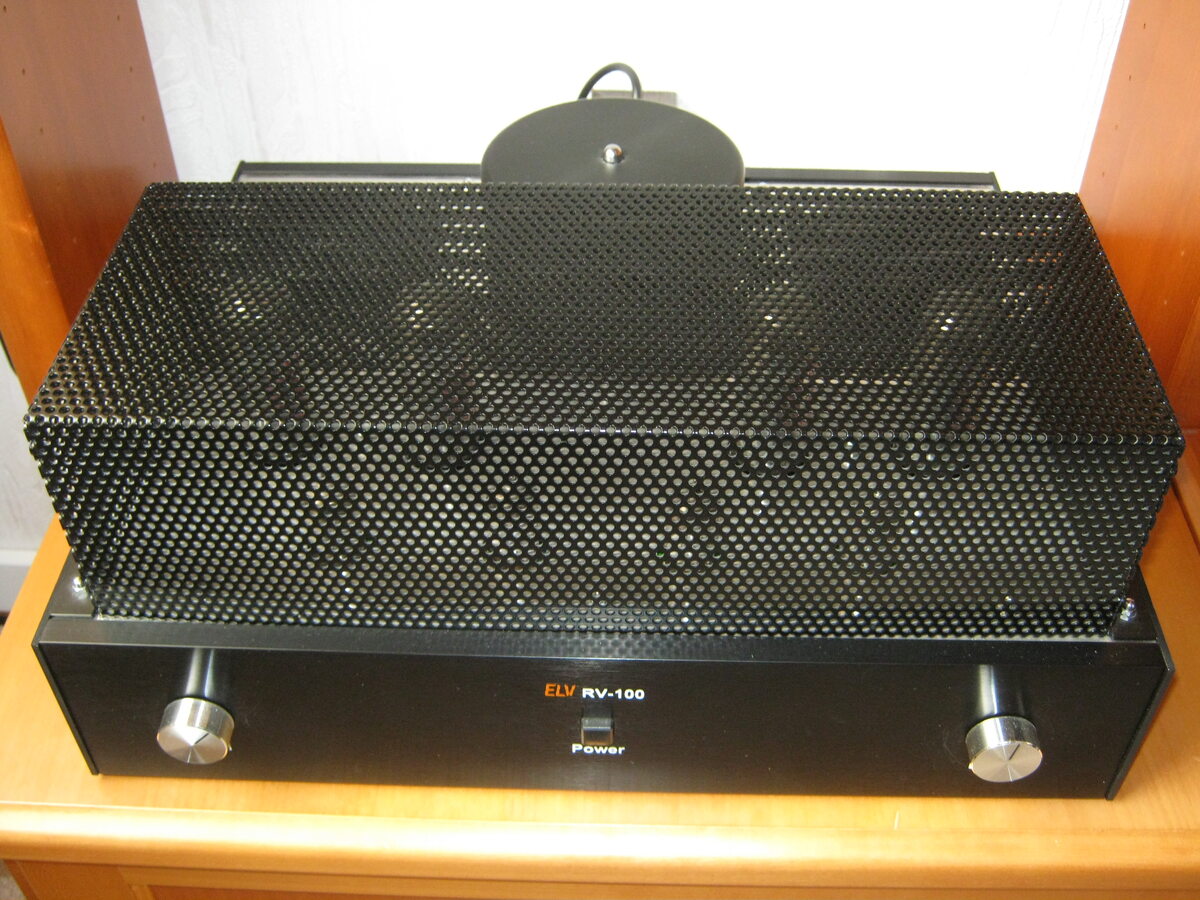

? ? ? Im Original - so wie im Anhang gezeigt - vorhanden!
Ich habe meine Endstufen erst vor einem halben Jahr neu eingemessen.
(Symmetrie und Ruhestrom) Der Frequenzgang und THD sind so wie von ELV
angegeben.

Lu schrieb:
> da die Trafos ein teures
> Vergnügen werden könnten.
Ich würde die Verstärker heute auch nicht mehr bauen. Der RV100 heizt ja
ständig mit ca. 200 Watt. Ist im Winter ganz angenehm - aber der Zähler
! !
Gut, dann spart man etwas Gas ...

[Martin H. (horo)]

Hans-Joachim S. schrieb:
> ca. 200 Watt. Ist im Winter ganz angenehm

Im Sommer bist Du ja draußen mit der Boombox :)

[Peter D. (peda)]

Hans-Joachim S. schrieb:
> ? ? ? Im Original - so wie im Anhang gezeigt - vorhanden!

Da bin ich ja beruhigt, wenn auch das in meinen Augen nicht gerade ein
Hingucker ist. Im PDF wird das Schutzgitter nicht gezeigt.
