[V] Nixi Module mit Z570M

OP #7639845

Hallo zusammen,

wieder mal etwas für die Uhrenbauer hier unter euch.

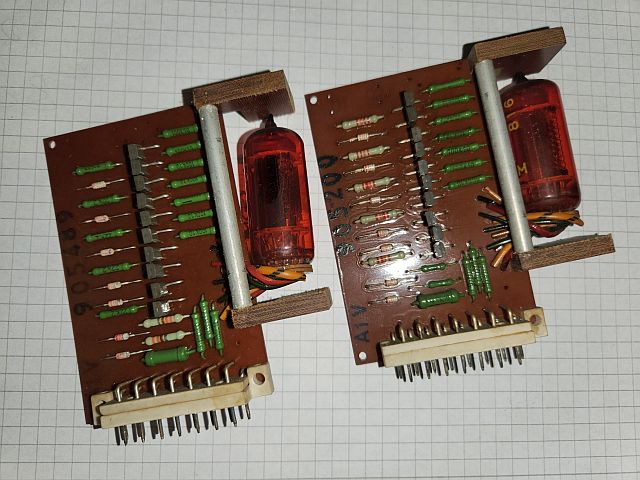

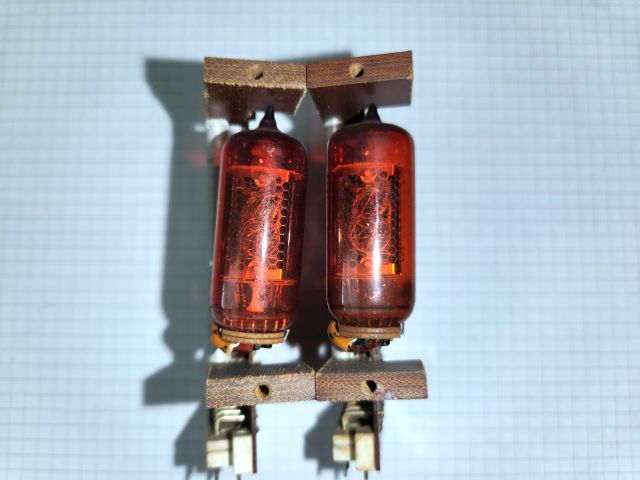

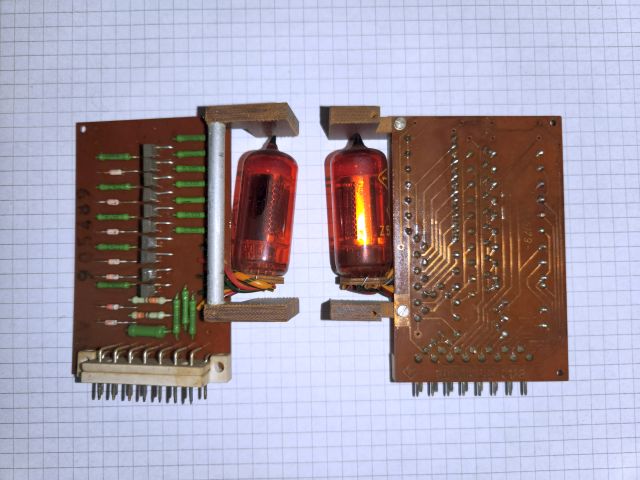

6 Module mit jeweils einer Z570M, also ideal für eine Uhr.

Hier gibt es ein Datenblatt zur Z570M

https://frank.pocnet.net/sheets/182/z/Z570M.pdf

Die Module waren in einem Testgerät verbaut, das nur kurz im Einsatz war und dann wurde das gute Stück eingelagert.

Das Testgerät hatte damals noch nicht mal ein Gehäuse bekommen, war auch nur ca. 10 Wochen im Einsatz.

Aus diesem Grund und da die Nixis noch verlötete sind mit den Modulen, werden die Nixis hier als gute Gebrauchte angeboten.

40 Euro plus Versand

Bei Interesse hier im Thread und per PN bitte melden, da das PN System öfter mal etwas seltsam ist.

Schönes Wochenende.

Gruß bastler2022

Angehängte Dateien:

Das waren Teile der sogenannten "WF-Digitalbausteine" (WF=VEB Werk für Fernsehelektronik Berlin). Eine Serie aus allerlei Baubruppen, z.B. gehörten auch Zähler dazu, die direkt mit den Nixi-Baugruppen verschraubt werden konnten. Von den Zählern gab es auch speziell für Uhren auch welche, die von 0..5 zählten. Passend dazu auch Nixi-Baugruppen, die nur die 0..5 dekodierten. Diese hier sehen allerdings nicht nach Serienproduktion aus. Vielleicht sind das Entwicklungsmuster?

OP

Sinus T. schrieb:

Diese hier sehen allerdings nicht nach Serienproduktion aus. Vielleicht sind das Entwicklungsmuster?

Hallo Micha,

ja Musterbau trieft es hier genau. Da wurde auch noch alles diskret aufgebaut. Sah meist auch schön wild aus, Gehäuse hat man da meist auch gespart. Nach ein paar Wochen Probelauf wurde entweder wieder zerlegt oder eingelagert.

Gruß und schönes Wochenende noch allen.

bastler2022

OP

Sinus T. schrieb:

Das waren Teile der sogenannten "WF-Digitalbausteine"

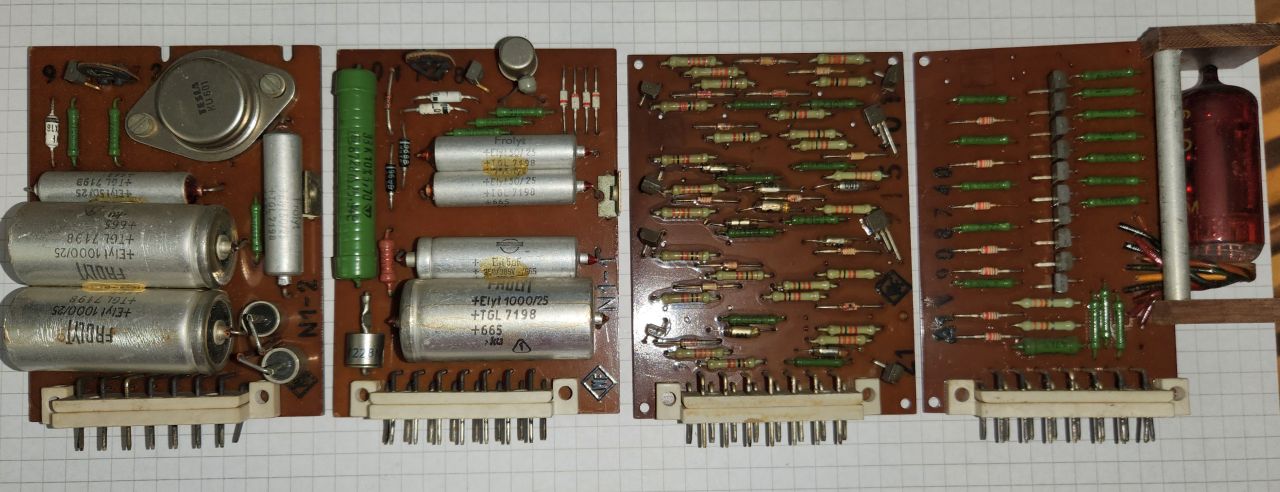

Naja so wirklich Digital würde ich das mal nicht nennen zumindest hier bei dem Aufbau. Hänge mal ein Bild mit ran 1 und 2 sind Stromversorgung 3 und 4 Ansteuerung. Wurde auf eine Grundplatte gesteckt und wild verkabelt, dann noch ein Netz Trafo und das war es dann auch schon im großen und ganzen hier. Netzteil und Trafo waren dann für 6 Module mit Z570M.

gruß bastler2022

Angehängte Dateien:
