Falsche Achsenbeschriftung in LT-Spice

OP #7652153
Lesenswert?
• ▲
▼

Hallo zusammen.

Ich habe hier eine Frage zur Schaltungs-Simulation von LT. Ich habe hier in dem Beispiel die klassische Dioden Kennlinie versucht darzustellen. Das Ergebnis in der Darstellung das Ergebnis der Darstellung stimmt nicht. In der x-Achse müsste die Spannung stehen, aber es ist hier die Zeit dargestellt.

Wie kann ich beeinflussen welche Achsen dargestellt werden?

Dankeschön.

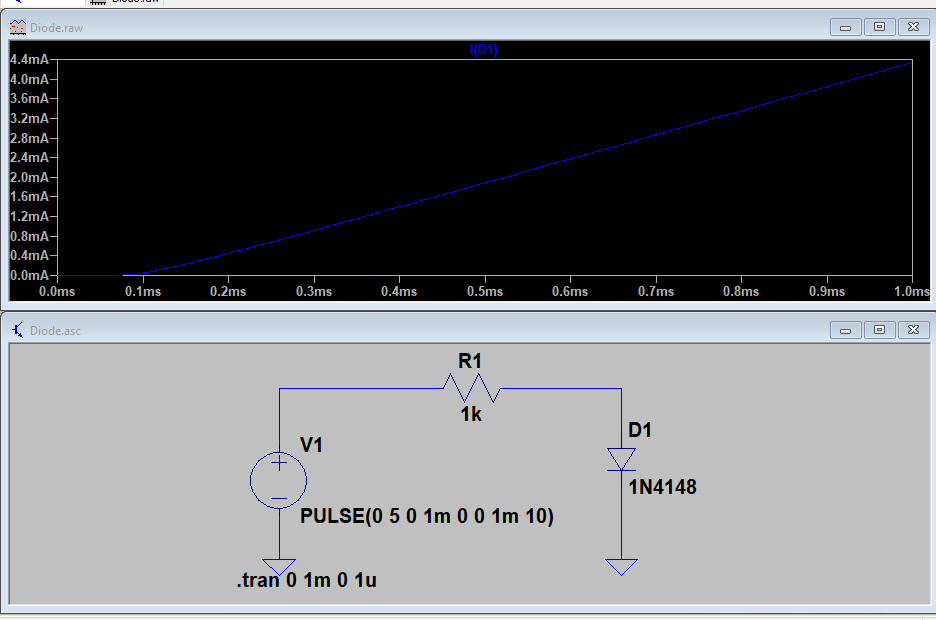

Anlage Bild.

Angehängte Dateien:
#7652283
Lesenswert?
• ▲
▼

Kleiner Tipp: Netze (Knoten) selbst benennen, hier z. B. "Anode", der steht dann auch dran. Dann heißt die Spannung "V(Anode)".

"n001" wird von LTspice selbst vergeben. Die unbenannten Konten werden bei jedem Simulationsstart neu benannt, die können sich also ändern.

Übrigens: Bei den Achsen kann man auch Gleichungen eingeben, z. B. für die Stromverstärkung bei bipolaren Transistoren.

Bernhard
