Was ist das für ein Stecker? PS2-ähnlich aber nur vierpolig

OP #7715560

Hallo zusammen,

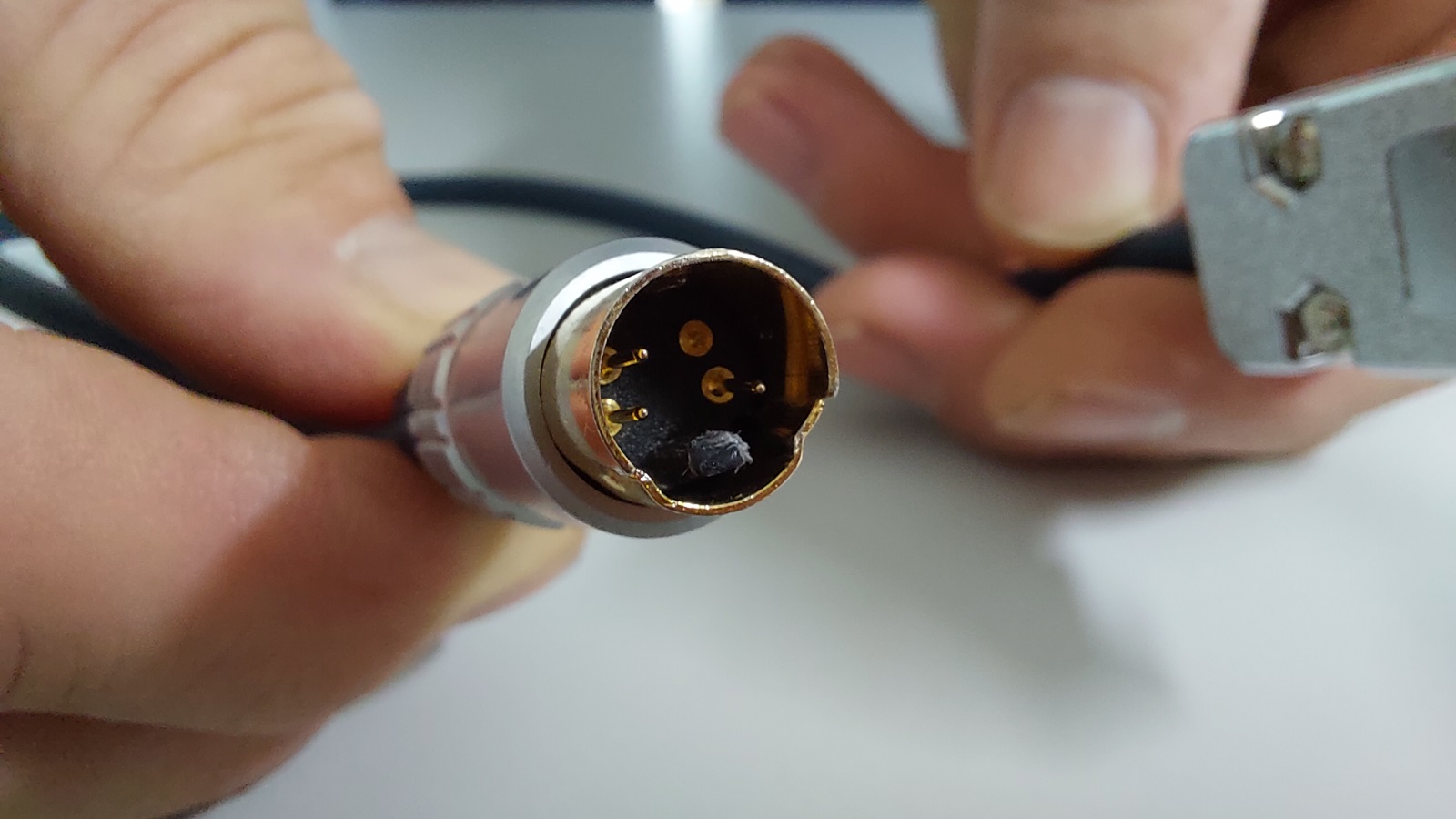

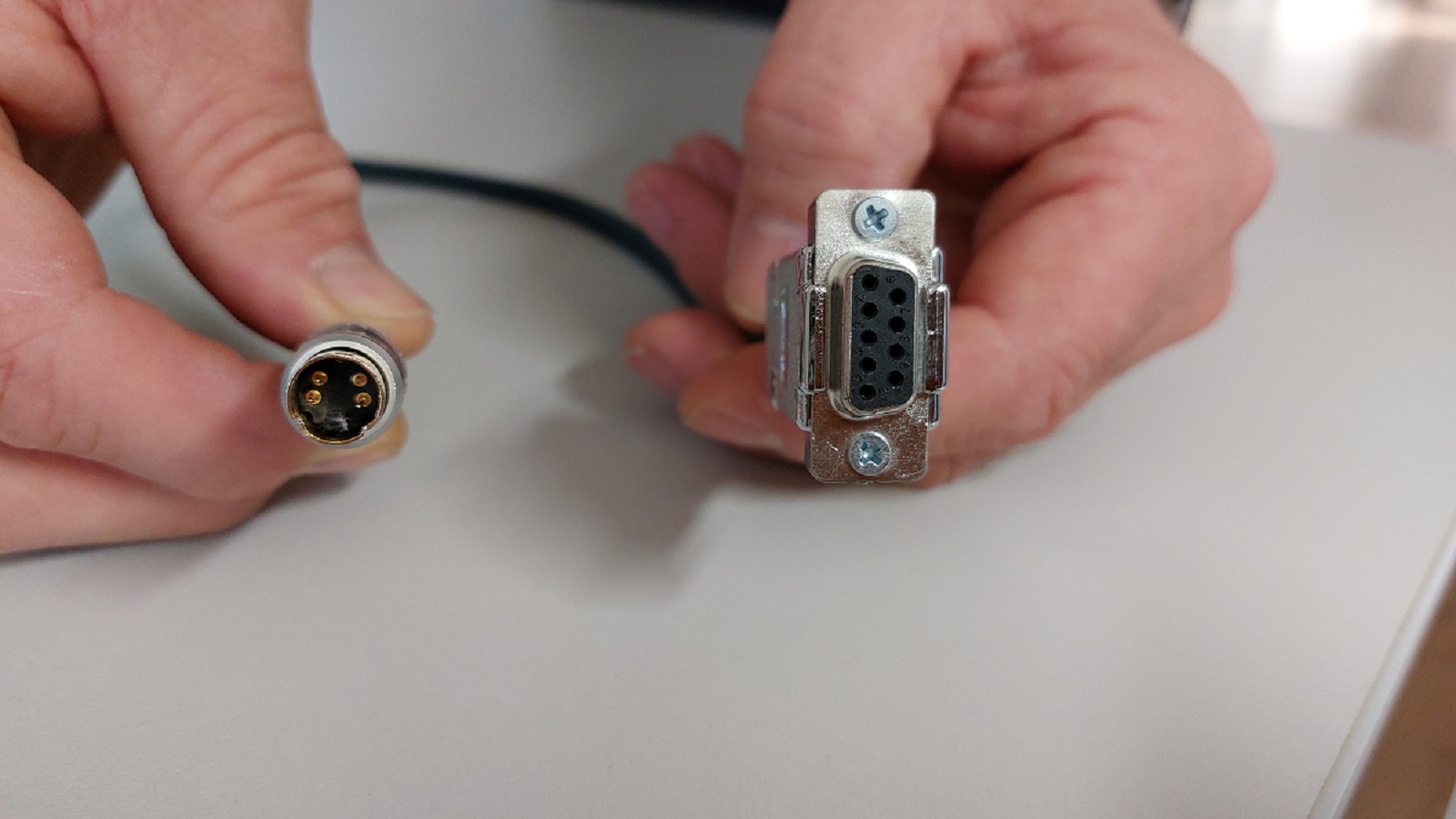

hat jemand eine Ahnung, was das für ein PS2-ähnlicher Stecker mit 4 PINS sein könnte? Scheint irgendwas serielles zu sein, da auf der anderen Seite ein SUB-D 9 ist.

Danke und viele Grüße

Karl

Angehängte Dateien:
#7715854

(prx) A. K. schrieb:

Die Vorläufer von VGA, CGA und EGA, verwendeten nicht 15-pol SUB-D sondern 9-pol. S-Video ist also stimmig.

... und funktional sehr stark eingeschränkt, da nur monochrom (CGA und EGA erzeugten kein PAL- oder NTSC-Farb-Signal) - und nur mit CGA-Auflösung verwendbar (EGA hat ein falsches Timing, da musste man die Karte schon davon überzeugen, einen CGA-Monitor anzusteuern).

Echte CGA-Karten hatten noch eine Cinch-Buchse mit NTSC-Signal, das aber lag nicht an der 9-poligen Buchse an.

#7716072

[Klugscheissermodus] Motopick schrieb im Beitrag #7715565:

Sieht aus wie SVHS.

SVHS ist eine Videonorm. Auch bekannt als S-VHS, also VHS mit besserem Bild (das Band war besser...). Vergleichbar mit Video8 und Hi8. JVC (u.a.) hatte dann noch den Versuch mit D-VHS, kurz bevor DV rauskam.

Was du meinst ist "S-Video". Ein FBAS-Signal mit getrennter Luminanz- und Chrominanz-Leitung.

[/Klugscheissermodus]

Wäre es kein vierpoliger Mini-Din-Stecker, könnte man auch vermuten, dass es eine VISCA-Schnittstelle ist.

oder AppleTalk (dazu habe ich aber kein für mich erkennbares Bild gefunden).

#7716125

Rahul D. schrieb:

Motopick schrieb:

Sieht aus wie SVHS. https://upload.wikimedia.org/wikipedia/commons/6/6b/S.video.socket.png

Ansonsten: https://www.startpage.com/do/dsearch?q=svhs+stecker "Da werden sie dann geholfen."

[blabla geloescht]

oder AppleTalk (dazu habe ich aber kein für mich erkennbares Bild gefunden).

Wenn ich jetzt 50 m laufen wuerde, koennte ich davon ein Foddo machen. Faellt aber aus. Wegen 50m.

#7716127

Da das erkennbar ein handgebasteltes Kabel ist (man achte besonders auf die Verschraubung der Sub-D-Buchse!), kann das ein /irgendwas/ sein.

In einen PC kann man das nur in eine serielle Schnittstelle stecken; für CGA/EGA, wie weiter oben schon erwähnt, müsste es einen Sub-D-Stecker haben.

#7716157

Harald K. schrieb:

Da das erkennbar ein handgebasteltes Kabel ist (man achte besonders auf die Verschraubung der Sub-D-Buchse!), kann das ein /irgendwas/ sein.

Egal was es ist, ein abgeschnittenes Stück S-Videokabel hat die vier Pins auf Adern herausgeführt und lässt sich an die entsprechenden Stellen im aufschraubbaren Sub-D9 anlöten.

#7716168

Soul E. schrieb:

Motopick schrieb:

Motopick schrieb:

Sieht aus wie SVHS. https://upload.wikimedia.org/wikipedia/commons/6/6b/S.video.socket.png

Wie die Benennung des Bildes korrekt aussagt, handelt es sich um S-Video.

S-VHS ist was völlig anderes, nämlich eine Weiterentwicklung des VHS-Videosystems von JVC.

Das ist technisch korrekt. Wie die Suchmaschine belegt, ist die Bezeichnung "SVHS-Stecker" aber durchaus verbreitet.

#7716267

Motopick schrieb:

Wenn ich jetzt 50 m laufen wuerde, koennte ich davon ein Foddo machen. Faellt aber aus. Wegen 50m.

Ich habe halt keins gefunden. U.a auch deswegn, weil keine Lust weiter zu suchen hatte. Wenn jemand der Meinung ist, dass er sich ein Foto eines appleTalk-Steckverbinders angucken müsste, kann er das ja gerne selbst ergooglen.

AppleTalk hat nur drei Pins :( VISCA hat acht Pins.

Das Gehäuse des Hosiden-Steckers auf den Bildern wirkt ziemlich "videophil" - meistens waren die einfach nur aus schwarzem Kunstoff ans Kabel gespritzt.

(Firma: Code Mercenaries GmbH) #7716783

Rahul D. schrieb:

oder AppleTalk (dazu habe ich aber kein für mich erkennbares Bild gefunden).

AppleTalk hat den dreipoligen mini-DIN Stecker benutzt.

4-polig war ADB (Apple Desktop Bus, so was wie ein Vorläufer von USB mit 10 kbit/s).

Und 8-polig waren die RS-422 Schnittstellen am Mac.

Die Idee analog-RGB / s-VHS klingt plausibel.
