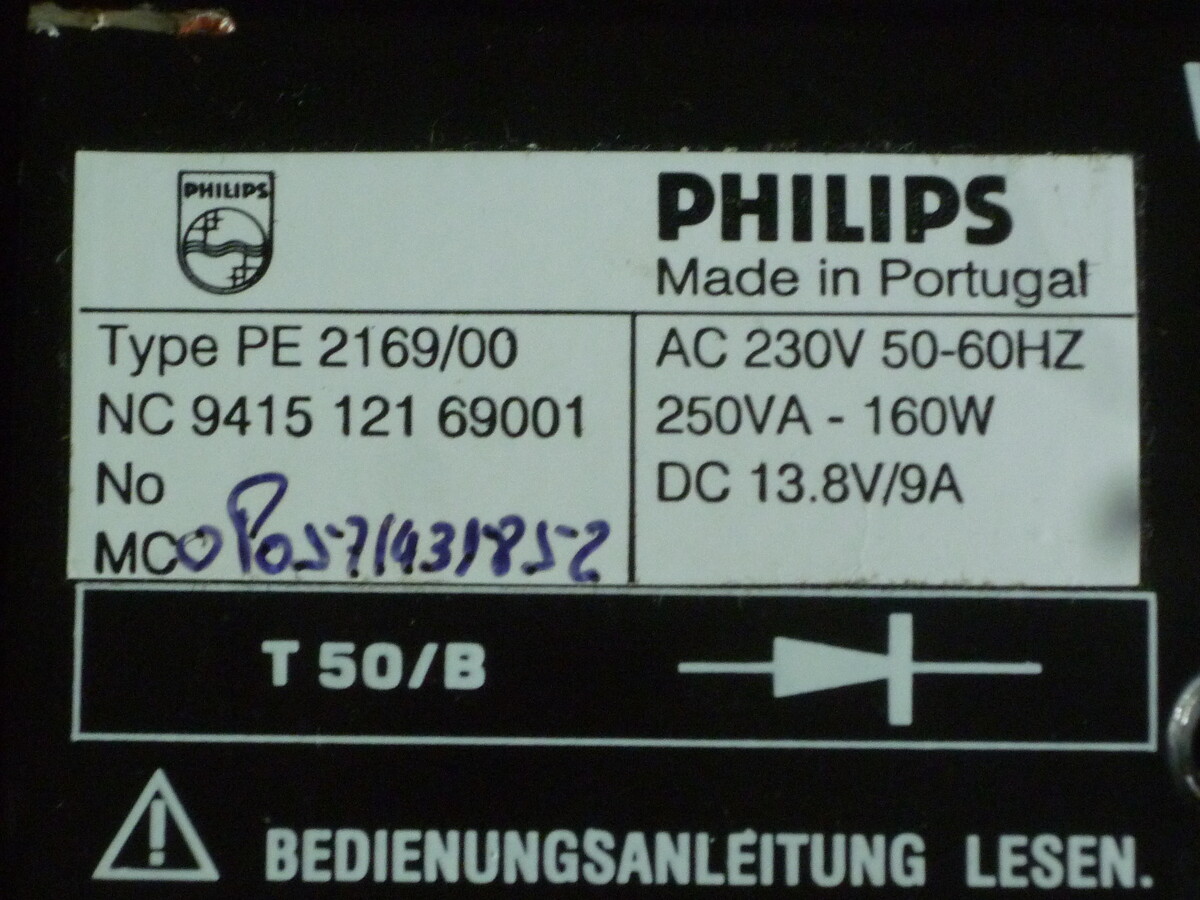

Was bedeuted dieser Belegungsplan auf 13,8V/9A Ladegerät

[Frido J. (dreistein)]

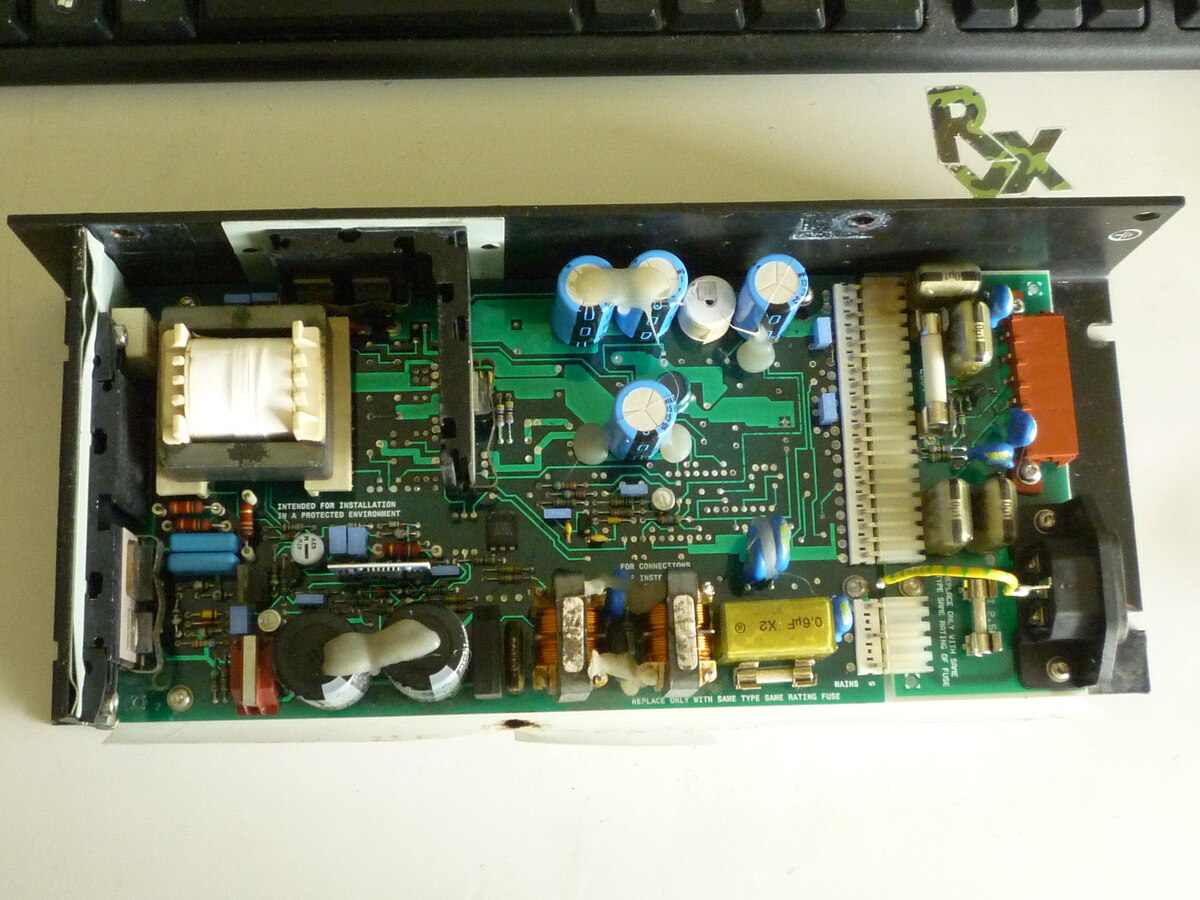

Was man so alles findet beim Aufräumen. Ich verstehe den Anschlußplan
nicht und kann das Teil deshalb nicht testen. Weiß wer was ?

[Obelix X. (obelix)]

Steht doch im rechten Bild ganz unten, letzte Zeile. Wenn du sie nicht
findes beim weiter Aufräumen, gibt es Quellen im Netz.

[Jens G. (jensig)]

https://westfaliat4.info/VW_Westfalia_California_Battery_Charger_Mains_UnitWM.pdf
Ist zwar /01, dürfte aber an der Stelle keinen Unterschied machen.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Frido J. schrieb:
> Weiß wer was ?
Google weiß was:
-
https://www.google.com/search?q=philips+pe+2169/00+anschlussplan&tbm=isch

Und damit das hier
-
https://westfaliat4.info/VW_Westfalia_California_Battery_Charger_Mains_UnitWM.pdf

Und dort findet man auch die nötige Beschaltung.

[Obelix X. (obelix)]

Es schein ja immernoch einfacher zu sein, 3 Fotos zu machen und einen
zweizeiligen Text zu schreiben anstatt 3 Worte in Google einzugeben.

[Frank D. (Firma: Spezialeinheit) (feuerstein7)]

Witzig, so ein Teil hatte ich gerade zum reparieren auf dem Tisch. Die
Kondensatoren vom Netzfilter waren explodiert, ist eine Mördersauerei
und stinkt fürchterlich.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Frank D. schrieb:
> Die Kondensatoren vom Netzfilter waren explodiert
Ein Dejavu:
-
https://www.nuggetforum.de/forum/3-technik/22849-ladegeraet-pe-2169-defekt-rauch
-
https://www.t4forum.de/forum/index.php?thread/134259-california-ladegerät-philips-pe-2169-00-defekt/

[Frido J. (dreistein)]

Obelix X. schrieb:
> Es schein ja immernoch einfacher zu sein, 3 Fotos zu machen und einen
> zweizeiligen Text zu schreiben anstatt 3 Worte in Google einzugeben.

Nein, das gilt nicht, man muß die Idee haben wo man suchen kann. Das ist
wie beim Google, wenn einem da nix einfällt als Sucbegriff - kannsch
vergessen !

[Frido J. (dreistein)]

Obelix X. schrieb:
> Steht doch im rechten Bild ganz unten, letzte Zeile. Wenn du sie nicht
> findes beim weiter Aufräumen, gibt es Quellen im Netz.

Ich entschuldige mich.

[Frido J. (dreistein)]

Jens G. schrieb:
>
https://westfaliat4.info/VW_Westfalia_California_Battery_Charger_Mains_UnitWM.pdf
> Ist zwar /01, dürfte aber an der Stelle keinen Unterschied machen.

Vielen Dank für den Link, alles klar, wer's weiß ist klar im Vorteil.
Entschuldige bitte dass ich da nicht selber drauf gekommen bin, war wohl
bisschen neben der Kapp.
