[VS] Breakoutboards für ATtiny3227

Hallo,

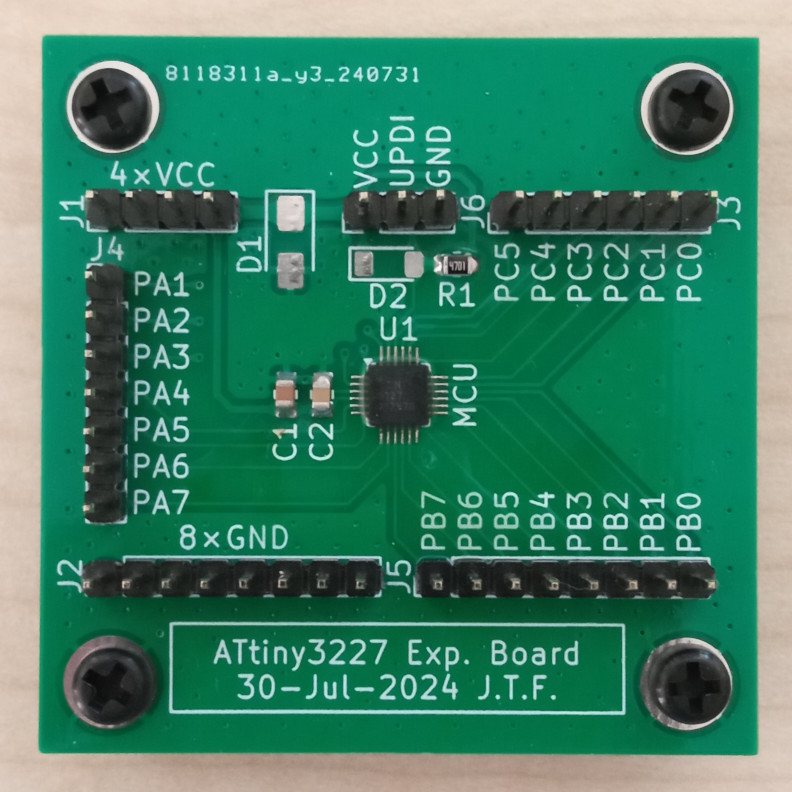

um das Löten von VQFN zu üben und weil ich gern den ATtiny3227 in Experimentieraufbauten einsetze wollte, habe ich mir bei JLCPCB kleine 50×50-mm²-Platinchen dafür fertigen lassen. Vorhanden sind neben dem ATtiny Footprints für zwei parallele 0805-Abblockkondensatoren (100n und z.B. 4µ7), ein 0805-Pull-up-R an UPDI, eine Mini-MELF-Diode VCC-|<-UPDI, sowie eine SMA-TVS-Diode zwischen VCC und GND. Alle I/Os sind auf Stiftleisten geführt, zudem Stiftleisten für VCC und GND sowie extra VCC-UDPI-GND.

Diese erste Version hat einen VQFN-Footprint mit um 1 mm verlängerten Pads, da ich zunächst dachte, dies sei vorteilhaft für das Verlöten. Vermutlich war dies ein Irrtum; das Löten mit Heißluft hat sich als eher schwierig erwiesen, ist aber dennoch möglich, ggf. muss mit dem Lötkolben nachgearbeitet werden.

Ich habe noch 9 Stück davon übrig und würde sie zum Selbstkostenpreis von je 50 Cent zzgl. Versand (Brief) abgeben; auf Wunsch auch mit dem ATtiny bereits bestückt und getestet für einen Aufpreis von 1,50€.

Grüße Johannes

2024-08-20: Es sind noch 6 Stück zu haben.
