Mir fiel ein, dass ich auch noch irgendwo so einen alten Pager liegen
habe. Den gab es damals auf einer Amateurfunkmesse bereits auf das
70cm-Band umgebaut. Ich konnte damals einen Funkrufsender auf
439,9875MHz empfangen. Ich meine, der stand auf dem Feldberg im Taunus.

Nach den schrecklichen jüngsten Ereignissen ist das Interesse an dieser

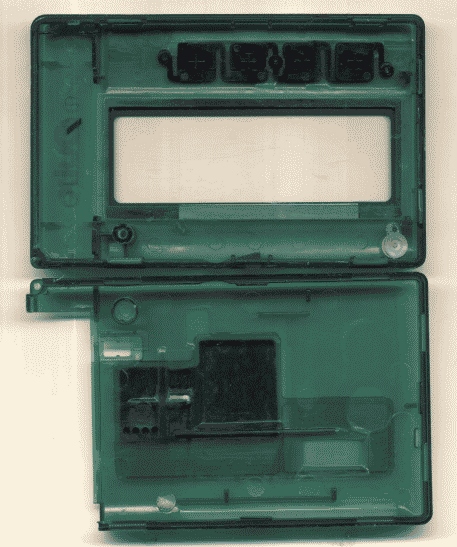

alten Technik plötzlich wieder erwacht, daher hier ein paar Fotos. Ich
hoffe, das führt nicht wieder zu ausufernden Diskussionen mit Sperrung.

Meine Literatur zu den Umbauten besteht vor allem aus den ADACOM-Heften
seit 1991. Auch ein Sender dafür wurde dort vorgestellt.
https://de.wikipedia.org/wiki/Adacom_Fachverband_f%C3%BCr_Amateur-Datenfunk

Auf der Frequenz befinden sich anscheinend immer noch Sender mit
POCSAG-Protokoll: https://de.wikipedia.org/wiki/DAPNET

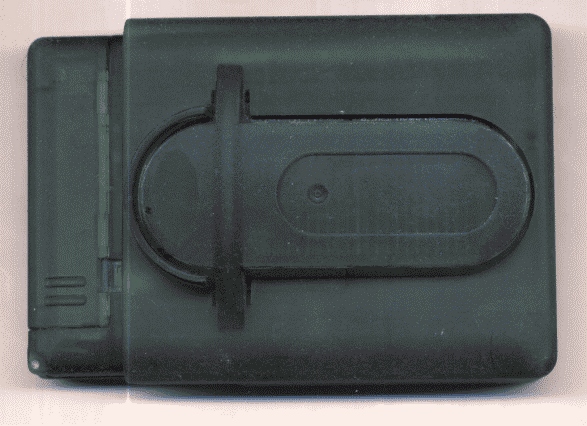

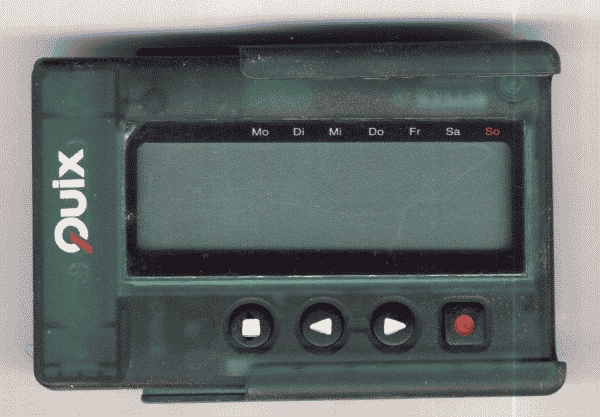

Das Gerät hat sogar einen kleinen Vibrationsmotor wie man sieht.

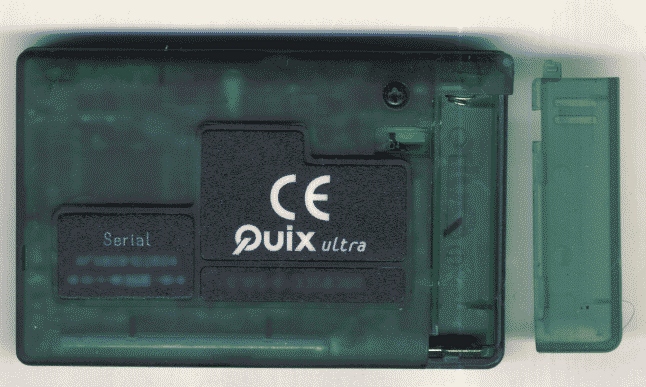

Die Datumsangaben lassen ein Baujahr 1998 vermuten.

[Cyblord -. (cyblord)]

Verbastelte Pager sind aktuell nicht so gut angesehen...

[Helmut -. (dc3yc)]

Da hab ich auch noch diverse Quixe und Motorolas, die auf der
Afu-Frequenz liefen. Hatte sogar mal einen Sender bei mir in Betrieb.
Wenn jemand das Zeugs brauchen kann, bitte PM!

[Christoph db1uq K. (christoph_kessler)]

Irgendwoher habe ich ein Gesamtinhaltsverzeichnis der ADACOM-Hefte, hier
daraus die 6 Artikel zu Funkrufgeräten zwischen 1997 und 2006.

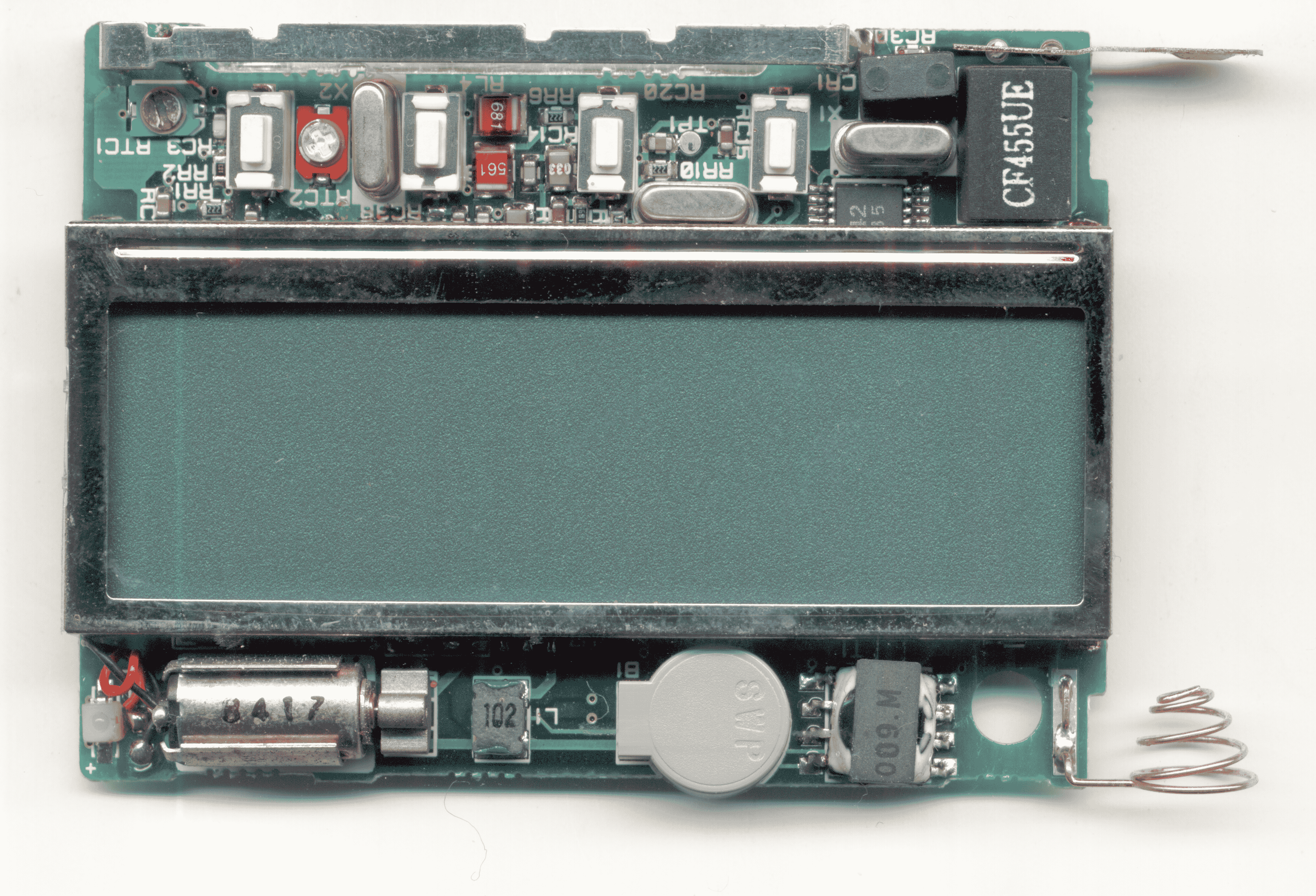

Das Quix hatte anscheinend ursprünglich ein SAW-Filter für die
Originalfrequenz. Das ist wie man sieht einfach durch eine Drahtbrücke
ersetzt. Eine Anleitung zum Quix-Umbau habe ich noch nicht gefunden.

Eine Forumssuche zu "POCSAG" findet 84 Threads. Die "Wetter-Direkt"
Geräte benutzen ein ehemaliges Pager-Netz. Das soll 2028 abgeschaltet
werden.

[Christoph db1uq K. (christoph_kessler)]

Ich habe noch Skripten der Packet-Radio-Tagungen in Frankfurt/Darmstadt
durchgeschaut. Zu Funkruf-Software gab es fast jedes Jahr einen Vortrag,
vor allem "Funkmaster" aber zur Hardware nur diesen einen von 1999. Eine
Übersicht der Empfänger, die erfolgreich auf das Amateurband umgebaut
wurden.
Zu DAPNET gibt es hier Vorträge von 2011 bis 2018:
https://www.afu.rwth-aachen.de/vortraege

Die AATIS hatte mal umgebaute Quix (hier Ouix geschreiben), jetzt nicht
mehr lieferbar. Vermutlich hatte ich meinen an deren Stand gekauft:
https://www.aatis.de/content/bausatz/Ouix-Rubrikenf%C3%A4higer-Pager

[Christoph db1uq K. (christoph_kessler)]

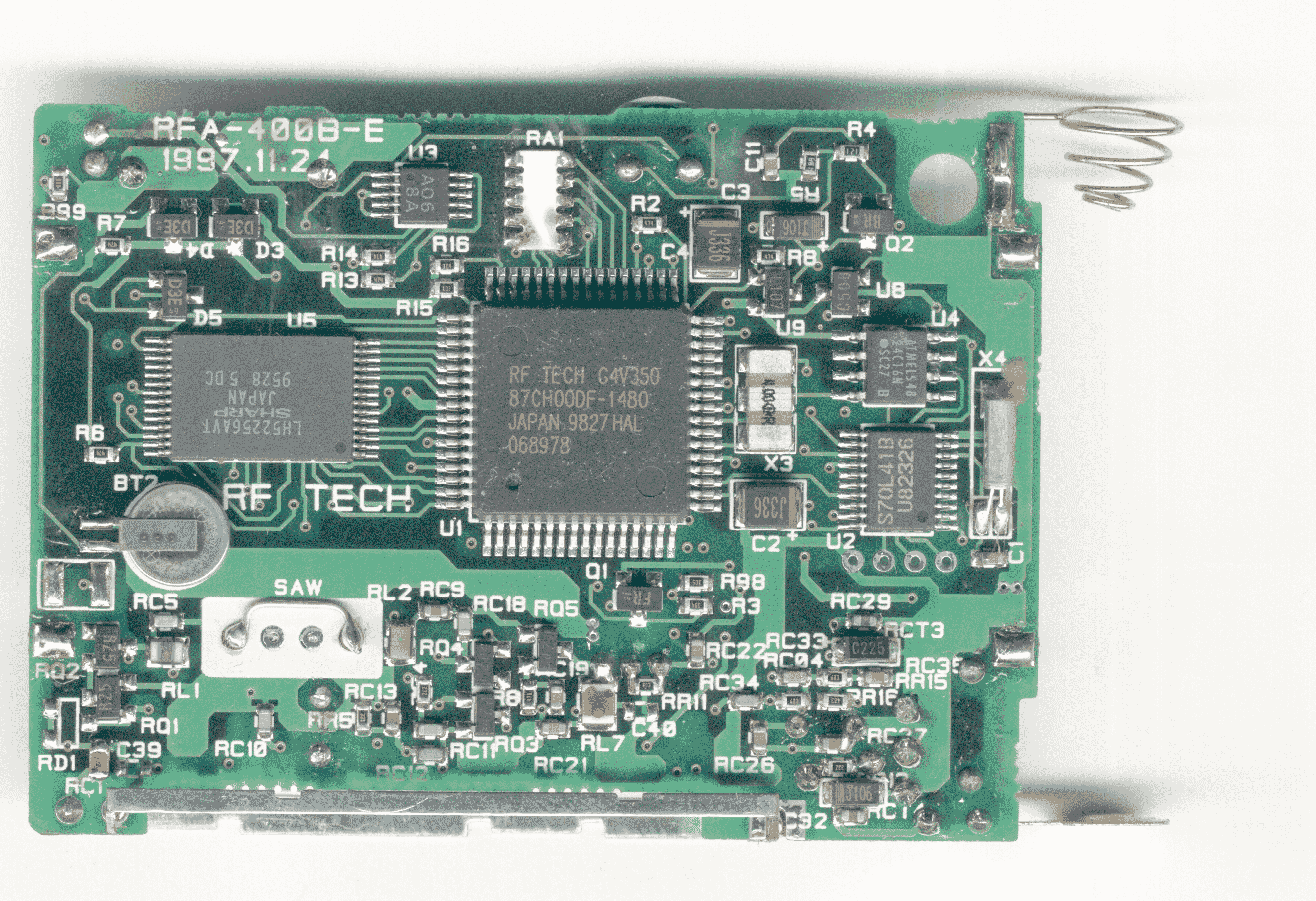

Der Seiko S70L41B ist der eigentliche POCSAG-Decoder:
https://www.alldatasheet.com/datasheet-pdf/view/80535/SII/S-70L41B.html
daneben sitzt der Miniaturquarz dafür, laut Datenblatt 76,8 kHz.

Im Datenblatt eine Applikationsschaltung mit einem S14L05A Controller,
der  auch das Display ansteuert und ein (vermutlich) EEPROM S29U221AFS.
Beide sind hier von einem anderen Hersteller, das EEPROM ein Atmel
24C16. Das kann man an Programmieranschlüssen über I2C umprogrammieren:
https://ww1.microchip.com/downloads/en/DeviceDoc/Atmel-8719-SEEPROM-AT24C16C-Datasheet.pdf

Auf der Platine sitzt auch eine eingelötete Knopfzelle (die nach 26
Jahren vermutlich leer ist, habs nicht nachgemessen). Die könnte eine
Echtzeituhr versorgen, sodaß die auch im ausgeschalteten Zustand und
herausgenommener Batterie weiterläuft. So kennt das Gerät direkt nach
dem Einschalten Datum und Uhrzeit ohne Verbindung mit einem
Funkrufsender aufzunehmen.
