Hi,

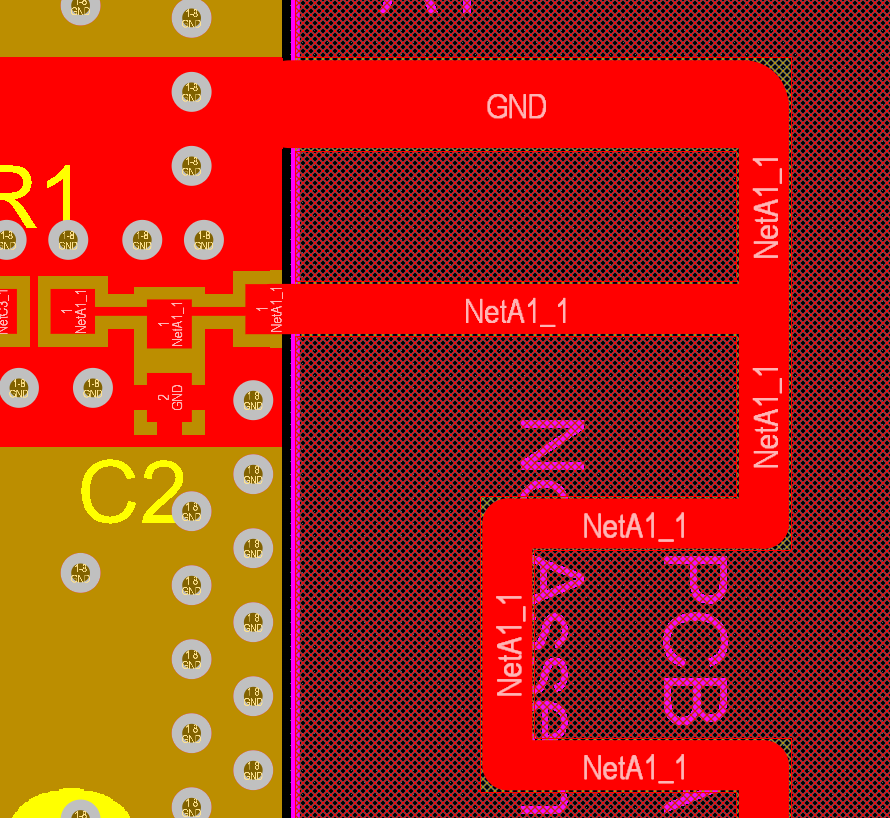

Wie bewerkstellige ich in Altium, dass ich 2 Nets für eine Antenne
zuweisen kann wie im Anhang?

von Ralph T. (programinator)


Lesenswert?

Mit einem Net Tie kan man zwei unterschiedliche Netze miteinander
verbinden. Das setzt allerdings das Anlegen eines Bauteils mit
entsprechender Geometrie voraus.

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Das ist der typisch Fall "Widerstand ist zwecklos"
https://robotfreak.de/elab-wiki/images/b/b7/Widerstand-ist-zwecklos.jpg
Da muss man vermutlich in allen Platinenlayoutprogrammen tricksen.
Vielleicht irgendeinen Zweipol "Antenne" definieren?

NetTie:
https://resources.altium.com/p/using-net-ties-to-meet-pcb-design-requirements

: Bearbeitet durch User
von Taz G. (taz1971)


Angehängte Dateien:

Lesenswert?

Ich poste mal eines meiner NetTie Bauteile als Beispiel.
Im Symbol sind es nur zwei Pins und Type ist Net Tie (No BOM).
Das Footprint hat zwei quadratische Pads verbunden mit einem Track. Die
Pads müssen soweit von einander entfernt sein, dass ich mit
unterschiedlichen Netzen an die Pads ran komme und die Clearance Rule
nicht auslösst. Das Footprint ist als NetTie definiert damit der Track
zwischen den Pads von der Clearance Rule ausgenommen ist.
