CTEK multi xs 4003

[Bernd J. (bernd_j594)]

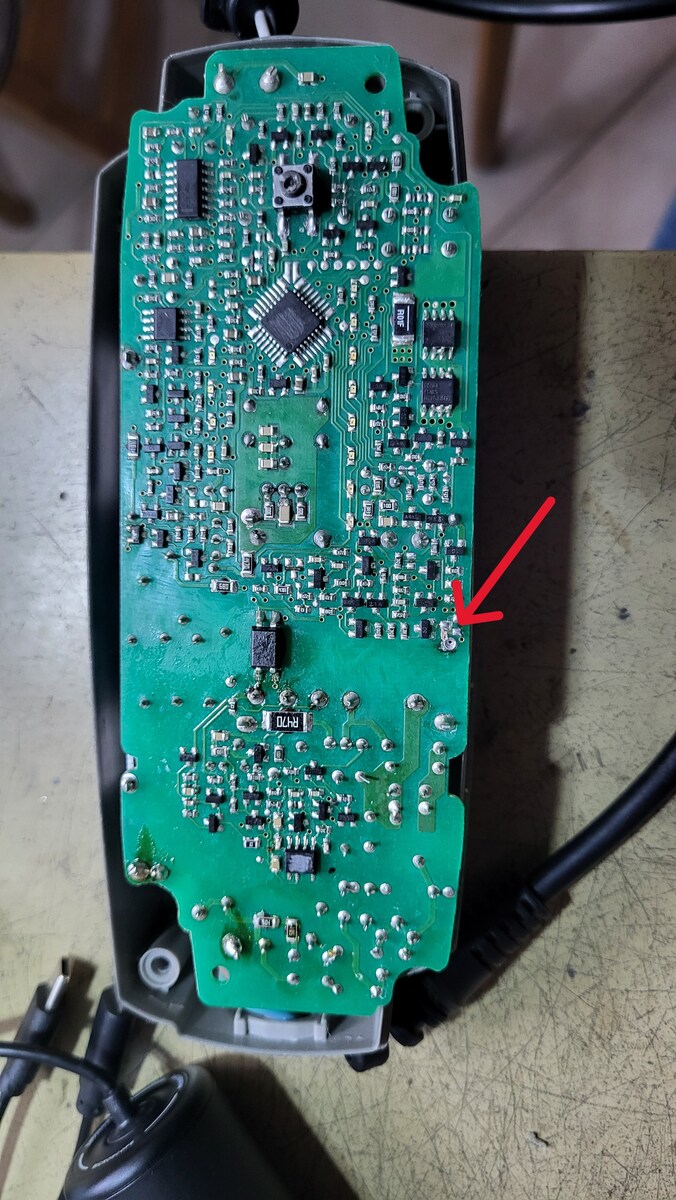

Hallo, weiß jemand was das für ein Bauteil ist ?Leider habe ich kein
Schaltbild von dem Gerät.Anfrage beim Hersteller war negativ DANKE

[Harald K. (kirnbichler)]

Das ist eines der vielen Bauteile, die man wegen der Eigenschaften des
Bildes nicht erkennen kann.

Ein Bild mit höherer Auflösung, das nur den Bereich rund ums Bauteil
zeigt (und nicht das ganze Gerät), könnte hier hilfreich sein.

[Bernd J. (bernd_j594)]

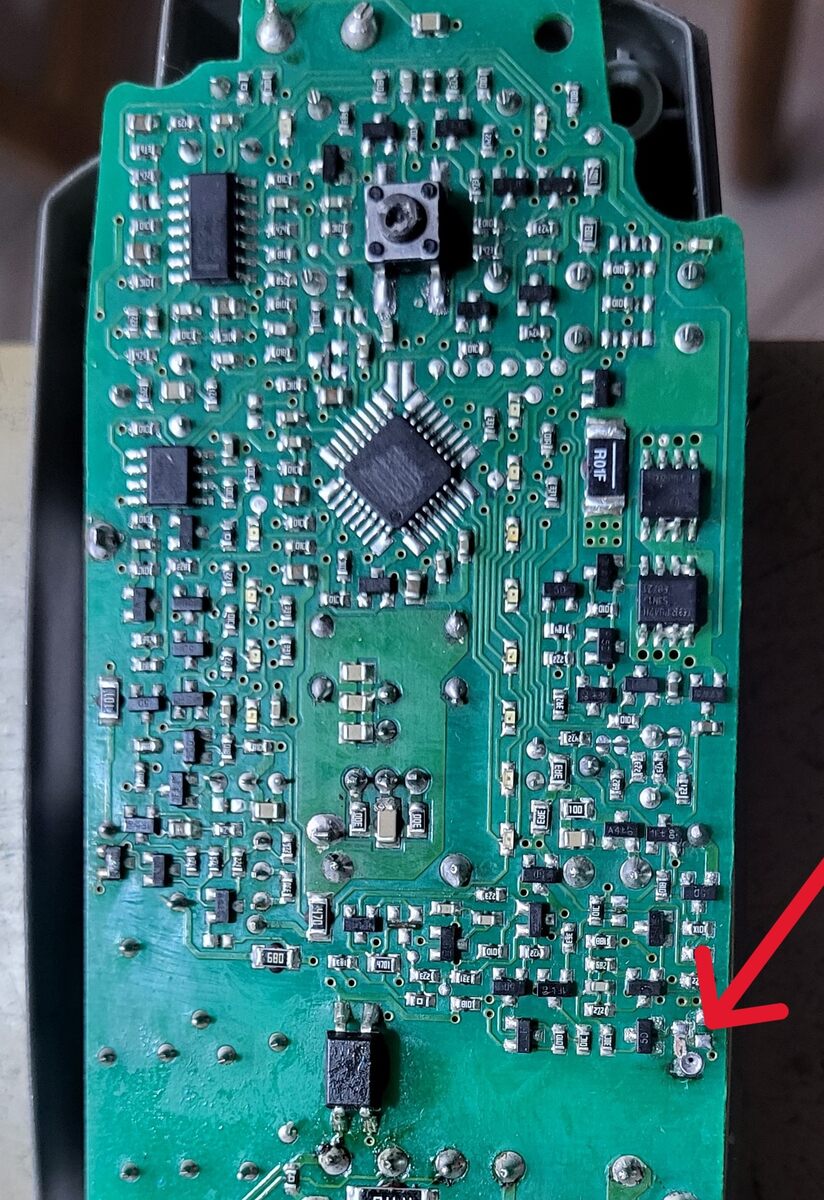

Hallo, hier noch 2 Bilder Diode oder Transistor?Bezeichnung
TR1oderJR1???
Gehäuse SOT23

[Hmmm (hmmm)]

Bernd J. schrieb:
> TR1oderJR1???
> Gehäuse SOT23

"tR1" würde zu einer BZX84-B5V1 passen, "JRt" zu einer BAS20.

[Bernd J. (bernd_j594)]

Danke für die Info, man müsste schon genau wissen was da rein gehört.
Vielleicht gibt es irgend wo ein Schaltbild von diesen Gerät.
Sekundär-Netzteil währe OK.

[H. H. (hhinz)]

Bernd J. schrieb:
> Danke für die Info, man müsste schon genau wissen was da rein gehört.

Und weshalb zeigst du nicht das Teil, sondern nur den leeren Platz?


> Vielleicht gibt es irgend wo ein Schaltbild von diesen Gerät.

In Nephelokokkygia.
