Moin,
versuch grad mein erstes Symbol selbst anzulegen. Mein Problem: Im Symbol Editor sind die Pinnamen im gelben Viereck zu sehen.Im Schematic dann aber leider nicht mehr.

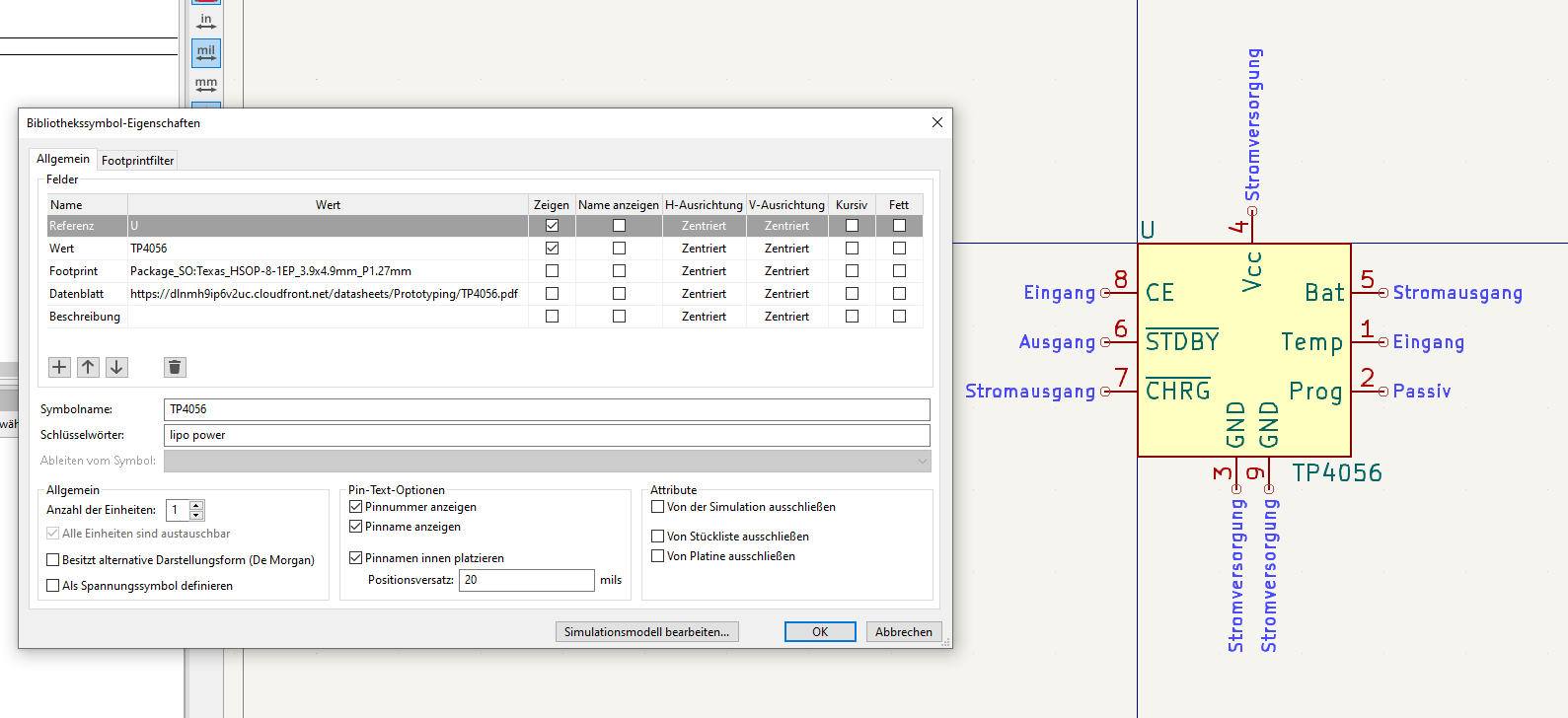

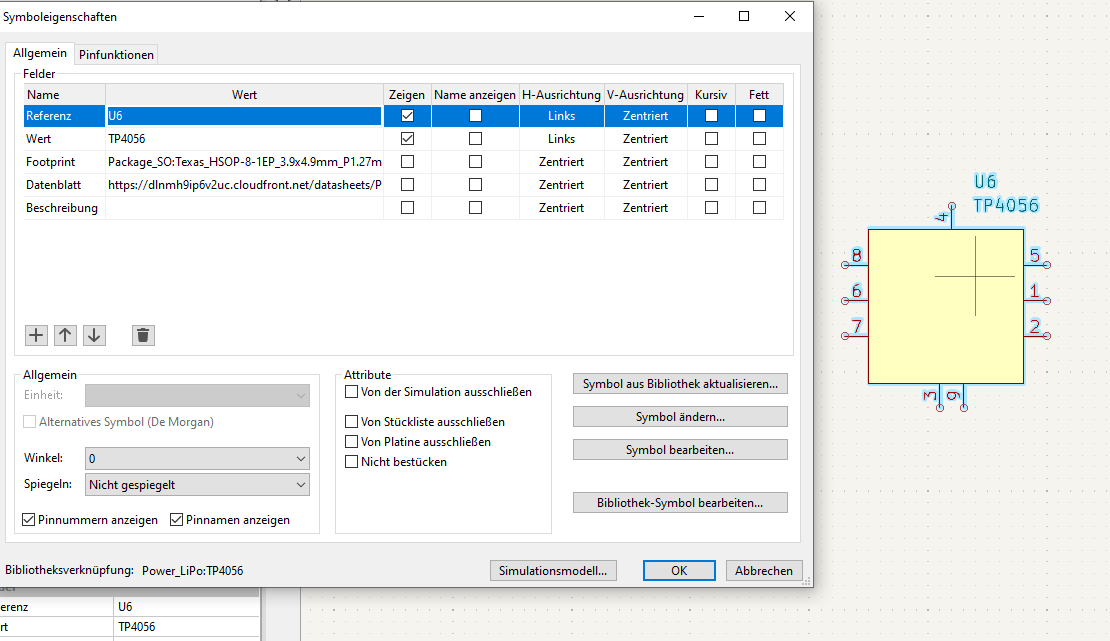

Hab 2 Bilder hinzugefügt. Jeweils mit den Eigenschaften des Bauteils.
Was mach ich falsch? Muss man irgendwie die Viereck Grafik eine eben nach unten schieben? Wenn ja, wie?
Gruß T.
Edit: Ich sehe grade selbst, das manche Pin Konfiguration falsch sind, die sollen aber nun nichts zur Sache tun.
