KiCad- Arbeiten mit Polarkoordinaten

[Carsten R. (carsten_r140)]

Hallo Zusammen,
Inzwischen bin ich etwas fortgeschrittener bei der Erstellung von PCBs
und habe auch schon verschiedene Software getestet. Momentan arbeite ich
an einer Platine für den Umbau einer Halogenleuchte. Die angedachte
Platine soll im Fuß der Leuchte verbaut werden, und ich bin mit Altium
CircuitStudio kläglich gescheitert die Umrisse einer dfx zu importieren
oder in ein Polarkoordinatensystem zu wechseln. Ich finde diese Software
auch nach längerem Arbeiten damit einfach schrecklich.... naja nun zum
eigentlichen Thema:

Ich kann in KiCad das Koordinatensystem auf Polar umstellen und den
Ursprung in die Mitte meiner PCB ziehen. Was ich noch nicht gefunden
habe ist die Möglichkeit/Methode die Bauteile in einer Kreisbahn um
diesem Mittelpunkt auszurichten, und Bauteile in Richtung Mitte Zeigen
zu lassen.
Ich habe hier auch schon nach Beiträgen in dieser Richtung geschaut und
bin nicht fündig geworden, ebenso habe ich auf YT nichts in diese
Richtung gefunden...

Hab Ihr vielleicht Erfahrungen oder Informationen wie ich das erreichen
kann?
Mit den PlugIns habe ich bisher noch keine Erfahrung gemacht, setze mich
aber gerade damit auseinander


Danke euch schonmal im Vorraus

[Michael (Firma: HW Entwicklung) (mkn)]

Carsten R. schrieb:
> PlugIns
sind die Lösung nach der Du suchst.

[Carsten R. (carsten_r140)]

Michael schrieb:
> Carsten R. schrieb:
>> PlugIns
> sind die Lösung nach der Du suchst.


Leider nicht.... vielleicht schreib ich mir mal ein script dass mir das
erledigt... jetzt erstmal von hand alles schön zurecht drehen

[Andreas B. (bitverdreher)]

Das Plugin "PlaceFootprints" sieht so aus als tut es das. Ich habe es
selbst aber noch nicht ausprobiert.

Carsten R. schrieb:
> Mit den PlugIns habe ich bisher noch keine Erfahrung gemacht,

Dann wird es höchste Zeit. Und dann zuerst mal "Generate interactive
HTML BOM" installieren. Das ist (nicht nur in meinen Augen) das absolute
Killerfeature.

[Michael (Firma: HW Entwicklung) (mkn)]

Carsten R. schrieb:
> Leider nicht
???
Plugin 'Place Footprints'
Arrange sequentially numbered footprints or footprints from multiple
hierarchical sheets in linear, circular or matrix arrangement.

[Marek N. (db1bmn)]

Das geht mit "Arrays" viel einfacher!

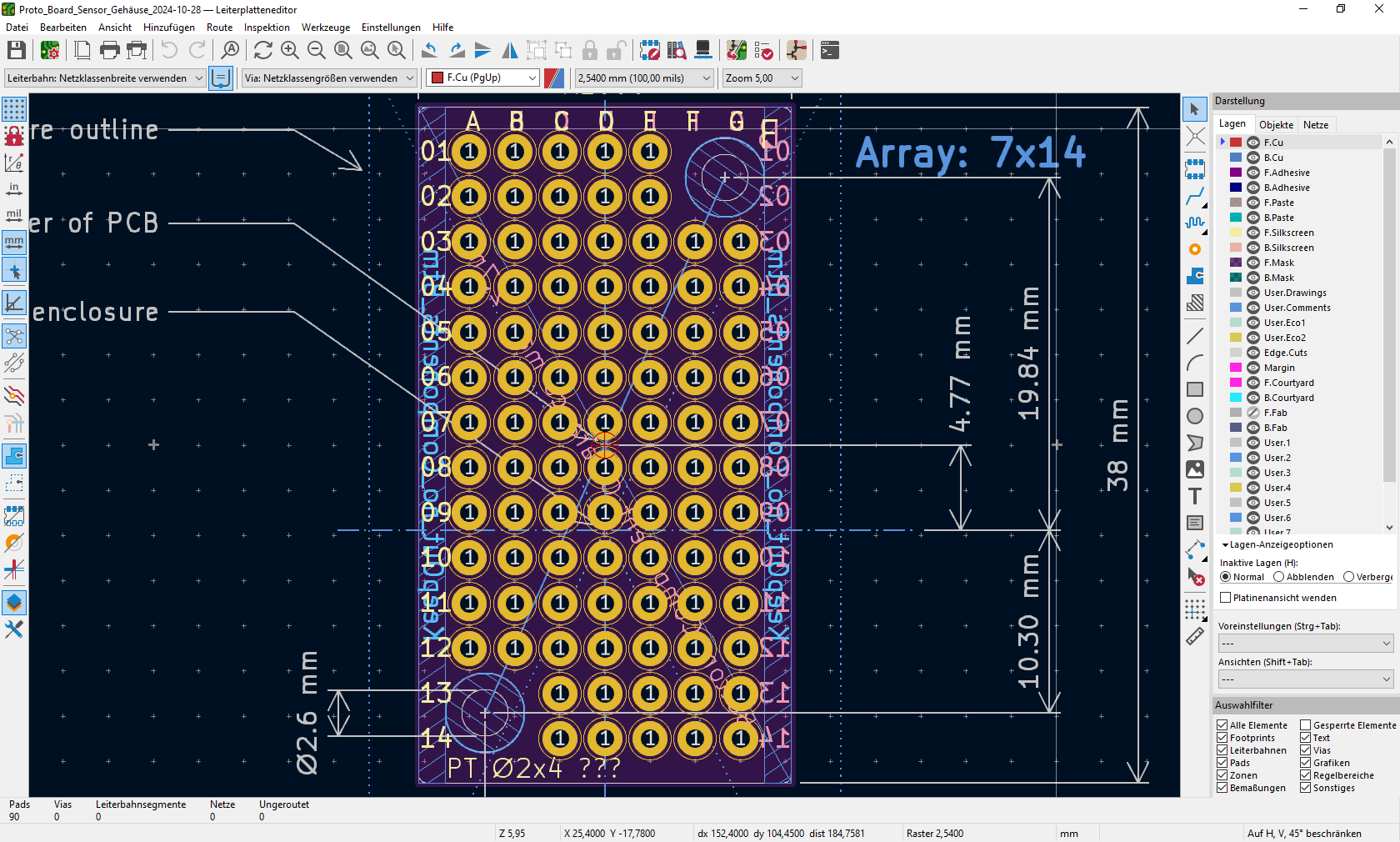

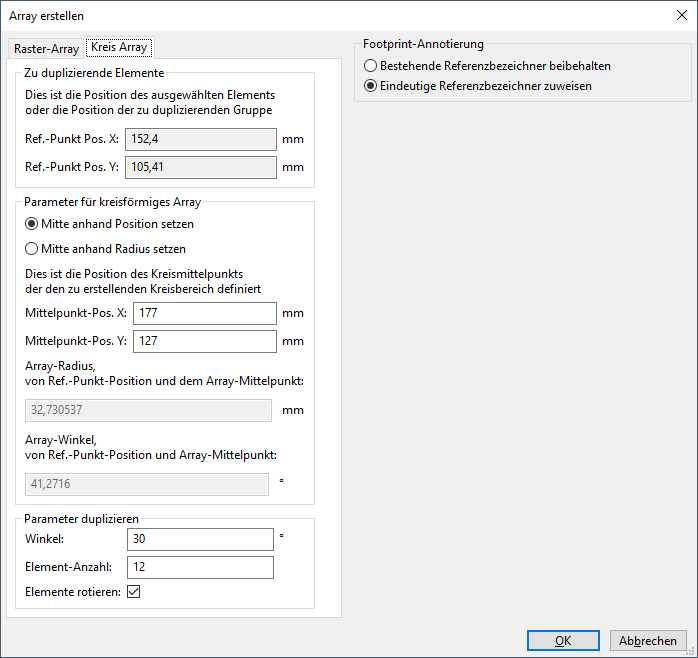

Bauteil selektieren -> Rechtsklick -> Aus Auswahl erzeugen -> Array
erstellen > Kreisförmiges Array

[Andreas B. (bitverdreher)]

Marek N. schrieb:
> Das geht mit "Arrays" viel einfacher!

Nice! Das kannte ich noch nicht, vermutlich weil ich es noch nie
gebraucht hatte. ;-)

[Marek N. (db1bmn)]

Danke!
Ja man muss ein bisschen spielen mit den Koordinaten un dem Ursprung.
Ich glaub, in irgendeiner Version waren X und Y vertauscht, das hat mich
sehr verwirrt. Aber mittlerweile ist es ganz brauchbar, gerade für
LED-Matrizen oder Lochrasterplatten etc.

[Carsten R. (carsten_r140)]

Marek N. schrieb:
> Das geht mit "Arrays" viel einfacher!
>
> Bauteil selektieren -> Rechtsklick -> Aus Auswahl erzeugen -> Array
> erstellen > Kreisförmiges Array

Das habe ich gestern auch schon versucht. Leider Funktioniert das nicht
wie ich mir das ganze gedacht habe... Ich denke ich versuche mal das
ganze mithilfe einer SVG zu lösen. da hätte ich eine idee zu einem
Plugin das ich gesehen habe :)

Ich gebe bescheid falls ich einen weg gefunden habe
