PWM controller HW-070 Schaltplan

Wolf17 OP #7774527
Lesenswert?
• ▲
▼

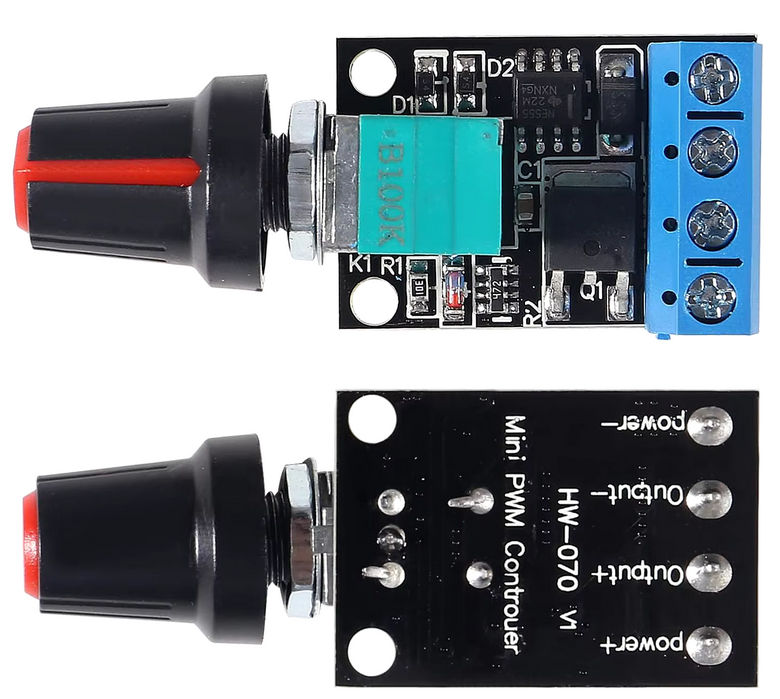

Es geht um ein PWM Modul (1-99%?), das man unter "PWM controller" z.B. bei Aliexpress findet. Meist steht auf der Unterseite "HW-070". Weiß jemand welche Grundfrequenz es hat? Und kennt jemand einen Link zum Schaltplan? Es wird die übliche Zweidioden-Potischaltung für NE555 sein, plus Fet und Freilaufdiode am Ausgang. Weil es zwischen R1 und R2 noch eine Diode unbekannter Funktion gibt, würde mir ein Schaltplan das rauszeichen vor einer Modifikation sparen.
