Forum: Analoge Elektronik und Schaltungstechnik Hilfe bei Chip identifikation


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Philipp H. (magier)


Angehängte Dateien:

Lesenswert?

Hallo

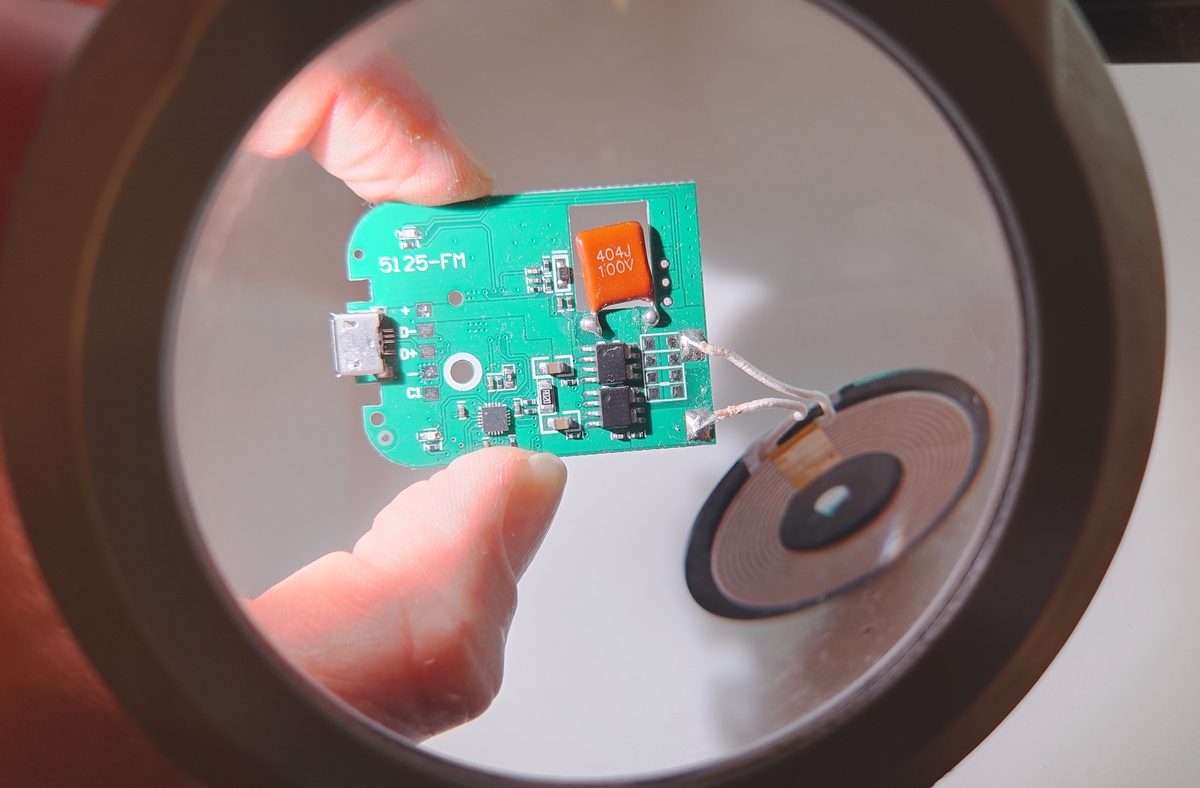

ich möchte einen Chip identifizieren, kann mir dabei jemand helfen?
Es handelt sich um ein

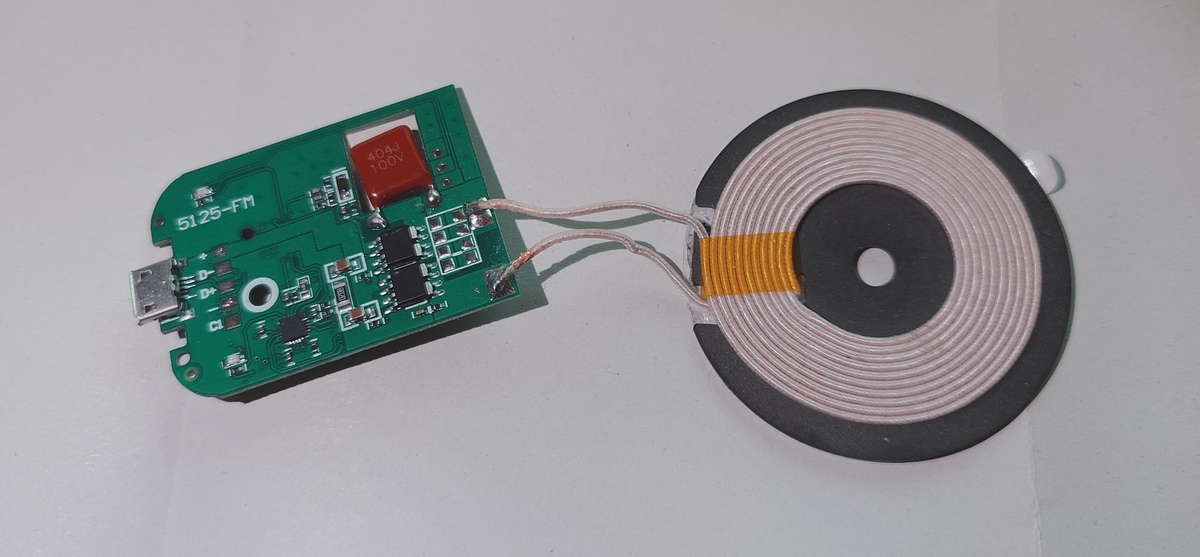

"1Pc 15W Qi Fast Wireless Charger PCBA Circuit Board Transmitter Module
+ Co^^i" von eBay.

Ich habe leider kein Mikroskop und mit der Lupe die ich habe komme ich
nicht weiter. Ich weiß nicht ob der Chip abgeschliffen wurde (wieso auch
immer).... Ich erkenne da gar nichts.
Auch die Suche nach "wireless charger 5125 circuit diagram" hat nicht
wirklich was gebracht.

Wäre echt super wenn mir da jemand weiterhelfen könnte.
LG
Philipp

: Verschoben durch Moderator
von Stephan S. (uxdx)


Lesenswert?

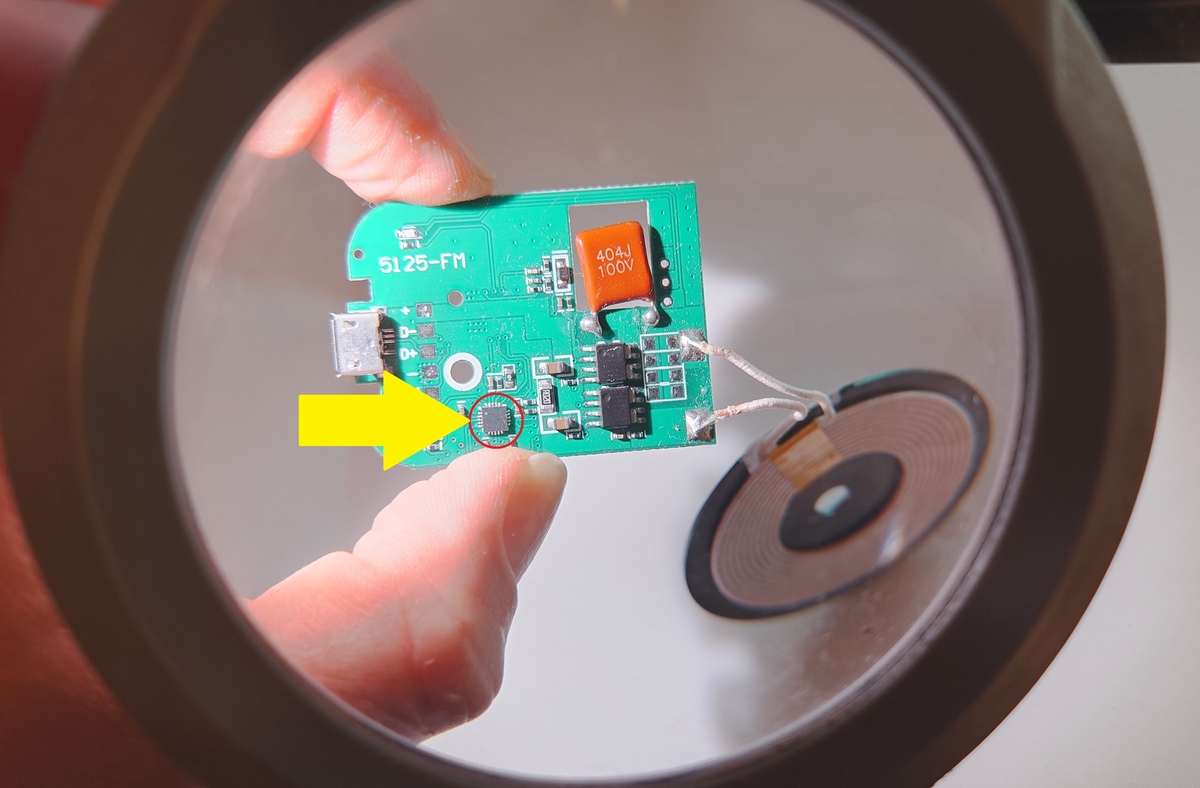

Man kann ja gar nichts erkennen, ausser dass der Chip 20 Pins hat.

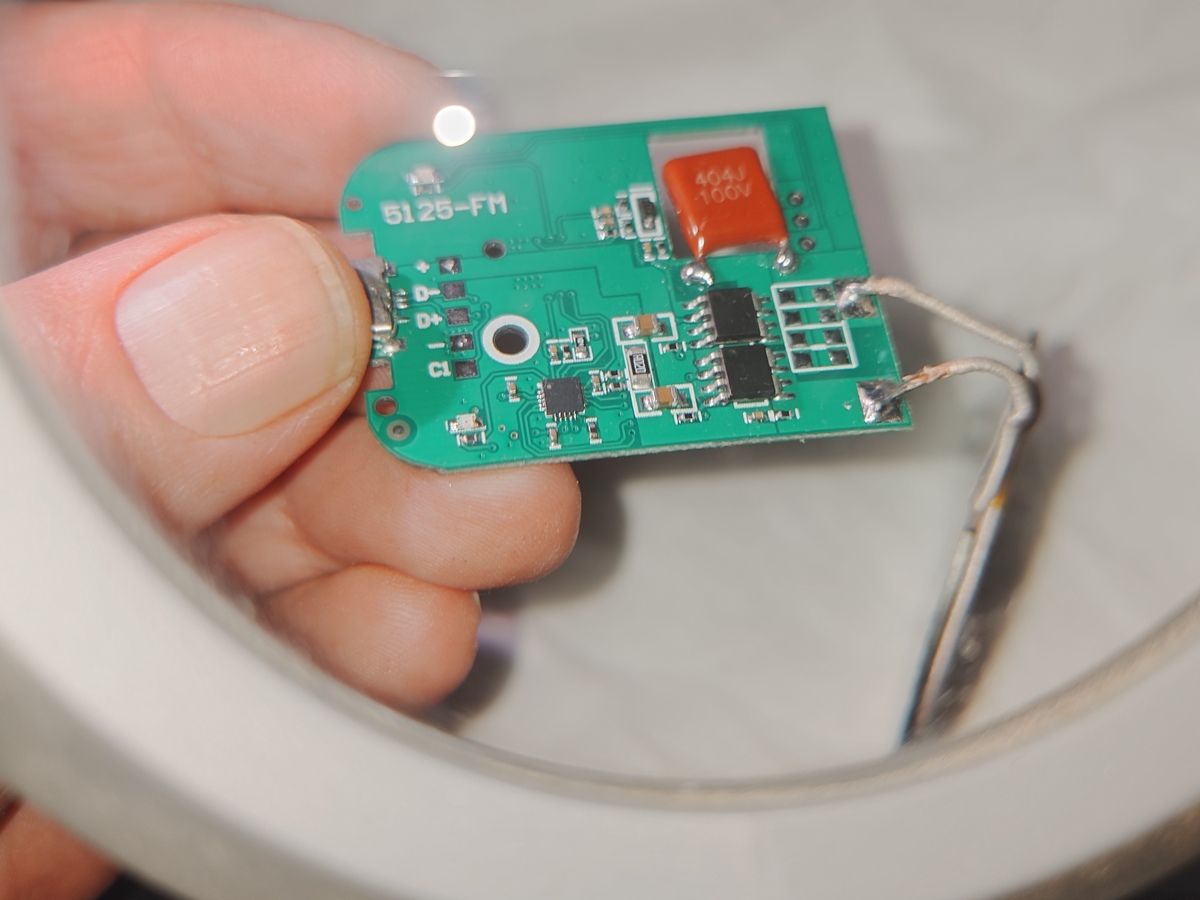

Mach mal ein Photo bei seitlicher Beleuchtung - so ca 45°

: Bearbeitet durch User
von Thomas W. (goaty)


Lesenswert?

Vielleicht BQ24717?
Ist zumindest QFN20

von Philipp H. (magier)

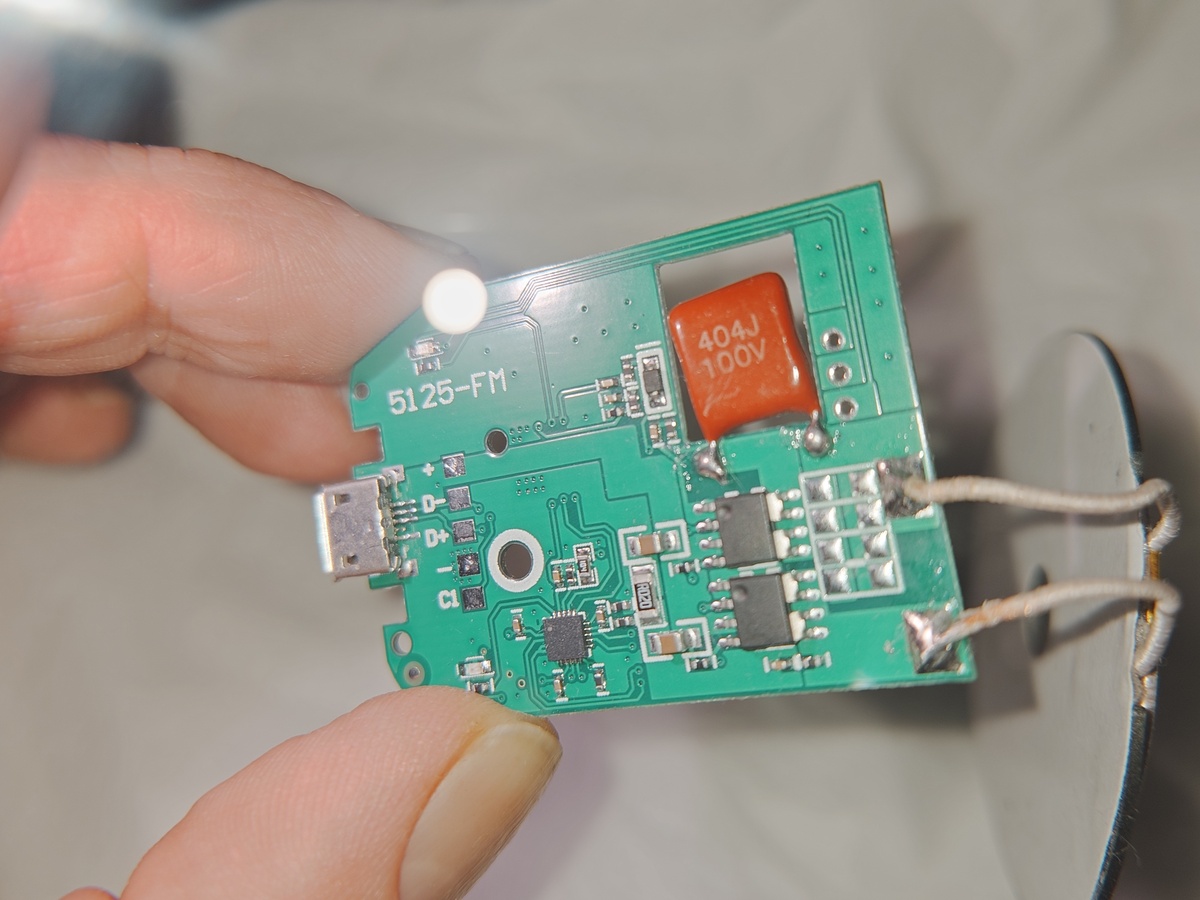

Angehängte Dateien:

Lesenswert?

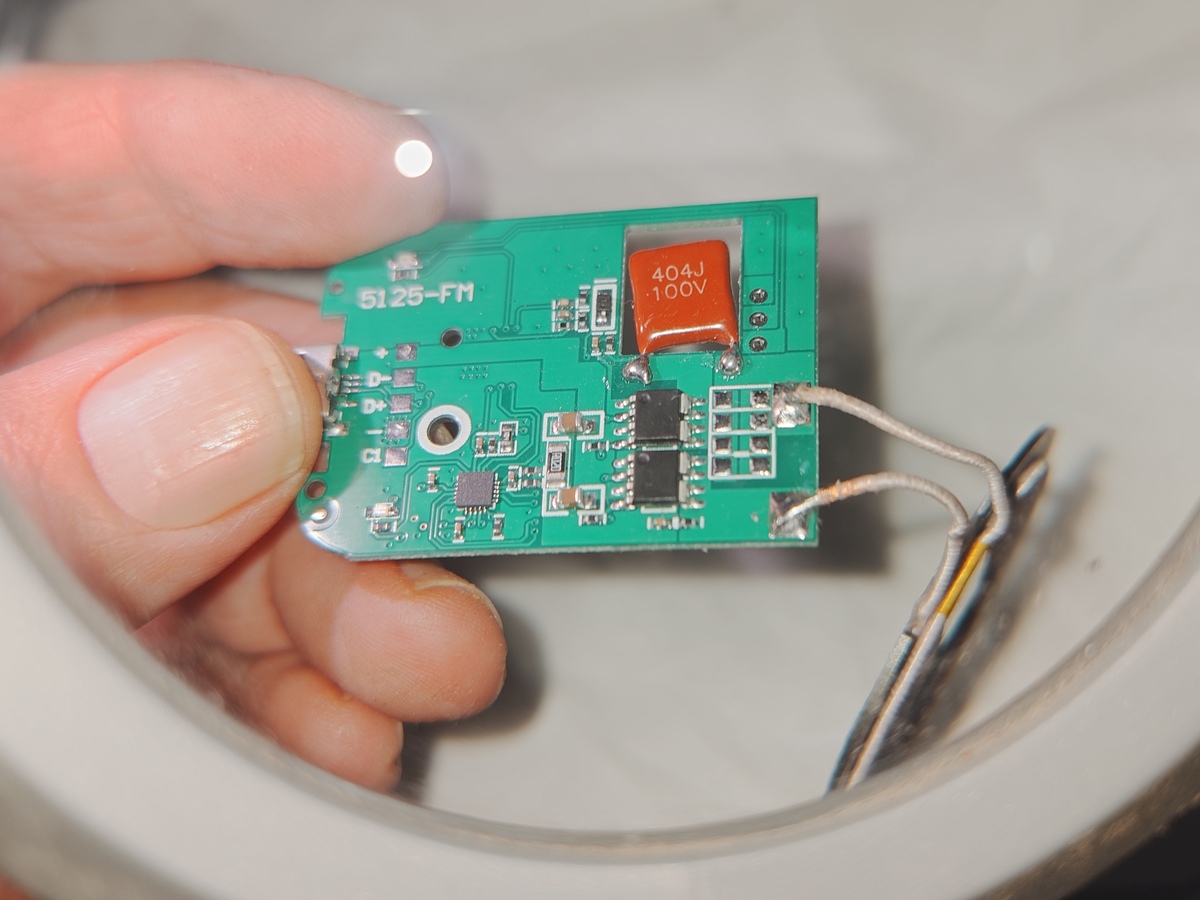

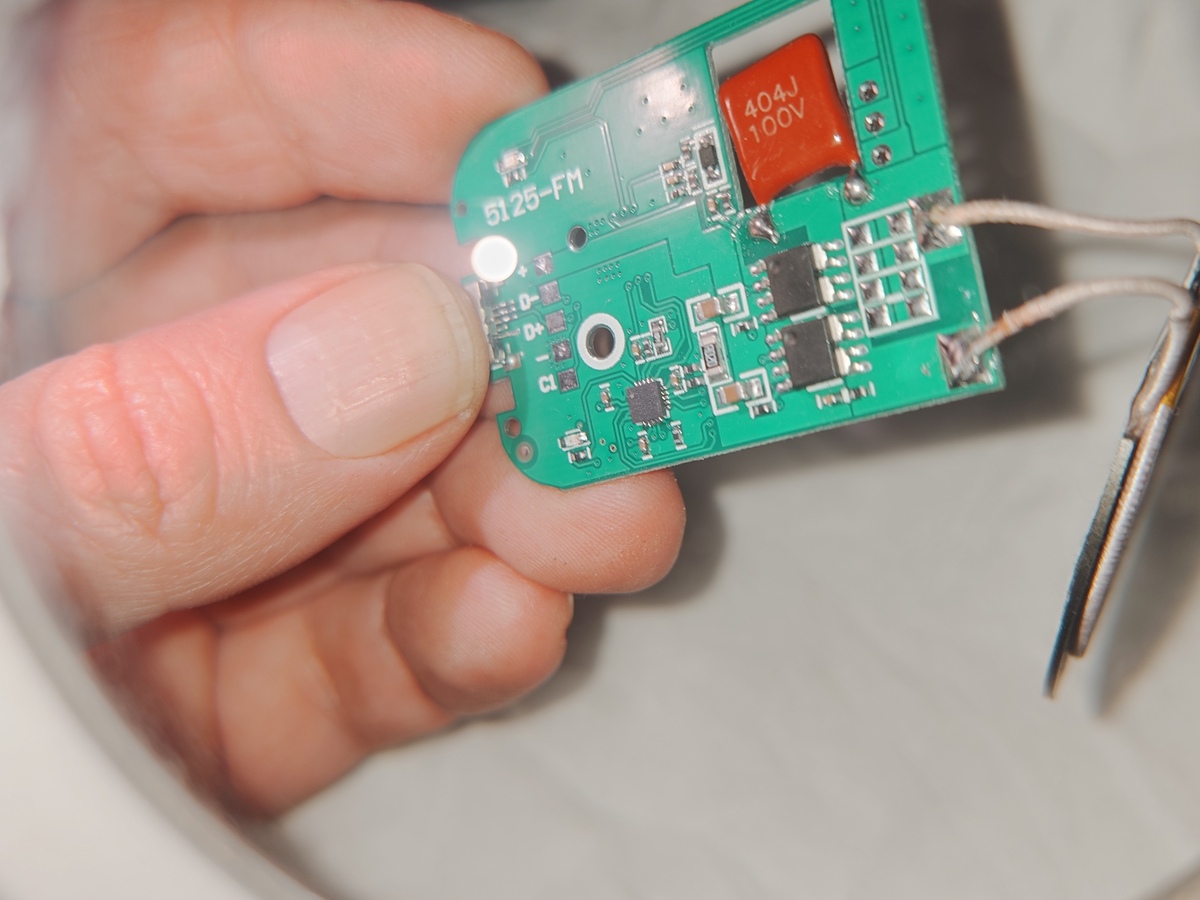

Mhh es ist einfach nichts zu erkennen.

Auch mit bloßen Auge NICHTS!

: Bearbeitet durch User
von H. H. (hhinz)


Lesenswert?


von Thomas W. (goaty)


Lesenswert?

Hab mir Mal eine Eschenbach Uhrmacherlupe 5x gekauft, sehr praktisch bei
so kleinen Markings.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

H. H. schrieb:
> je nach Händler zwischen 20W und 7,5W.

20 W PMPO :-)

von Philipp H. (magier)


Lesenswert?

Thomas W. schrieb:
> Hab mir Mal eine Eschenbach Uhrmacherlupe 5x gekauft, sehr praktisch bei
> so kleinen Markings.

Gute Idee, kommt auf die Weihnachtsliste.

H. H. schrieb:
> Bemerkenswert ist die Leistungsangabe je nach Händler zwischen 20W und
> 7,5W.
>
>
https://funduinoshop.com/diy-werkstatt/stromversorgung/netzteile/modul-fuer-wireless/kabellos-ladegeraet-fuer-smartphones-7-5w

Ja ich weiß, mal gibt es die Platine mit 7,5W-10W-15W... aber das war
nicht mein Kriterium.

--

Will einen Tablet-Lader, wie einen Buschständer bauen und die Reichweite
(also Entfernung Spule<->Empfänger) ist größer als bei meinem 3X so
teurem Anker Charger.
Das Tablet muss auch gar nicht schnell geladen werden.....


Jetzt spiele ich mit der Idee, die Signal-LEDs zu verlängern und da
dachte ich "schaust du mal ins Datenblatt" ;-)
*Ich weiß, SMD-LED auslöten, Spannung messen, Vorwiderstand berechenen
-> Fertig* aber das wäre ja zu einfach.
