Hier meine bisherige Schaltung. Leider ist sie überhaupt nicht gut. Wenn die Eingänge unbeschaltet sind, liegt der Ic bei 600mA... Also zu hohe Verlustleistung.
|
Anzeige
|
OP Amp mit ca 170mA am Ausgang
Gast
#443703
Hier meine bisherige Schaltung. Leider ist sie überhaupt nicht gut. Wenn die Eingänge unbeschaltet sind, liegt der Ic bei 600mA... Also zu hohe Verlustleistung.
Gast
#443711

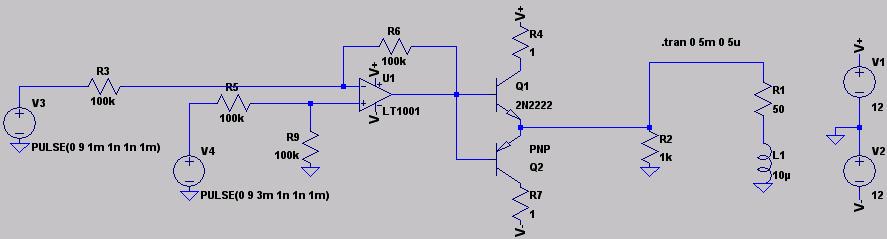

Hi, ich glaube ich habe bereits ein Lösung. Schaut mal in das Bild rein. Für weitere Vorschläge bin ich Euch sehr dankbar. Grüße
Gast
#443713
hier das bild Was soll die Schaltung denn darstellen? Ich kann mir da grad nichts drunter vorstellen.
Gast
#443724
Der Ansatz geht schon mal in die richtige Richtung, aber: - Du solltest R6 (Gegenkopplung) nicht mit den Basen von Q1/Q2, sondern mit deren Emitter verbinden. - Wenn Du die Basen der Transistoren auf diese Weise ansteuerst, wirst du mit mehr oder weniger starken Verzerrungen rechnen müssen. Gruß, Magnetus Antwort schreibenBitte melde dich an, um einen Beitrag zu schreiben. |
