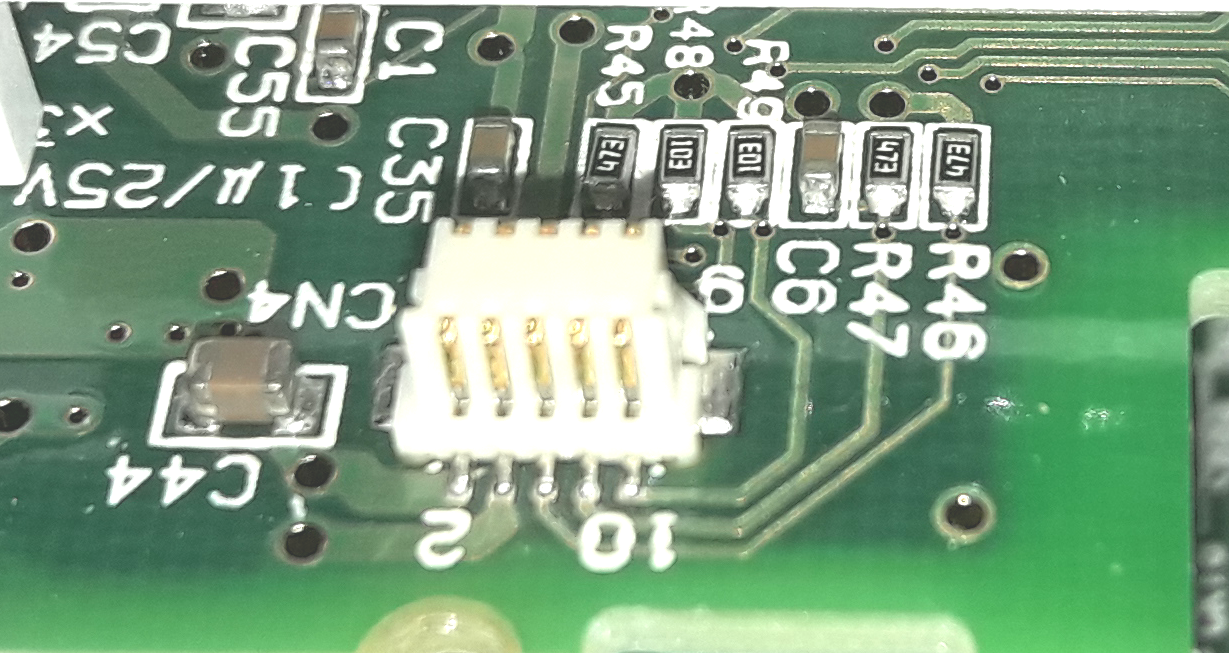

Hallo Forengemeinde, ich suche den im Bild-Anhang abgebildeten Stecker / bzw. Gegenstück. Maße oben bei den Kontakten: Breite 5mm, Tiefe: ca. 2,7 mm, Rastermaß dürfte damit < 1mm sein. Geschätzt 0,8 mm. 10 Pins. Habe keine Ahnung welcher Hersteller. Molex habe ich mal angesteuert, aber nix gefunden. Wo könnte ich da fündig werden? Sorry, habe erst nach dem Hochladen gesehen, dass hinten schärfer ist.
Angehängte Dateien:
-
1,1 MB
:
Bearbeitet durch User
Schon mal bei Mouser gesucht? https://www.mouser.de/c/connectors/board-to-board-mezzanine-connectors/?number%20of%20positions=10%20Position&number%20of%20rows=2%20Row&pitch=0.8%20mm~~0.8%20mm%20%280.031%20in%29&rp=connectors%2Fboard-to-board-mezzanine-connectors%7C~Pitch%7C~Number%20of%20Rows vielleicht Molex https://www.molex.com/en-us/products/part-detail/524651070?display=pdf
:
Bearbeitet durch User
https://german.wconconnector.com/sale-9411682-0-8mm-board-to-board-connector-smt-white-polyester-brass.html Das Original stammt von Molex: 52465-1071
:
Bearbeitet durch User
Der einzige Unterschied im Kurzdatenblatt ist "without boss" statt "with boss" https://www.molex.com/en-us/products/part-detail/524651070?display=pdf https://www.molex.com/en-us/products/part-detail/524651071?display=pdf Was heisst Boss in dem Fall? https://electronics.stackexchange.com/questions/617524/what-is-the-meaning-of-the-term-with-without-positioning-bosses-in-connectors "A positioning boss is a part that sticks out of a connector that acts as a guide for mounting it, usually onto a PCB." wieder was gelernt könnte man vermutlich auch abkneifen, wenn der 1070 besser erhältlich ist.
:
Bearbeitet durch User
H. H. schrieb: > Christoph db1uq K. schrieb: > >> Was heisst Boss in dem Fall? > > runder Vorsprung Auch bekannt als Nupsi.
H. H. schrieb: >> Was heisst Boss in dem Fall? > > runder Vorsprung Ja, der "Boss" hat immer einen "runden Vorsprung", was die Höhe des Gehalts betrifft. :-)
Ja schon klar, embossed heisst ja auch eingestanzt oder eingeprägt. (Amboss ist aber Anvil, wie man vom Kojoten und Roadrunner weiß) Mich hatten nur die beiden seitlichen Lötflächen gewundert, am Stecker gibt es anscheinend kein Gegenstück und Molex hat auch nichts abgebildet.
Harald W. schrieb: > H. H. schrieb: > >>> Was heisst Boss in dem Fall? >> >> runder Vorsprung > > Ja, der "Boss" hat immer einen "runden Vorsprung", > was die Höhe des Gehalts betrifft. :-) Vermutlich auch im Bauchumfang...
Thomas S. schrieb: > ich suche den im Bild-Anhang abgebildeten Stecker / bzw. Gegenstück. Suchst du Widerstände oder den Stecker. Es wäre doch gar nicht so unpraktisch, wenn auf dem Bild das relevante Teil scharf abgebildet wäre. > Maße oben bei den Kontakten: Breite 5mm, Tiefe: ca. 2,7 mm, Rastermaß > dürfte damit < 1mm sein. Geschätzt 0,8 mm. Vielleicht geht es etwas genau, z.B. mit einer Maßskizze, damit klar ist, was du genau meinst. Bei 5 Kontakten und einem Rastermaß von 0,8mm käme man auf eine Breite von 3,2 mm zzgl. der Breite eines Kontakts.
Christoph db1uq K. schrieb: > Was heisst Boss in dem Fall? Mit "Nase" oder ohne "Nase". Moderner ausgedrückt: mit oder ohne "Führung".
Ich danke euch einstweilen. Has erst grad gesehen, dass noch mehr Infos kamen. Und Sylvester war ja auch nmoch. Gehe die Infos mal durch. Das Gegenstück, das ich suche hat die Pins auf einer Seite . Der Stecker, bzw die ganze Platine wird dann senkrecht nach auf diesen gesteckt. Im Grunde eben 90 Grad. Hoffe das man das versteht wie ich es meine. Euch allen noch ein gesundes neues Jahr.
